本發明涉及鍛造件生產的技術領域，尤其涉及一種鍛造件生產用的夾具。

背景技術：

鍛造是一種利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形以獲得具有一定機械性能、一定形狀和尺寸鍛件的加工方法，在模鍛完成后，開模后，需要將產品從鍛造機模具中去取，鍛造件本身的溫度以及鍛造過程中產生的熱量，會使鍛造件溫度很高，需要借助于夾鉗區取出鍛造件，現有的夾鉗結構簡單，需要雙手持續夾持操作，取放時費時費力，生產效率低，容易產生操作疲勞，不利于推廣應用，為此，我們急需設計出一種鍛造件生產用的夾具，來解決上述問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種鍛造件生產用的夾具。

為了實現上述目的，本發明采用了如下技術方案：

一種鍛造件生產用的夾具，包括夾具主體，所述夾具主體的一端設置有兩個夾鉗，且夾鉗的一端從夾具主體的外側穿入夾具主體內，所述夾鉗的一端活動設置在夾具內，且兩個夾鉗上伸入夾具主體內部的一端固定設置有第二齒輪，兩組所述第二齒輪的中間位置設置有活動齒桿，且活動齒輪活動設置在夾具主體內，所述夾具主體內靠近夾鉗的一端設置有空腔，所述空腔內固定設置有彈簧，且彈簧的另一端固定在活動齒桿的一端上，所述活動齒桿上遠離彈簧的一端固定連接有連接線，所述夾具主體內遠離夾鉗的一端設置有夾持裝置，所述夾持裝置包括第一齒輪、收線筒、弧形活動板、和轉動手柄，所述夾具主體內遠離夾鉗的一端活動設置有第一齒輪，且第一齒輪上固定設置有收線筒，所述連接線上遠離活動齒桿的一頭固定在收線筒上，所述第二齒輪上遠離活動齒桿的一側設置有弧形活動板，且弧形活動板的一端設置有限位塊，所述夾具主體內遠離夾鉗的一端設置有限位軌，且限位軌設置在弧形活動板上遠離活動齒桿的一側。

優選的，兩組所述夾鉗沿活動齒桿對稱設置。

優選的，所述活動齒桿上靠近第二齒輪的兩側面上設置有齒，且兩個第二齒輪上的齒與活動齒桿上的齒嚙合。

優選的，所述限位塊活動連接在限位軌內。

優選的，所述弧形活動板上靠近第一齒輪的一側面上設置有齒，且弧形活動板上的齒與第一齒輪上的齒嚙合。

優選的，所述弧形活動板上遠離限位塊的一端固定連接有轉動手柄，且轉動手柄的穿過夾具主體，遠離弧形活動板的一端轉動連接在夾具主體的一側壁上。

與現有技術相比，本發明的有益效果是：本發明中，通過設置兩個第二齒輪，在使活動齒桿帶動第二齒輪活動，可使夾鉗夾緊，無需人雙手來控制夾緊，使用起來更加方便，也更加省力，操作員可單手操作。

附圖說明

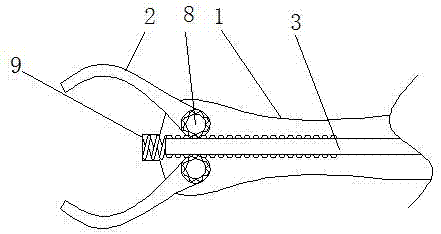

圖1為本發明提出的一種鍛造件生產用的夾具的結構示意圖；

圖2為本發明提出的一種鍛造件生產用的夾具的夾鉗的結構示意圖；

圖3為本發明提出的一種鍛造件生產用的夾具的第二齒輪的結構示意圖。

圖中：1夾具主體、2夾鉗、3活動齒桿、4連接線、5收線筒、6第一齒輪、7轉動手柄、8第二齒輪、9空腔、10限位軌、11弧形活動板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種鍛造件生產用的夾具，包括夾具主體1，夾具主體1的一端設置有兩個夾鉗2，且夾鉗2的一端從夾具主體1的外側穿入夾具主體1內，兩組夾鉗2沿活動齒桿3對稱設置，夾鉗2的一端活動設置在夾具內，且兩個夾鉗2上伸入夾具主體1內部的一端固定設置有第二齒輪8，活動齒桿3上靠近第二齒輪8的兩側面上設置有齒，且兩個第二齒輪8上的齒與活動齒桿3上的齒嚙合，兩組第二齒輪8的中間位置設置有活動齒桿3，且活動齒桿3活動設置在夾具主體1內，夾具主體1內靠近夾鉗2的一端設置有空腔9，空腔9內固定設置有彈簧，且彈簧的另一端固定在活動齒桿3的一端上，活動齒桿3上遠離彈簧的一端固定連接有連接線4，夾具主體1內遠離夾鉗2的一端設置有夾持裝置，夾持裝置包括第一齒輪6、收線筒5、弧形活動板11、和轉動手柄7，夾具主體1內遠離夾鉗2的一端活動設置有第一齒輪6，且第一齒輪6上固定設置有收線筒5，連接線4上遠離活動齒桿3的一頭固定在收線筒5上，第一齒輪6上遠離活動齒桿3的一側設置有弧形活動板11，且弧形活動板11的一端設置有限位塊，弧形活動板11上遠離限位塊的一端固定連接有轉動手柄7，且轉動手柄7的穿過夾具主體1，遠離弧形活動板11的一端轉動連接在夾具主體1的一側壁上，弧形活動板11上靠近第一齒輪6的一側面上設置有齒，且弧形活動板11上的齒與第一齒輪6上的齒嚙合，夾具主體1內遠離夾鉗2的一端設置有限位軌10，且限位軌10設置在弧形活動板11上遠離活動齒桿3的一側，限位塊活動連接在限位軌10內。

工作原理：使用本裝置時，在自然狀態下，由于彈簧的作用下，夾鉗2屬于張開狀態，然后捏緊夾具主體1尾部的轉動手柄7，使轉動手柄7上與弧形活動板11連接的一端向內伸進，弧形活動板11帶動第一齒輪6轉動，然后收線筒5將連接線4收回，帶動活動齒桿3向第一齒輪6活動，活動齒桿3帶動兩組第二齒輪8活動，使夾鉗2夾緊，完成夾持工作。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種鍛造件生產用的夾具，包括夾具主體，所述夾具主體的一端設置有兩個夾鉗，且夾鉗的一端從夾具主體的外側穿入夾具主體內，所述夾鉗的一端活動設置在夾具內，且兩個夾鉗上伸入夾具主體內部的一端固定設置有第二齒輪，兩組所述第二齒輪的中間位置設置有活動齒桿，且活動齒輪活動設置在夾具主體內，所述夾具主體內靠近夾鉗的一端設置有空腔，所述空腔內固定設置有彈簧，且彈簧的另一端固定在活動齒桿的一端上，所述活動齒桿上遠離彈簧的一端固定連接有連接線。本發明中，通過設置兩個第二齒輪，在使活動齒桿帶動第二齒輪活動，可使夾鉗夾緊，無需人雙手來控制夾緊，使用起來更加方便，也更加省力，操作員可單手操作。

技術研發人員：項楠;項乾
受保護的技術使用者：鹽城市精工鑄業股份有限公司
技術研發日：2017.07.03
技術公布日：2017.09.08
