本發明屬于雙點沖床領域，特別涉及一種雙點沖床的曲軸和齒輪鍵槽加工方法及工裝。

背景技術：

現有技術中，雙點沖床的滑塊由兩根連桿同時驅動，動力系統帶動主動齒輪轉動，主動齒輪同時與左齒輪、右齒輪嚙合，左齒輪和右齒輪分別安裝在左曲軸和右曲軸上，兩根曲軸平行設置，分別鉸接在左曲軸和右曲軸上的兩根連桿均與滑塊相連接。與單點沖床相比，雙點沖床的沖壓精度更高，沖壓速度可以更快。

為了保證滑塊上下平穩滑動，雙點沖床在運轉時必須確保兩根曲軸的轉角一致，曲軸和齒輪之間通過鍵連接，因此在雙點沖床的曲軸齒輪裝配過程中，需要分別在曲軸和齒輪上加工鍵槽。目前，雙點沖床曲軸裝配過程中采用配插鍵槽的方法，該方法包括如下步驟：先分別在左曲軸、右曲軸和左齒輪上加工鍵槽，然后將左曲軸和左齒輪通過平鍵裝配好，將右齒輪套裝在右曲軸上，右曲軸和右齒輪之間的平鍵不裝，人工攀動左齒輪，左齒輪帶動右齒輪轉動，左曲軸、右曲軸也同時轉動，多次攀動左齒輪，當左齒輪轉動角為0度、45度、90度和180度等不同角度時，通過百分表分別測量左曲軸和右曲軸的高度是否一致，若兩者高度一致，則左曲軸和右曲軸的轉角一致，對應右曲軸上的鍵槽，在右齒輪上標記好待加工的鍵槽位置，然后拆下右齒輪，再到插床上插鍵槽；鍵槽插好后，再將右齒輪通過平鍵裝配到右曲軸上，雙點沖床的曲軸裝配完成。該方法通過人工標記鍵槽位置，加工出的鍵槽位置精度較低，容易存在誤差，導致左曲軸和右曲軸無法同步轉動，影響滑塊上下滑動的平穩性；需要用百分表在多個位置驗證左曲軸和右曲軸的高度是否一致，比較麻煩，存在檢驗誤差，二次拆下右齒輪后再加工鍵槽，導致鍵槽加工效率低，耗時耗力，增加了勞動量；由于右齒輪需要拆卸后再加工，加工鍵槽和裝配曲軸的車間之間多了一個加工步驟，最終導致雙點沖床的曲軸齒輪裝配效率降低，影響生產效率。

技術實現要素：

本發明的目的之一是提供一種確保雙點沖床曲軸轉角一致的鍵槽加工方法，通過數控機床自動在齒輪和曲軸上加工鍵槽，替代人工標記，降低誤差提高加工精度；一次完成左齒輪、左曲軸、右齒輪和右曲軸上的鍵槽加工，避免二次加工，提高鍵槽加工效率，并方便工人將曲軸齒輪裝配到?jīng)_床上，省時省力，提高沖床整機的裝配效率。

本發明的目的是這樣實現的：一種確保雙點沖床曲軸轉角一致的鍵槽加工方法，該方法用于在左曲軸和右曲軸上加工鍵槽，并在分別安裝在左曲軸和右曲軸的主軸軸頸上的左齒輪和右齒輪上加工鍵槽，所述左齒輪和右齒輪的形狀和大小相同，所述左曲軸和右曲軸的形狀和大小也相同，該方法包括如下步驟：

1）模擬裝配：將左齒輪和右齒輪模擬嚙合裝配，模擬左曲軸和右曲軸的轉角一致，使得左齒輪的左側齒頂和右齒輪的右側齒槽的中心連線與水平線相重合，左曲軸和右曲軸的連桿軸頸同時位于上死點位置或者下死點位置，再將左平鍵裝配到左齒輪和左曲軸之間，右平鍵裝配到右齒輪和右曲軸之間，使得左平鍵和右平鍵的中心均位于所述中心連線上；

2）確定待加工鍵槽的位置：

曲軸鍵槽位置：兩曲軸上的鍵槽軸線和連桿軸頸軸線相對于主軸軸頸軸線形成的圓心角均為90°；

齒輪鍵槽位置：當齒輪的齒數為奇數時，兩齒輪的鍵槽中心均位于左側齒頂和右側齒槽的中心連線上；當齒輪的齒數為偶數時，左齒輪的鍵槽中心位于左側齒頂和右側齒頂?shù)闹行倪B線上，右齒輪的鍵槽中心位于左側齒槽和右側齒槽的中心連線上；

3）鍵槽加工：

曲軸鍵槽加工：在數控銑床工作臺的左右兩側均放置v形定位塊一，兩定位塊一同軸設置，將待銑槽曲軸兩端的主軸軸頸分別支撐在對應定位塊一上，在數控銑床工作臺上放置v形定位塊二，將曲軸的連桿軸頸支撐在定位塊二上，使得曲軸的主軸軸頸和連桿軸頸軸線位于同一水平面內，壓緊機構一將曲軸上側壓緊，數控銑床的銑刀移動到待銑槽的主軸軸頸處，數控銑床找正原點一，向數控銑床輸入指令，銑刀開始同時作旋轉運動和縱向進給運動，在主軸軸頸上側銑出曲軸鍵槽；

齒輪鍵槽加工：將待加工齒輪平放在數控插床工作臺上，使得齒輪軸線與工作臺軸線相重合，在齒輪上側安裝定位壓板，定位壓板上設有定位基準線，定位壓板下側設有至少兩個定位銷，定位銷軸線與齒輪軸線平行，將各定位銷卡入相應齒槽內，所述定位基準線通過待加工鍵槽的中心，壓緊機構二將齒輪壓緊，數控插床找正原點二，向數控插床輸入指令，插刀作豎直升降運動，在齒輪中心孔的內壁上軸向插削出齒輪鍵槽。

作為本發明的進一步改進，所述步驟3）中數控銑床通過如下步驟找正原點一：設置待銑槽的主軸軸頸位于上側的母線為數控銑床坐標系的的x軸或y軸，設置曲軸端面與所述母線的交點為原點一。該技術方案可以快速找正原點一，提高數控銑床的加工效率。

作為本發明的進一步改進，數控銑床找正原點一后，向數控銑床輸入待加工鍵槽與原點一的距離指令，銑刀銑槽。輸入鍵槽與原點一的距離指令后，銑床銑刀就開始銑槽，操作方便，定位誤差小，加工精度高。

作為本發明的進一步改進，所述步驟3）中數控插床通過如下步驟找正原點二：設置定位基準線為數控插床坐標系的的x軸或y軸，設置齒輪軸線與定位基準線的交點為原點二。該技術方案可以快速找正原點二，提高數控插床的加工效率。

作為本發明的進一步改進，數控插床找正原點二后，向數控插床輸入待加工鍵槽與原點二的距離指令，插刀插削槽。輸入鍵槽與原點二的距離指令后，插床插刀就開始插削鍵槽，操作方便，定位誤差小，加工精度高。

本發明的目的之二是提供一種用于上述確保雙點沖床曲軸轉角一致的鍵槽加工方法的工裝，該工裝可以將曲軸和齒輪分別定位在數控銑床工作臺和數控插床工作臺上，便于數控銑床和數控插床快速找到坐標原點一和原點二，并進行后續加工鍵槽的工作。

本發明的目的是這樣實現的：一種確保雙點沖床曲軸轉角一致的鍵槽加工工裝，包括水平的數控銑床工作臺和數控插床工作臺，所述數控銑床工作臺的左右兩側均設置有v形定位塊一，兩定位塊一同軸設置，數控銑床工作臺上還設有v形定位塊二，待銑槽曲軸兩端的主軸軸頸分別支撐在對應定位塊一上，曲軸的連桿軸頸支撐在定位塊二上，主軸軸頸和連桿軸頸的軸線位于同一水平面內，所述數控銑床工作臺上還設有壓緊曲軸的壓緊機構一；所述數控插床工作臺上平放有待加工齒輪，齒輪與數控插床工作臺的軸線相重合，數控插床工作臺上設有壓緊齒輪的壓緊機構二，齒輪上側安裝定位壓板，定位壓板上設有定位基準線，定位壓板上豎直設有可容插刀上下移動的通孔，定位壓板下側設有至少兩個定位銷，定位銷軸線與齒輪軸線平行，各定位銷卡入相應齒槽內。

為了確保曲軸的主軸軸頸和連桿軸頸處于同一水平面內，所述定位塊二與數控銑床工作臺之間設有調整墊片。通過改變調整墊片的高度，使得定位塊二的v形面和定位塊一的v形面相對應，確保曲軸的主軸軸頸和連桿軸頸處于同一水平面內。

作為本發明的進一步改進，所述齒輪的齒數為奇數時，定位壓板的一端設有一對對稱分布在定位基準線兩側的固定定位銷，定位壓板的另一端開設有可容動定位銷移動的調整槽，兩固定定位銷分別卡入齒輪一側的相鄰兩齒槽內，動定位銷卡入所述齒輪另一側的齒槽內，所述另一側的齒槽與兩固定定位銷中間的齒頂中心位于齒輪同一直徑上，定位壓板具有磁性，定位壓板上吸緊有采用磁性材料制成的卡緊塊，卡緊塊上開設有與動定位銷相匹配的卡槽，卡緊塊將動定位銷卡緊在對應齒槽內。先將固定定位銷卡入相應齒槽內，在調整槽內調整動定位銷的位置，使得動定位銷卡入對應齒槽內，卡緊塊為動定位銷提供側向卡緊力，將動定位銷卡緊。

作為本發明的進一步改進，所述齒輪的齒數為偶數時，定位壓板與左齒輪、右齒輪分別相對應設置，與左齒輪相對應的定位壓板一端設有一對對稱分布在定位基準線兩側的固定定位銷，另一端開設有一對可容動定位銷移動的調整槽，兩調整槽對稱分布在定位基準線兩側，兩固定定位銷分別卡入齒輪一側的相鄰兩齒槽內，兩動定位銷分別卡入齒輪另一側的相鄰兩齒槽內，兩固定定位銷中間的齒頂和兩動定位銷中間的齒頂中心位于齒輪的同一直徑上；與右齒輪相對應的定位壓板兩端分別設有固定定位銷和動定位銷，固定定位銷和動定位銷下端面的中心均位于定位基準線上，固定定位銷和動定位銷分別卡入位于齒輪同一直徑兩端的齒槽內。定位左齒輪時，先將兩固定定位銷卡入相應齒槽內，在調整槽內調整動定位銷的位置，使得兩動定位銷卡入對應齒槽內，卡緊塊將動定位銷卡緊；定位右齒輪時，將固定定位銷和動定位銷分別卡入齒輪兩側，調整動定位銷的位置，并卡緊動定位銷。

作為本發明的進一步改進，所述曲軸兩端的主軸軸頸和中部的連桿軸頸上側分別通過一壓緊機構一壓緊，所述壓緊機構一包括連接在數控銑床工作臺上的豎直螺桿一，螺桿一上端螺紋連接有調節螺母一，調節螺母一下方水平設有壓緊板一，壓緊板一上開設有與螺桿一間隙配合的通孔，壓緊板一的一端下方設有墊板，壓緊板一的另一端壓靠在曲軸對應軸頸上；所述壓緊機構二包括連接在數控插床工作臺上的豎直螺桿二，螺桿二上端螺紋連接有調節螺母二，調節螺母二下方水平設有壓緊板二，壓緊板二上開設有與螺桿二間隙配合的通孔，壓緊板二下表面與齒輪相貼合。上下調整壓緊板一和壓緊板二，分別壓緊曲軸和齒輪，通過調整螺母一和調整螺母二分別鎖緊壓緊板一和壓緊板二。

本發明將左齒輪和右齒輪模擬嚙合裝配，并將平鍵模擬裝配在齒輪和相應曲軸之間，模擬左齒輪的左側齒頂和右齒輪的右側齒槽的中心連線與水平線相重合，模擬左曲軸和右曲軸的連桿軸頸同時位于上死點位置或者下死點位置，此時，左曲軸和右曲軸的轉角一致，由兩齒輪的模擬裝配關系，確定出要在曲軸和齒輪上加工鍵槽的位置，將待銑槽的曲軸通過工裝夾具定位在數控銑床工作臺上，使得曲軸的主軸軸頸和連桿軸頸軸線位于同一水平面內，曲軸主軸軸頸待銑槽的位置豎直朝上，數控銑床找正原點一后，原點一為曲軸端面與主軸軸頸上側母線的交點，輸入鍵槽與原點一的距離指令，銑刀在主軸軸頸上側銑出鍵槽；將待加工鍵槽的齒輪通過工裝夾具定位在數控插床工作臺上，齒輪待加工鍵槽的中心位于定位基準線上，數控插床找正原點二后，原點二為齒輪軸線與定位基準線的交點，輸入鍵槽與原點二的距離指令，插刀在齒輪中心孔的內壁上軸向插削出鍵槽。與現有技術相比，本發明的有益效果在于：通過模擬裝配，將曲軸的鍵槽確定在與連桿軸頸呈90°圓心角的位置，將齒輪的鍵槽中心確定在定位基準線上，工裝夾具將曲軸和齒輪定位，數控銑床和數控插床在曲軸和齒輪上加工鍵槽，替代人工標記鍵槽位置進行加工，降低人工標記的誤差，提高鍵槽加工精度；一次同步完成左齒輪、左曲軸、右齒輪和右曲軸上的鍵槽加工，避免拆卸齒輪后的二次再加工，提高鍵槽加工效率，裝配車間可以一次完成左曲軸、左齒輪、右曲軸和右齒輪的裝配，省時省力，提高雙點沖床的整機裝配效率。

附圖說明

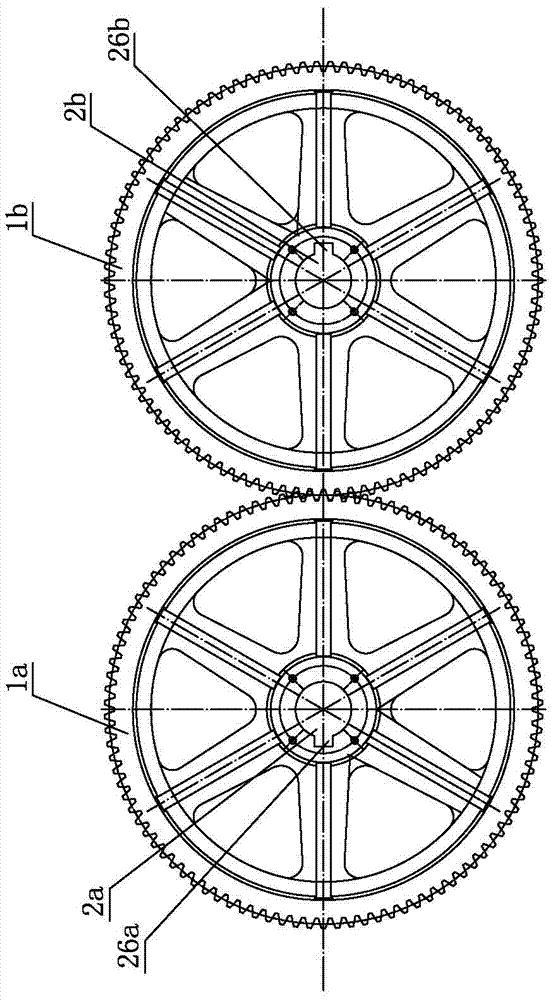

圖1為齒輪的齒數為奇數時左齒輪和右齒輪的模擬裝配圖。

圖2為齒輪的齒數為偶數時左齒輪和右齒輪的模擬裝配圖。

圖3為曲軸齒輪安裝在沖床上的示意圖。

圖4為曲軸的結構示意圖。

圖5為圖4的側視圖。

圖6為齒輪的結構示意圖。

圖7為圖6的aa向剖視圖。

圖8為曲軸放置在定位塊一和定位塊二上的俯視圖。

圖9為定位塊一和定位塊二的位置關系示意圖。

圖10為齒輪的齒數為奇數時，齒輪和定位壓板的結構示意圖。

圖11為圖10中b處的放大圖。

圖12為齒輪的齒數為偶數時，左齒輪和定位壓板的結構示意圖。

圖13為齒輪的齒數為偶數時，右齒輪和定位壓板的結構示意圖。

圖14為加工曲軸鍵槽的示意圖。

圖15為加工齒輪鍵槽的示意圖。

其中，1齒輪，1a左齒輪，1b右齒輪，2曲軸，201主軸軸頸，202連桿軸頸，2a左曲軸，2b右曲軸，3機身，4曲軸鍵槽，5齒輪鍵槽，6定位塊一，7定位塊二，8調整墊片，9定位壓板，10固定定位銷，11動定位銷，12卡緊塊，13調整槽，14數控銑床工作臺，15螺桿一，16調整螺母一，17壓緊板一，18墊板，19銑刀，20數控插床工作臺，21螺桿二，22調整螺母二，23壓緊板二，24插刀，25定位基準線，26a左平鍵，26b右平鍵。

具體實施方式

實施例1

如圖1-11以及圖14和15，為一種確保雙點沖床曲軸轉角一致的鍵槽加工方法，該方法用于在左曲軸2a和右曲軸2b上加工鍵槽，并在分別安裝在左曲軸2a和右曲軸2b的主軸軸頸201上的左齒輪1a和右齒輪1b上加工鍵槽，左齒輪1a和右齒輪1b的形狀和大小相同，左曲軸2a和右曲軸2b的形狀和大小也相同，該方法包括如下步驟：

1）模擬裝配：將左齒輪1a和右齒輪1b模擬嚙合裝配，模擬左曲軸2a和右曲軸2b的轉角一致，使得左齒輪1a的左側齒頂和右齒輪1b的右側齒槽的中心連線與水平線相重合，左曲軸2a和右曲軸2b的連桿軸頸202同時位于上死點位置或者下死點位置，再將左平鍵26a裝配到左齒輪1a和左曲軸2a`之間，右平鍵26b裝配到右齒輪1b和右曲軸2b之間，使得左平鍵26a和右平鍵26b的中心均位于所述中心連線上；

2）確定待加工鍵槽的位置：

曲軸鍵槽4位置：兩曲軸2上的鍵槽軸線和連桿軸頸202軸線相對于主軸軸頸201軸線形成的圓心角均為90°；

齒輪鍵槽5位置：當齒輪1的齒數為奇數時，兩齒輪1的鍵槽中心均位于左側齒頂和右側齒槽的中心連線上；當齒輪1的齒數為偶數時，左齒輪1a的鍵槽中心位于左側齒頂和右側齒頂?shù)闹行倪B線上，右齒輪1b的鍵槽中心位于左側齒槽和右側齒槽的中心連線上；

3）鍵槽加工：

曲軸鍵槽加工：在數控銑床工作臺14的左右兩側均放置v形定位塊一6，兩定位塊一6同軸設置，將待銑槽曲軸2兩端的主軸軸頸201分別支撐在對應定位塊一6上，在數控銑床工作臺14上放置v形定位塊二7，將曲軸2的連桿軸頸202支撐在定位塊二7上，使得曲軸2的主軸軸頸201和連桿軸頸軸202線位于同一水平面內，壓緊機構一將曲軸2上側壓緊，數控銑床的銑刀19移動到待銑槽的主軸軸頸201處，數控銑床找正原點一，向數控銑床輸入指令，銑刀19開始同時作旋轉運動和縱向進給運動，在主軸軸頸201上側銑出曲軸鍵槽4；

齒輪鍵槽加工：將待加工齒輪2平放在數控插床工作臺20上，使得齒輪2軸線與工作臺軸線相重合，在齒輪2上側安裝定位壓板9，定位壓板9上設有定位基準線25，定位壓板9下側設有至少兩個定位銷，定位銷軸線與齒輪1軸線平行，將各定位銷卡入相應齒槽內，定位基準線25通過待加工鍵槽的中心，壓緊機構二將齒輪1壓緊，數控插床找正原點二，向數控插床輸入指令，插刀24作豎直升降運動，在齒輪1中心孔的內壁上軸向插削出齒輪鍵槽5。

所述步驟3）中數控銑床通過如下步驟找正原點一：設置待銑槽的主軸軸頸201位于上側的母線為數控銑床坐標系的的x軸或y軸，設置曲軸2端面與所述母線的交點為原點一。數控銑床找正原點一后，向數控銑床輸入待加工鍵槽與原點一的距離指令，銑刀19銑槽。

所述步驟3）中數控插床通過如下步驟找正原點二：設置定位基準線25為數控插床坐標系的的x軸或y軸，設置齒輪1軸線與定位基準線25的交點為原點二。數控插床找正原點二后，向數控插床輸入待加工鍵槽與原點二的距離指令，插刀24插削槽。

一種用于上述確保雙點沖床曲軸轉角一致的鍵槽加工方法的工裝，包括水平的數控銑床工作臺14和數控插床工作臺20，數控銑床工作臺14的左右兩側均設置有v形定位塊一6，兩定位塊一6同軸設置，數控銑床工作臺14上還設有v形定位塊二7，待銑槽曲軸2兩端的主軸軸頸201分別支撐在對應定位塊一6上，曲軸2的連桿軸頸202支撐在定位塊二7上，定位塊二7與數控銑床工作臺14之間設有調整墊片8；主軸軸頸201和連桿軸頸202的軸線位于同一水平面內，數控銑床工作臺14上還設有壓緊曲軸2的壓緊機構一；數控插床工作臺20上平放有待加工齒輪1，齒輪1與數控插床工作臺20的軸線相重合，數控插床工作臺20上設有壓緊齒輪1的壓緊機構二，齒輪1上側安裝定位壓板9，定位壓板9上設有定位基準線25，定位壓板9上豎直設有可容插刀24上下移動的通孔，定位壓板9下側設有至少兩個定位銷，定位銷軸線與齒輪1軸線平行，各定位銷卡入相應齒槽內。齒輪1的齒數為奇數時，定位壓板9的一端設有一對對稱分布在定位基準線25兩側的固定定位銷10，定位壓板9的另一端開設有可容動定位銷11移動的調整槽13，兩固定定位銷10分別卡入齒輪1一側的相鄰兩齒槽內，動定位銷11卡入齒輪1另一側的齒槽內，所述另一側的齒槽與兩固定定位銷10中間的齒頂中心位于齒輪1同一直徑上，定位壓板9具有磁性，定位壓板9上吸緊有采用磁性材料制成的卡緊塊12，卡緊塊12上開設有與動定位銷11相匹配的卡槽，卡緊塊12將動定位銷11卡緊在對應齒槽內。曲軸2兩端的主軸軸頸201和中部的連桿軸頸202上側分別通過一壓緊機構一壓緊，所述壓緊機構一包括連接在數控銑床工作臺14上的豎直螺桿一15，螺桿一15上端螺紋連接有調節螺母一16，調節螺母一16下方水平設有壓緊板一17，壓緊板一17上開設有與螺桿一15間隙配合的通孔，壓緊板一17的一端下方設有墊板18，壓緊板一17的另一端壓靠在曲軸2對應軸頸上；所述壓緊機構二包括連接在數控插床工作臺20上的豎直螺桿二21，螺桿二21上端螺紋連接有調節螺母二22，調節螺母二22下方水平設有壓緊板二23，壓緊板二23上開設有與螺桿二21間隙配合的通孔，壓緊板二23下表面與齒輪相貼合。

本實施例的優點在于：通過模擬裝配，將曲軸2的鍵槽確定在與連桿軸頸202呈90°圓心角的位置，將齒輪1的鍵槽中心確定在定位基準線25上，工裝夾具將曲軸2和齒輪1定位，數控銑床和數控插床在曲軸和齒輪上加工鍵槽，替代人工標記鍵槽位置進行加工，降低人工標記的誤差，提高鍵槽加工精度；一次同步完成左齒輪1a、左曲軸2a、右齒輪1b和右曲軸2b上的鍵槽加工，避免拆卸齒輪后的二次再加工，提高鍵槽加工效率，裝配車間可以一次完成左曲軸、左齒輪、右曲軸和右齒輪的裝配，省時省力，提高雙點沖床的整機裝配效率。

實施例2

如圖12和13，與實施例1的不同之處在于：齒輪1的齒數為偶數時，定位壓板9與左齒輪1a、右齒輪1b分別相對應設置，與左齒輪1a相對應的定位壓板9一端設有一對對稱分布在定位基準線25兩側的固定定位銷10，另一端開設有一對可容動定位銷11移動的調整槽13，兩調整槽13對稱分布在定位基準線25兩側，兩固定定位銷10分別卡入齒輪1一側的相鄰兩齒槽內，兩動定位銷11分別卡入齒輪另一側的相鄰兩齒槽內，兩固定定位銷10中間的齒頂和兩動定位銷11中間的齒頂中心位于齒輪1的同一直徑上；與右齒輪1b相對應的定位壓板9兩端分別設有固定定位銷10和動定位銷11，固定定位銷10和動定位銷11下端面的中心均位于定位基準線25上，固定定位銷10和動定位銷11分別卡入位于齒輪同一直徑兩端的齒槽內。定位左齒輪1a時，先將兩固定定位銷10卡入相應齒槽內，在調整槽13內調整動定位銷11的位置，使得兩動定位銷11卡入對應齒槽內，卡緊塊12將動定位銷11卡緊；定位右齒輪1b時，將固定定位銷10和動定位銷11分別卡入齒輪1兩側，調整動定位銷11的位置，并卡緊動定位銷11。

本發明并不局限于上述實施例，在本發明公開的技術方案的基礎上，本領域的技術人員根據所公開的技術內容，不需要?jiǎng)?chuàng)造性的勞動就可以對其中的一些技術特征作出一些替換和變形，這些替換和變形均在本發明的保護范圍內。
