本發明涉及確保坡口切割和焊接不變形的固定裝置，屬于焊接領域。

背景技術：

在船用焊接過程中，會涉及大量的船用鋼管焊接，在鋼管的焊接過程中又有大量涉及到管管角接，在管管角接過程中，最容易出現的問題就是焊接變形。在焊接之前，要在待焊管上開坡口，一般會用火焰開坡口的方法，此時如果沒有進行剛性固定，待焊管就會因受熱不均勻而變形。其次，在實施管管角接的時候，因?yàn)槭艿胶附訜彷斎氲挠绊懀诤附舆^(guò)程中國以及焊接之后，待焊管的兩側會受到殘余應力的拉伸作用而上翹，導致焊接結構件的嚴重變形。變形的焊接鋼管是不符合焊接檢驗指標的，所以急需一種能用于船用管管角接的固定裝置。

陳力、孫厚彬等人發明了一種管子對接裝置的發明專利，其專利申請?zhí)柺?01521066167.4，該專利解決了管子對接過程中的焊接變形問題，保證了焊接之后的管子的直線度，但是只適用于直徑較小的管子的對接裝夾固定，適用于在工廠流水線上的生產，但是對于船用管子(直徑約為400mm)的角接就難以實現現場的焊接固定和保證其焊后的精確度。對于較為復雜的結構件角接就難以實現固定裝夾。該專利的一大弊端就是因?yàn)槠湓O(shè)備原因，難以滿足船舶現場焊接裝夾固定。

技術實現要素：

發明目的：為了克服現有技術中存在的不足，本發明提供一種確保坡口切割和焊接不變形的固定裝置，攜帶方便，可適用于船廠的現場焊接環境，沒有繁瑣的步驟，材料可重復使用，節省材料。

技術方案：為解決上述技術問題，本發明的確保坡口切割和焊接不變形的固定裝置，包括左固定擋塊和右固定擋塊，所述左固定擋塊和右固定擋塊均套在待加工的管道上，在左固定擋塊和右固定擋塊之間至少連接有兩根連接管。

作為優選，所述連接桿有四根，圓周均布在左固定擋塊上。

作為優選，所述左固定擋塊和右固定擋塊離待加工管道的端部距離為90-110mm。

作為優選，所述左固定擋塊和右固定擋塊均為環狀結構，左固定擋塊和右固定擋塊通過環氧樹脂ab膠固定在待加工管道上，在左固定擋塊和右固定擋塊均設有卡口，連接管通過環氧樹脂ab膠固定在待加工管道上。

作為優選，所述左固定擋塊和右固定擋塊均為環狀結構，在左固定擋塊和右固定擋塊上均設有卡口，在卡口上設有螺紋孔，連接管的兩端均設有螺紋孔，連接管通過位于卡口上的螺栓將連接管連接在左固定擋塊和右固定擋塊上。

作為優選，所述左固定擋塊和右固定擋塊均包含左抱箍和右抱箍，在連接管上設有第一凹槽，在左抱箍和右抱箍上設有第二凹槽，左固定擋塊和右固定擋塊均通過左抱箍和右抱箍安裝在待加工管道上，連接管通過第一凹槽與第二凹槽配合卡在左固定擋塊和右固定擋塊中，將連接管與左固定擋塊和右固定擋塊連接成一整體。

有益效果：本發明的確保坡口切割和焊接不變形的固定裝置，具有以下優點：

(1)此固定裝置沒有專門的機架，攜帶方便，可適用于船廠的現場焊接環境。

(2)此固定裝置方法簡單有效，沒有繁瑣的步驟，材料可重復使用，節省材料。

(3)此固定裝置使用環氧樹脂ab膠來固定各個卡口和連接部位，避免了點焊所帶來的焊接熱輸入變形的影響。

附圖說明

圖1為本發明的結構示意圖。

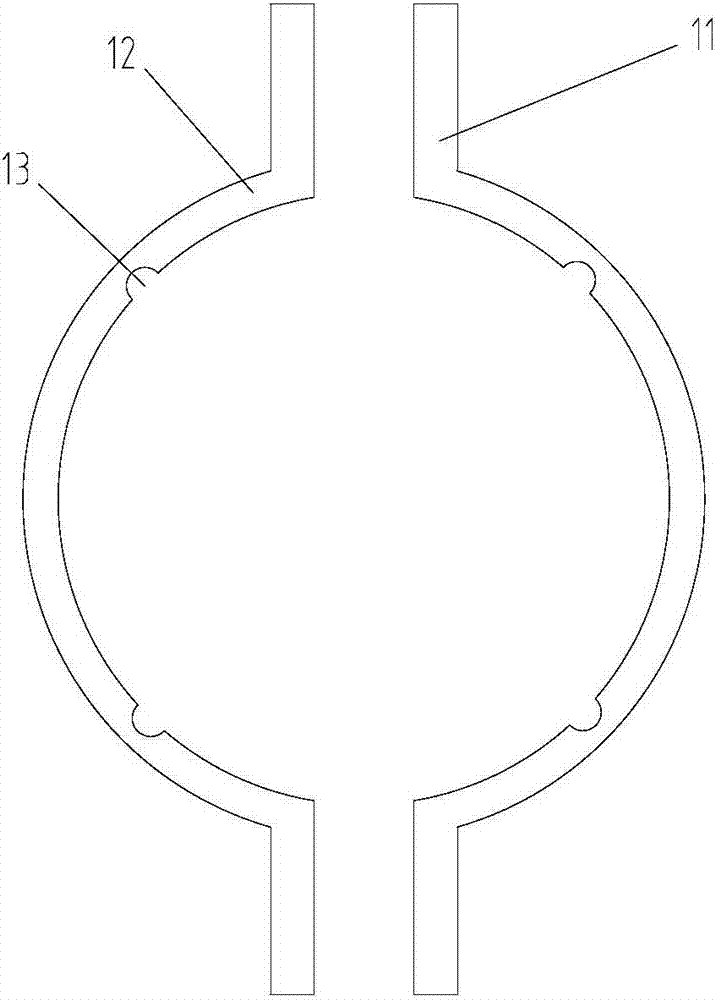

圖2為左固定擋塊的一種結構示意圖。

具體實施方式

下面結合附圖對本發明作更進一步的說明。

如圖1和圖2所示，本發明的確保坡口切割和焊接不變形的固定裝置，包括左固定擋塊1和右固定擋塊2，所述左固定擋塊1和右固定擋塊2均套在待加工的管道上，在左固定擋塊1和右固定擋塊2之間至少連接有兩根連接管3，所述連接桿優選為四根，圓周均布在左固定擋塊1上，所述左固定擋塊1和右固定擋塊2離待加工管道7的端部距離為90-110mm。

在本發明中，所述左固定擋塊1和右固定擋塊2均為環狀結構，左固定擋塊1和右固定擋塊2通過環氧樹脂ab膠固定在待加工管道7上，在左固定擋塊1和右固定擋塊2均設有卡口，連接管3通過環氧樹脂ab膠固定在待加工管道7上。

在本發明中，所述左固定擋塊1和右固定擋塊2還有一種結構，均為環狀結構，在左固定擋塊1和右固定擋塊2上均設有卡口，在卡口上設有螺紋孔4，連接管3的兩端均設有螺紋孔，連接管3通過位于卡口上的螺栓將連接管3連接在左固定擋塊1和右固定擋塊2上。

在本發明中，所述左固定擋塊1和右固定擋塊2還有第三種結構，所述左固定擋塊1和右固定擋塊2均包含左抱箍12和右抱箍11，在連接管3上設有第一凹槽，在左抱箍12和右抱箍11上設有第二凹槽13，左固定擋塊1和右固定擋塊2均通過左抱箍12和右抱箍11通過螺栓安裝在待加工管道7上，連接管3通過第一凹槽與第二凹槽配合卡在左固定擋塊1和右固定擋塊2中，將連接管3與左固定擋塊1和右固定擋塊2連接成一整體。

本發明的具體實施步驟為：先將左固定擋塊1用環氧樹脂ab膠固定在待加工管道7上，離管口約為100mm，盡可能地遠離管子中心。將4根連接管3插入左固定擋塊1的四個卡口中，用環氧樹脂ab膠將卡口密封。再將右固定擋塊2的4個卡口對準4根連接管3，將其頂住，再將環氧樹脂ab膠將卡口和固定擋塊和待加工管道7的接觸處密封。在環氧樹脂ab膠都風干后，進行開坡口和管管焊接。焊接結束后用小錘將固定擋塊和連接管3敲落。

以上所述僅是本發明的優選實施方式，應當指出：對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。

技術特征：

技術總結
本發明公開了一種確保坡口切割和焊接不變形的固定裝置，包括左固定擋塊和右固定擋塊，所述左固定擋塊和右固定擋塊均套在待加工的管道上，在左固定擋塊和右固定擋塊之間至少連接有兩根連接管，左固定擋塊和右固定擋塊離待加工管道的端部距離為90?110mm。本發明的一種確保坡口切割和焊接不變形的固定裝置，攜帶方便，可適用于船廠的現場焊接環境，沒有繁瑣的步驟，材料可重復使用，節省材料。

技術研發人員：鄒家生;嚴鏗;葉友利;施志強;許祥平;黃曉龍;高飛
受保護的技術使用者：江蘇陽明船舶裝備制造技術有限公司
技術研發日：2017.08.17
技術公布日：2017.10.27
