本實用新型涉及一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置。

背景技術：

抽芯拉釘裝入拉鉚釘槍時，無論采用機器安裝或是人手安裝，其都是將抽芯拉釘?shù)男《讼妊b入拉鉚釘槍嘴，抽芯拉釘?shù)拇蠖寺冻鲈跇屪焱猓闯樾纠數拇蠖嗽谇埃《嗽诤蟮难b入模式。而自動化作業，抽芯拉釘都是以小端在前，大端在后的形式從振動盤分離進入到輸送管的。為使抽芯拉釘實現能以小端在前、大端在后的安裝方式，其通常的做法是用氣動裝置(如氣動手指）夾持抽芯拉釘轉動至合適的方向后再將其放入輸送管，以實現小端在前、大端在后的安裝方式，此操作的方式導致機器的結構復雜，容易出現故障，成本高，其它的自動上釘方式無法實現自動排除不合格的拉釘。為此，申請人研發了一種通過在拉釘軌道前端的左右兩側分別設置有第一分釘?shù)逗偷诙轴數叮谝环轴數杜c第二分釘?shù)斗謩e能在與拉釘軌道垂直的方向作直線運動，拉釘軌道上的拉鉚釘通過第一分釘?shù)杜c第二分釘?shù)哆M行限位，使轉盤每轉動一次時，其只讓一枚拉鉚釘進入到轉盤內的儲釘孔，使拉鉚釘實現一粒粒上料，避免出現堵塞儲釘孔的情況，而儲釘孔設置有一個以上，轉盤在轉盤軸的驅動下可進行間歇轉動，當轉盤每轉動一次時，其中一個儲釘孔能與底座底部的廢釘孔連通，以實現能全自動排除不合格的拉釘，另一個儲釘孔能與設置在蓋板上的出釘管連通，使拉鉚釘在吹氣孔的吹動下實現能從儲釘孔吹進出釘管，與此同時，還有一個儲釘孔與拉釘軌道連通進行上料，其不但對拉鉚釘實現了能同時進行上料、自動排除不合格拉鉚釘和出料，還對拉鉚釘實現了自動限位、自動分離和轉換方向，其結構簡單，故障率低，上拉鉚釘效率高，使用方便、快捷和實用的帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置確屬必要。

技術實現要素：

本實用新型要解決的技術問題是提供一種通過設置有第一分釘?shù)杜c第二分釘?shù)秾T釘進行限位，使轉盤實現每轉動一次時，其中一個儲釘孔能與底座底部的廢釘孔連通，以實現能全自動排除不合格的廢孔，另一個儲釘孔能與設置在蓋板上的出釘管連通，使拉鉚釘在吹氣孔的吹動下實現能從儲釘孔吹進出釘管，同時，還有一個儲釘孔與拉釘軌道連通進行上料，其不但對拉鉚釘實現了能同時進行上料、排除不合格拉鉚釘和出料，還對拉鉚釘實現了自動限位、自動分離和轉換方向，其結構簡單，故障率低，上拉鉚釘效率高，使用方便、快捷和實用的帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置。本實用新型是通過以下技術方案來實現的：

一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置，包括底座，底座外圓周的一側設置有用于吹拉鉚釘?shù)倪M氣孔，底座內安裝有轉盤，與轉盤的底部豎向連接設置有轉盤軸，底座底面的中心處設置有供轉盤軸垂直貫穿的中心孔，底座的底部、中心孔的一側設置有用于排除不合格拉鉚釘?shù)膹U釘孔，轉盤內豎向設置有儲釘孔，儲釘孔設置有一個以上，與儲釘孔連接設置有拉釘軌道，拉釘軌道安裝在底座的前側，拉釘軌道內傳送有拉鉚釘，拉釘軌道前端的一側設置有第一分釘?shù)叮斳壍赖牧硪粋?cè)設置有第二分釘?shù)叮谝环轴數逗偷诙轴數斗謩e均與拉釘軌道垂直連接，轉盤的頂部上面設置有蓋板，垂直設置在蓋板的頂面上安裝有出釘管。

作為優選，所述儲釘孔與廢釘孔連通設置。

作為優選，所述出釘管、儲釘孔和進氣孔連通設置。

作為優選，所述拉釘軌道與儲釘孔連通設置。

作為優選，所述第一分釘?shù)杜c第二分釘?shù)兜陌惭b間距為一個拉鉚釘?shù)闹睆綄挾龋谝环轴數杜c第二分釘?shù)斗謩e能在與拉釘軌道垂直的方向作直線運動。

本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置，包括底座，底座外圓周的一側設置有用于吹拉鉚釘?shù)倪M氣孔，底座內安裝有轉盤，與轉盤的底部豎向連接設置有轉盤軸，底座底面的中心處設置有供轉盤軸垂直貫穿的中心孔，底座的底部、中心孔的一側設置有用于排除不合格拉鉚釘?shù)膹U釘孔，轉盤內豎向設置有儲釘孔，儲釘孔設置有一個以上，與儲釘孔連接設置有拉釘軌道，拉釘軌道安裝在底座的前側，拉釘軌道內傳送有拉鉚釘，拉釘軌道前端的一側設置有第一分釘?shù)叮斳壍赖牧硪粋?cè)設置有第二分釘?shù)叮谝环轴數逗偷诙轴數斗謩e均與拉釘軌道垂直連接，轉盤的頂部上面設置有蓋板，垂直設置在蓋板的頂面上安裝有出釘管。本實用新型的第一分釘?shù)杜c第二分釘?shù)斗謩e能在與拉釘軌道垂直的方向作直線運動，拉釘軌道上的拉鉚釘通過第一分釘?shù)杜c第二分釘?shù)哆M行限位，使轉盤每轉動一次時，其只讓一枚拉鉚釘進入到轉盤內的儲釘孔，使拉鉚釘實現一粒粒上料，避免出現堵塞儲釘孔的情況，而儲釘孔設置有一個以上，轉盤在轉盤軸的驅動下可進行間歇轉動，當轉盤每轉動一次時，其中一個儲釘孔能與底座底部的廢釘孔連通，以實現能全自動回收廢孔，另一個儲釘孔能與設置在蓋板上的出釘管連通，使拉鉚釘在吹氣孔的吹動下實現能從儲釘孔吹進出釘管，與此同時，還有一個儲釘孔與拉釘軌道連通進行上料，其不但對拉鉚釘實現了能同時進行上料、排除不合格拉鉚釘和出料，還對拉鉚釘實現了自動限位、自動分離和轉換方向，其結構簡單，故障率低，上拉鉚釘效率高，使用方便、快捷和實用。

附圖說明

為了易于說明，本實用新型由下述的較佳實施例及附圖作以詳細描述。

圖1為本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置的分解結構示意圖。

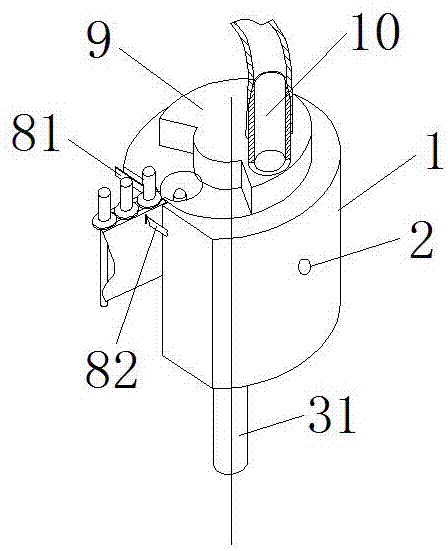

圖2為本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置立體圖。

圖3為本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置的上拉鉚釘和出拉鉚釘?shù)臓顟B(tài)圖。

具體實施方式

為了便于理解本實用新型，下面將參照相關附圖對本實用新型進行更全面的描述。附圖中給出了本實用新型的較佳實施方式。但是，本實用新型可以以許多不同的形式來實現，并不限于本文所描述的實施方式。相反地，提供這些實施方式的目的是使對本實用新型的公開內容理解的更加透徹全面。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本實用新型的技術領域的技術人員通常理解的含義相同。

本實施例中，參照圖1至圖3所示，本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置，包括底座1，底座1外圓周的一側設置有用于吹拉鉚釘71的進氣孔2，底座1內安裝有轉盤3，與轉盤3的底部豎向連接設置有轉盤軸31，底座1底面的中心處設置有供轉盤軸31垂直貫穿的中心孔4，底座1的底部、中心孔4的一側設置有用于排除不合格的廢釘孔5，轉盤3內豎向設置有儲釘孔6，儲釘孔6設置有一個以上，與儲釘孔6連接設置有拉釘軌道7，拉釘軌道7安裝在底座1的前側，拉釘軌道7內傳送有拉鉚釘71，拉釘軌道7前端的一側設置有第一分釘?shù)?1，拉釘軌道7的另一側設置有第二分釘?shù)?2，第一分釘?shù)?1和第二分釘?shù)?2分別均與拉釘軌道7垂直連接，轉盤3的頂部上面設置有蓋板9，垂直設置在蓋板9的頂面上安裝有出釘管10。

在其中一實施例中，所述儲釘孔6與廢釘孔5連通設置。

在其中一實施例中，所述出釘管10、儲釘孔6和進氣孔2連通設置。

在其中一實施例中，所述拉釘軌道7與儲釘孔6連通設置。

在其中一實施例中，所述第一分釘?shù)?1與第二分釘?shù)?2的安裝間距為一個拉鉚釘71的直徑寬度，第一分釘?shù)?1與第二分釘?shù)?2分別能在與拉釘軌道7垂直的方向作直線運動。

在本實施例中，該帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置的工作原理為：轉盤3安裝于底座1內，蓋板9安裝于轉盤3的頂面上，由于轉盤3內設置有三個儲釘孔6，一個儲釘孔6與拉釘軌道7相連通對接形成進釘通道；另一個儲釘孔6分別與出釘管10和進氣孔2連通對接形成單向出釘通道；還有一個儲釘孔6與位于底座1的廢釘孔5連通對接形成一個向下的單向排廢釘通道。第一分釘?shù)?1和第二分釘?shù)?2分別安裝于拉鉚釘71軌道的兩側、并沿與拉鉚釘71軌道垂直的方向運動，第一分釘?shù)?1和第二分釘?shù)?2每運動一次，其只能讓一粒拉鉚釘71通過并進入到轉盤3相對應的儲釘孔6內。轉盤3每轉動一次可將一粒拉鉚釘71帶到由儲釘孔6、出釘管10和進氣孔2形成的單向出釘通道內， 當壓縮空氣通過進氣孔2進入至形成的單向出釘通道內時，壓縮空氣可將拉鉚釘71向上吹出儲釘孔6、并將其吹進到出釘管10，然后由出釘管10輸送出去。當遇到有不合格的拉鉚釘或雜物時，不合格拉鉚釘或雜物可隨轉盤3的轉動被帶至與廢釘孔5連通的位置，使不合格拉鉚釘或雜物通過位于底座1的廢釘孔5排出，如此重復，其實現了自動分離拉鉚釘71，使拉鉚釘71實現自動掉頭送出及自動排除不合格拉鉚釘。

在另一實施例中，儲釘孔6可根據生產的需要只設置有一個，當儲釘孔6只設置有一個時，轉盤3需要轉動三次才能實現上料、排出不合格的拉鉚釘和出料。其操作流程如下：當轉盤3第一次轉動時，儲釘孔6與拉釘軌道7連通進行上料；當轉盤3第二次轉動時，進氣孔2、出釘管10與儲釘孔6三者連通實現分離拉鉚釘、改變拉鉚釘?shù)姆较蚝团懦隼T釘（即拉鉚釘進入出釘管10）；當轉盤3第三次轉動時，儲釘孔6與位于轉盤3底部的廢釘孔5連通，廢釘從廢釘孔5排出裝置外，實現自動排除不合格的拉鉚釘。

本實用新型的一種帶自動排除廢釘?shù)睦T釘分離和方向轉換裝置，包括底座，底座外圓周的一側設置有用于吹拉鉚釘?shù)倪M氣孔，底座內安裝有轉盤，與轉盤的底部豎向連接設置有轉盤軸，底座底面的中心處設置有供轉盤軸垂直貫穿的中心孔，底座的底部、中心孔的一側設置有用于排除不合格拉鉚釘?shù)膹U釘孔，轉盤內豎向設置有儲釘孔，儲釘孔設置有一個以上，與儲釘孔連接設置有拉釘軌道，拉釘軌道安裝在底座的前側，拉釘軌道內傳送有拉鉚釘，拉釘軌道前端的一側設置有第一分釘?shù)叮斳壍赖牧硪粋?cè)設置有第二分釘?shù)叮谝环轴數逗偷诙轴數斗謩e均與拉釘軌道垂直連接，轉盤的頂部上面設置有蓋板，垂直設置在蓋板的頂面上安裝有出釘管。本實用新型的第一分釘?shù)杜c第二分釘?shù)斗謩e能在與拉釘軌道垂直的方向作直線運動，拉釘軌道上的拉鉚釘通過第一分釘?shù)杜c第二分釘?shù)哆M行限位，使轉盤每轉動一次時，其只讓一枚拉鉚釘進入到轉盤內的儲釘孔，使拉鉚釘實現一粒粒上料，避免出現堵塞儲釘孔的情況，而儲釘孔設置有一個以上，轉盤在轉盤軸的驅動下可進行間歇轉動，當轉盤每轉動一次時，其中一個儲釘孔能與底座底部的廢釘孔連通，以實現能全自動排除廢釘，另一個儲釘孔能與設置在蓋板上的出釘管連通，使拉鉚釘在吹氣孔的吹動下實現能從儲釘孔吹進出釘管，與此同時，還有一個儲釘孔與拉釘軌道連通進行上料，其不但對拉鉚釘實現了能同時進行上料、排除不合格拉鉚釘和出料，還對拉鉚釘實現了自動限位、自動分離和轉換方向，其結構簡單，故障率低，上拉鉚釘效率高，使用方便、快捷和實用。

上述實施例，只是本實用新型的一個實例，并不是用來限制本實用新型的實施與權利范圍，凡與本實用新型權利要求所述原理和基本結構相同或等同的，均在本實用新型保護范圍內。
