本發明基本涉及軋鋼機支撐軸承的領域，特別是油膜支撐軸承。更具體地，本發明涉及運行期間軸承內的溫度曲線圖的改善。

背景技術：

1、圖1a-圖1b描繪了如在us專利4,772,137中描述的已知油膜軸承組件。產業中的標準是圓筒襯套(有時稱為軸承)和圓筒狀外徑/漸縮內徑套筒(有時稱為軸頸)。襯套具有圓筒狀外徑，其具有軸承座(軸承殼體)內的緊密配合，并且套筒具有精確匹配軋輥的內漸縮角度。

2、專利'137描述以下典型軋鋼機油膜軸承。軋輥10具有頸部部段12。頸部部段12可以是圓錐形的，如圖1(a)中圖示，或者其可以在一些代替的配置中是圓筒狀的。套筒14接收在頸部部段12上并且相對于頸部部段12固定。套筒的外部限定輥頸的軸頸表面16。襯套18具有圍繞軸頸表面16并且可旋轉支撐軸頸表面16的內軸承表面20。襯套由軸承座22包含，并且固定在軸承座22內。軸承座在外部端部處被端部板24和蓋子26閉合。密封組件28在軋輥和軸承座22的內部端部之間提供。

3、在機器的正常運行期間，當軋輥以針對完整流體動力學運行的適當速度旋轉時，油的連續流動通過軸承座中的通道29、襯套中的饋送開口30和軸承表面20中的重鏜孔32的組中的一個饋送。從這里，油進入軸承表面20和旋轉中的軸頸表面16之間，以便通過軸承載荷區域“z”和流體動力學長度“l(fā)h”形成流體動力學維持的稍微楔形形狀的油膜34，襯套的長度與套筒互相作用并且支撐油膜。在圖1(a)中，載荷通過在“sf”處的軋輥施加。載荷被軸承座上的力“f”抵抗。載荷區域與抵抗力“f”位于相同側上。在載荷區域處的壓力曲線圖在圖1(a)中在“p”處示意性描繪。

4、當軋輥要么不旋轉要么以慢于產生和維持流體動力學油膜34要求的速度旋轉時，采用傳統流體動力學方法以便在軸頸和軸承表面之間產生必要油膜。

5、油從在載荷區域的外部和內部端部?jī)烧咛幍妮S頸表面16和軸承表面20之間連續排出。從內部端口排出的油進入內部貯槽36，其通過密封組件28和軸承座、襯套和軋輥的毗鄰表面包圍。從外部端口排出的油進入外部貯槽38，其通過端部板24和軸承座22包圍。貯槽36、38通過鉆孔穿過軸承座的一個或更多個通道40互相連接，并且外部貯槽38連接到傳統潤滑系統(未圖示)，其過濾油、冷卻油和將油再循環回到軸承，以供軸承表面20和軸頸表面16之間的再引入。

6、在軋鋼機中的軸承上使用的傳統襯套在圖3(a)中以300圖示。襯套具有內部端部301和外部端部302，襯套包括：(a)成形為圓筒狀的內表面304，其具有襯套長度lb和內徑id，其中襯套長度的部分產生油膜，其被定名為流體動力學長度lh，(b)成形為圓筒狀的外表面303，其包括外徑od。

7、本發明的實施例相比現有技術系統和方法是改進的。

技術實現思路

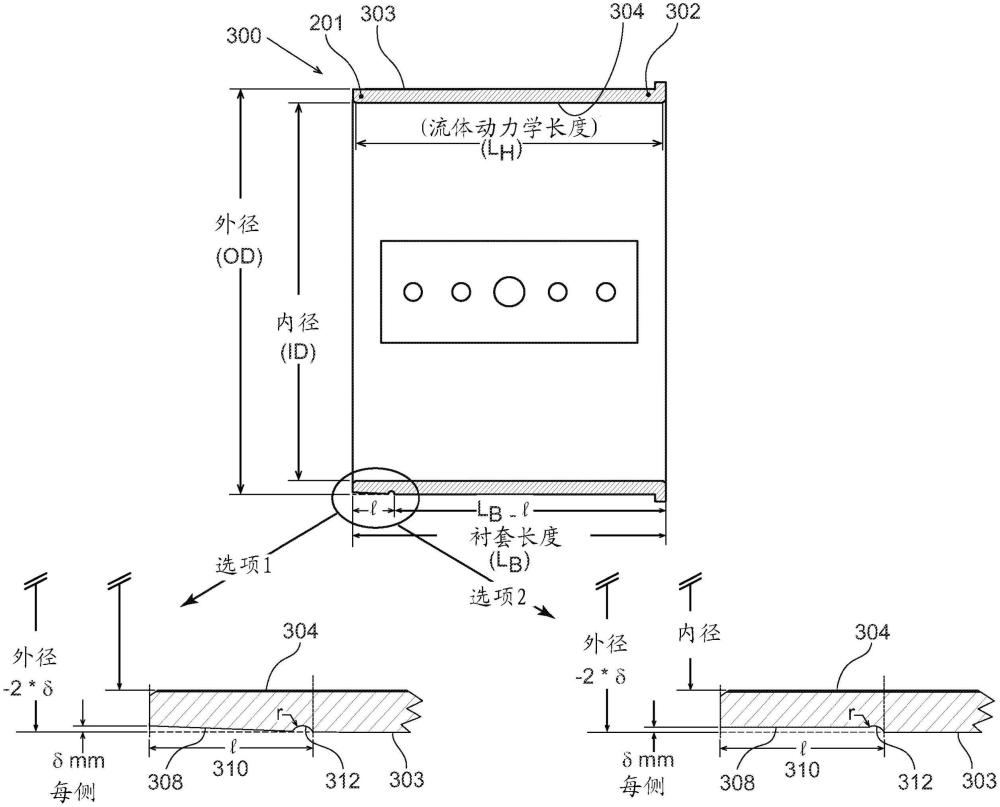

1、在一個實施例中，圖3(b)選項1，本發明提供用于在軋鋼機的軸承中使用的襯套(300)，襯套(300)具有內部端部(301)和外部端部(302)，襯套(300)包括：(a)成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id，以及外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分包括：(i)底切部分(312)，其具有底切半徑r，底切部分定位為毗鄰第一部分的端部，其鄰近內部端部；(ii)斜坡部分(308)，其定位為毗鄰底切部分(312)，斜坡部分(308)提供有從具有半徑r的底切部分(312)到內部端部(301)的漸縮部分，漸縮部分以量δmm漸縮，并且其中斜坡部分(308)允許襯套(300)隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。在相同的實施例中，底切半徑r定義為c*長度l，其中c在2％≤c≤10％的范圍中選擇，優選的c是5％。

2、在另一實施例中，圖3(b)選項2，本發明提供用于在軋鋼機的軸承中使用的襯套(300)，襯套(300)具有內部端部(301)和外部端部(302)，襯套包括：(a)成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id，以及外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分包括底切部分(312)，其具有底切半徑r，其中第二部分的完整長度l以定量δmm底切，并且其中以定量δmm底切的第二部分允許襯套隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。在相同的實施例中，底切半徑r定義為c*長度l，其中c在2％≤c≤10％的范圍中選擇，優選的c是5％。

3、在另一實施例中，圖3(c)選項1，本發明提供包括用于在軋鋼機中使用的襯套(300)的軸承，襯套(300)具有內部端部(301)和外部端部(302)，襯套(300)包括：(a)成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id，以及外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分包括斜坡部分(308)，其定位為毗鄰第一部分，斜坡部分(308)提供有從第一部分到內部端部(301)的漸縮部分，漸縮部分以量δmm漸縮，并且其中斜坡部分(308)允許襯套(300)隨著在δmm的最大徑向偏轉處的載荷增加而偏轉，其中δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，其中l(wèi)的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。

4、在另一實施例中，圖3(c)選項2，本發明提供包括用于在軋鋼機中使用的襯套(300)的軸承，襯套具有內部端部(301)和外部端部(302)，襯套(300)包括：(a)成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id，以及外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分的完整長度l(310)以定量δmm底切，其中第二部分允許襯套隨著在δmm的最大徑向偏轉處的載荷增加而偏轉，其中δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，并且其中l(wèi)的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。

5、在另一實施例中，圖3(b)選項1，本發明提供用于降低襯套(300)的內部側上的溫度積累的方法，襯套(300)用于在軋鋼機的軸承中使用，襯套(300)具有內部端部(301)和外部端部(302)，方法包括：(a)提供成形為圓筒狀的內表面(304)，其具有襯套長度lb、內徑id和流體動力學長度lh；以及提供外表面(303)，其包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l，第二部分包括：(i)底切部分(312)，其具有底切半徑r，底切部分定位為毗鄰第一部分的鄰近內部端部的端部；(ii)斜坡部分(308)，其定位為毗鄰底切部分(312)，其特征在于，斜坡部分(308)提供有從具有半徑r的底切部分(312)到內部端部(301)的漸縮部分，漸縮部分以量δmm漸縮，并且其中斜坡部分(308)允許襯套(300)隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。在相同的實施例中，底切半徑r定義為c*長度l，其中c在2％≤c≤10％的范圍中選擇，優選的c是5％。

6、在另一實施例中，圖3(b)選項2，本發明提供用于降低襯套(300)的內部側上的溫度積累的方法，襯套(300)用于在軋鋼機的軸承中使用，襯套(300)具有內部端部(301)和外部端部(302)，方法包括：(a)提供成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id；以及提供外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分包括底切部分(312)，其具有底切半徑r，其中第二部分的完整長度l以定量δmm底切，并且其中以定量δmm底切的第二部分允許襯套隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。在相同的實施例中，底切半徑r定義為c*長度l，其中c在2％≤c≤10％的范圍中選擇，優選的c是5％。

7、在另一實施例中，圖3(c)選項1，本發明提供用于降低襯套(300)的內部側上的溫度積累的方法，襯套(300)用于在軋鋼機的軸承中使用，襯套具有內部端部(301)和外部端部(302)，方法包括：(a)提供成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id；(b)外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分包括斜坡部分(308)，其定位為毗鄰第一部分，斜坡部分(308)提供有從第一部分到內部端部(301)的漸縮部分，漸縮部分以量δmm漸縮，并且其中斜坡部分(308)允許襯套隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。

8、在另一實施例中，圖3(c)選項2，本發明提供用于降低襯套(300)的內部側上的溫度積累的方法，襯套(300)用于在軋鋼機的軸承中使用，襯套(300)具有內部端部和外部端部，方法包括：(a)提供成形為圓筒狀的內表面(304)，其具有襯套長度lb、流體動力學長度lh和內徑id；(b)提供外表面(303)，其具有外徑od，外表面包括：(1)長度的第一部分(lb-l)，第一部分圓筒狀地成形；以及(2)長度的第二部分l(310)，其特征在于，第二部分的完整長度l以定量δmm底切，其中第二部分允許襯套隨著在δmm的最大徑向偏轉處的載荷增加而偏轉。在一個實施例中，δmm定義為(軸承額定載荷{以公噸計的f}/流體動力學長度{以mm計的lh})*a，其中a在0.02≤a≤0.04的范圍中選擇，優選的a是0.025。在相同的實施例中，l的值定義為b*流體動力學長度{lh}，其中b在20％≤b≤35％的范圍內選擇，優選的b是25％。在相同的實施例中，長度(lb-l)>長度l。
