本發明的實施方式涉及螺套排列裝置以及使用螺套排列裝置的螺套插入方法。

背景技術：

1、通常，在要求內螺紋的耐久性的情況、需要加強緊固的情況等需要高強度的內螺紋的情況下，例如使用被稱為線圈螺套、螺紋套等的螺套。螺套由不銹鋼等線材卷繞為線圈狀而形成，通過螺套插入工具擰入而插入(埋入)到樹脂、鋁合金等被加工物的螺孔(螺紋孔)中。

2、而且，在該螺套的端部例如形成有沿線圈的直徑方向彎折的尾柄。在將該帶尾柄的螺套插入螺孔中的情況下，用戶使用螺套插入工具，用螺套插入工具的前端部夾著尾柄，或者將螺套插入工具的前端部鉤掛于尾柄。然后，在該狀態下，經由尾柄使螺套旋轉而擰入螺孔中。

3、這樣，尾柄在向螺孔插入螺套時使用，在插入螺套后不再需要尾柄，如果留下尾柄則可能會在擰緊外螺紋時阻礙其進入。因此，在插入螺套后需要將尾柄折斷去除。

4、另一方面，也存在沒有形成尾柄而在插入螺套后不需要折斷該尾柄的螺套。在將這樣的未形成尾柄的螺套(以下，將這樣的螺套適當表述為“無尾柄螺套”。)擰入螺孔的情況下，將設置于螺套插入工具的前端部的爪鉤掛于形成在無尾柄螺套的端部的缺口上，來使無尾柄螺套旋轉。

5、具體而言，在使用裝配上述專利文獻1中公開的無尾柄螺旋狀線圈插入體(無尾柄螺套)的工具的情況下，操作人員使設置在與安裝有無尾柄螺套的端部相反一側的端部的曲柄搖手旋轉，而將無尾柄螺套插入被加工物。

6、現有技術文獻

7、專利文獻

8、專利文獻1：日本特開昭60-191774號

技術實現思路

1、發明要解決的技術問題

2、但是，在被加工物上形成的螺孔的數量多的情況下，擰入該螺孔的無尾柄螺套的數量當然也多。而且，根據被加工物的不同，有時擰入的無尾柄螺套的數量會超過百個，將它們全部通過操作人員的手工作業進行擰入是非常費力的。為了避免這樣的不良情況，近年來，將無尾柄螺套擰入螺孔的裝配工具得到電動化，使得操作人員的勞力減輕。

3、在此，無論裝配工具是手動的還是電動的，在將螺套擰入被加工物時，需要事先在裝配工具(心軸)的前端安裝螺套。在為手動裝配工具的情況下，通過操作人員用手旋轉心軸和螺套中任一者，而將螺套安裝于裝配工具。

4、另一方面，在裝配工具為電動的情況下，操作人員用一只手夾持螺套，使另一只手拿著的電動裝配工具的心軸與螺套的端部接觸并使心軸旋轉，由此將螺套安裝于心軸。然后，在使心軸旋轉的期間，操作人員需要保持螺套。這是因為如果不保持螺套的話，則會產生螺套也隨著心軸的旋轉而進行旋轉的共轉。

5、這樣，為了防止螺套的共轉，必須保持螺套，但心軸在離保持螺套的操作人員的手很近的位置旋轉。因此，保持螺套的手和心軸未必不會碰巧接觸。此外，在以戴手套的狀態保持螺套那樣的情況下，可以想見，在安裝螺套時旋轉的心軸會將手套卷入。

6、雖然螺套存在多種尺寸，但螺套的尺寸越小，則在將螺套安裝于電動裝配工具時，保持螺套的手與旋轉的心軸的位置越近。因此，擔心兩者的接觸。

7、本發明提供螺套排列裝置以及使用螺套排列裝置的螺套插入方法，其能夠在排除將螺套安裝于螺套插入工具時的危險性的同時，防止安裝時的螺套的共轉而可靠地將螺套安裝于螺套插入工具。

8、此外，提供能夠容易地進行將大量的螺套插入被加工物時的螺套的個數管理、插入管理的螺套排列裝置以及使用螺套排列裝置的螺套插入方法。

9、用于解決技術問題的技術方案

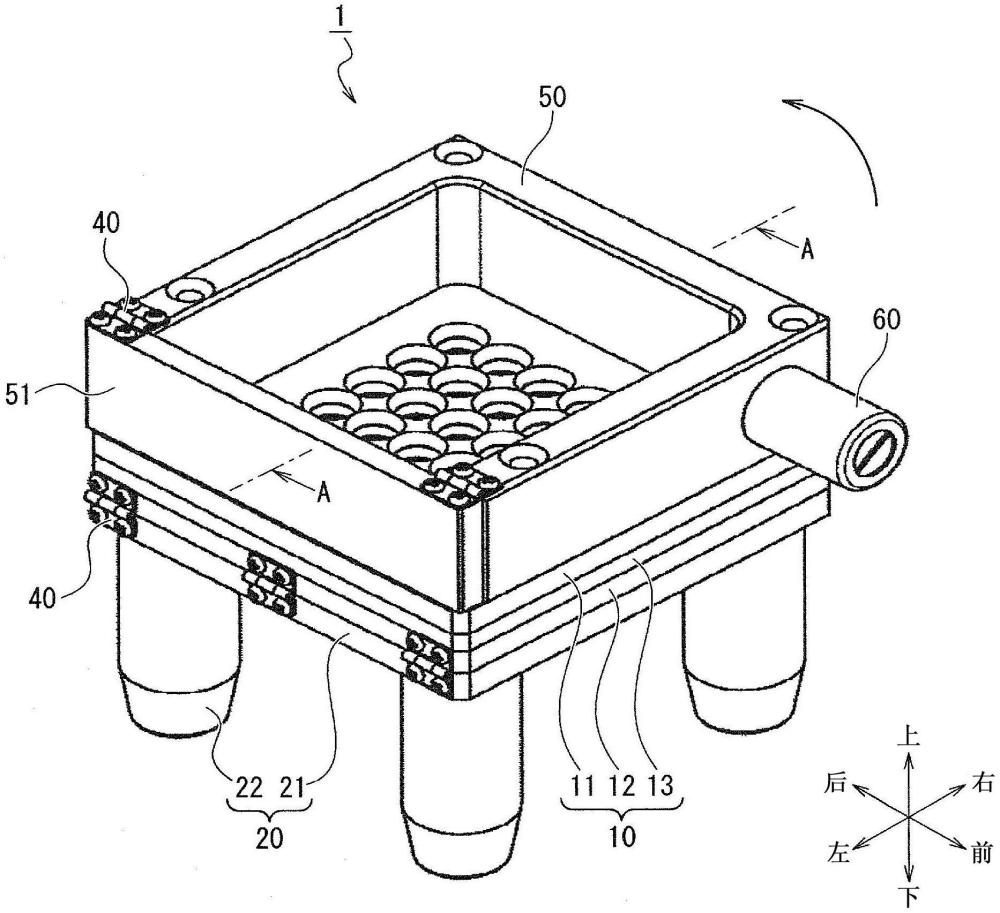

10、本發明的實施方式中的螺套排列裝置具備：上表面，形成有使螺套進行排列的排列孔；以及共轉防止部件，配置于上表面的下層，并與放入排列孔的里側的螺套的一端的整周接觸。

11、上述螺套排列裝置中的共轉防止部件由彈性體形成，并且在共轉防止部件上形成有容納部，該容納部容納插入排列孔以安裝螺套的螺套插入工具的前端部。

12、從螺套排列裝置的排列孔在上表面處的表面到上表面與共轉防止部件相接的面的距離按照作為排列對象的螺套的種類而設定。

13、在螺套排列裝置的上表面的周圍設有壁，該壁在投入螺套來進行排列時防止投入的螺套從上表面掉落。此外，上表面以及共轉防止部件形成為在排出未進入排列孔的剩余的螺套時能夠傾斜。

14、螺套排列裝置的壁的一部分形成為在排出剩余的螺套時成為開口部，或者，壁形成為在排出剩余的螺套時，壁能夠整體沿著上表面的表面滑動。

15、螺套排列裝置中的上表面與共轉防止部件構成共轉防止盒，該共轉防止盒形成為能夠相對于螺套排列裝置進行拆裝。而且，該共轉防止盒還具備調整板，該調整板為共轉防止部件的下層，共轉防止部件夾持在調整板與上表面之間。

16、在該共轉防止盒中，無論根據螺套的種類而設定的從上表面的表面到共轉防止部件的距離如何，從上表面到調整板的距離都為一定。此外，在調整板上形成有固定部，該固定部朝向與配置共轉防止部件的一側相反的一側突出。

17、共轉防止盒以調整板位于與配置于螺套排列裝置的基部的上部的下表面對置的位置處的方式安裝于盒承接部，盒承接部形成于設置為用于在投入螺套來進行排列時防止投入的螺套從上表面掉落的壁與下表面之間。

18、本發明的實施方式所涉及的使用螺套排列裝置的螺套插入方法具備：將螺套投入螺套排列裝置的步驟、使投入的螺套進入排列孔而進行排列的步驟、將排列后剩余的螺套從螺套排列裝置排出的步驟、將排列的螺套安裝于螺套插入工具的步驟、以及將安裝的螺套插入被加工物的步驟。

19、在使用螺套排列裝置的螺套插入方法中，在將螺套安裝于螺套插入工具的步驟中，螺套插入工具以朝向螺套插入工具的行進方向按壓螺套的方式安裝螺套。

20、在使用螺套排列裝置的螺套插入方法中，在螺套插入工具將螺套插入被加工物的步驟中，螺套插入工具在經過按照插入的螺套的種類而設定的插入時間后反轉，并結束螺套向被加工物的插入動作。

21、此外，在使用螺套排列裝置的螺套插入方法中，在螺套插入工具將螺套插入被加工物的步驟中，螺套插入工具在將螺套插入預先設定的插入距離后反轉，并結束螺套向所述被加工物的插入動作。

22、在使用螺套排列裝置的螺套插入方法中，從螺套排列裝置排出剩余的螺套是通過在使螺套排列裝置傾斜時，在螺套排列裝置中形成為包圍形成有排列孔的上表面的壁的一部分開口而進行的。

23、在使用螺套排列裝置的螺套插入方法中，從螺套排列裝置排出剩余的螺套是通過在螺套排列裝置中形成為包圍形成有排列孔的上表面的壁在上表面滑動而進行的。

24、在上表面與共轉防止部件構成共轉防止盒、并且共轉防止盒能夠相對于螺套排列裝置進行拆裝的情況下，在使用螺套排列裝置的螺套插入方法中，在將螺套投入螺套排列裝置的步驟之前，具備將與安裝于螺套插入工具的螺套的種類相應的共轉防止盒安裝于螺套排列裝置的盒承接部的步驟。

25、發明效果

26、根據這樣的本發明的實施方式中的螺套排列裝置或者使用螺套排列裝置的螺套插入方法，能夠在排除將螺套安裝于螺套插入工具時的危險性的同時，防止安裝時螺套共轉而可靠地將螺套安裝于螺套插入工具。此外，能夠容易地進行將大量的螺套插入被加工物時的螺套的個數管理、插入管理。
