本發明涉及非標設備設計，尤其涉及一種雙板壓銷裝置。

背景技術：

1、現有技術中存在需要將兩個板狀工件利用銷軸實施鉚接的工藝要求，具體地，如圖1所示，使得銷軸200穿過兩個板狀工件(即，上板工件101和下板狀工件102)的板孔103，利用銷軸200的外周面與板孔103的內壁之間的摩擦力實現兩個板狀工件的貼附與固定。

2、現有技術中，用于對兩個板狀工件利用銷軸實施鉚接的裝置通常包括用于支撐兩個板狀工件的放置平臺、位于放置平臺上方的壓裝軸以及位于壓裝軸外圍的預壓部件，在壓裝軸對銷軸實施壓裝前，首先利用預壓部件壓靠上板狀工件，以使得上板狀工件與下板狀工件盡量貼附，以用于滿足利用銷軸鉚接后，兩個板狀工件之間的間隙不大于某一設定值(如，0.2mm)的工藝要求，隨后，壓裝軸受驅下移而將銷軸壓入兩個板狀工件的板孔中，從而完成利用銷軸對兩個板狀工件的鉚接工藝。

3、現有技術的上述的鉚接工藝和設備存在如下問題：

4、1、銷軸使得兩個板狀工件之間所形成的鉚接力(實際大約等于銷軸與板狀工件之間摩擦力)是評價鉚接效果的重要參數，需要大于某一預設值，現有技術中，在兩個板狀工件被鉚接后，還需要利用專門設備對兩個板狀工件的鉚接力實施檢測，因而，導致工序繁瑣。

5、2、在壓裝銷軸前，上述裝置需要利用預壓裝置對板狀工件實施預壓，在實施預壓后方能夠?qū)嵤貉b，上述裝置的壓裝過程有待優化。

技術實現思路

1、鑒于現有技術存在的上述問題，本發明的目的在于提供一種雙板壓銷裝置以解決現有技術中的問題。

2、為了實現上述目的，本發明采用如下方案。

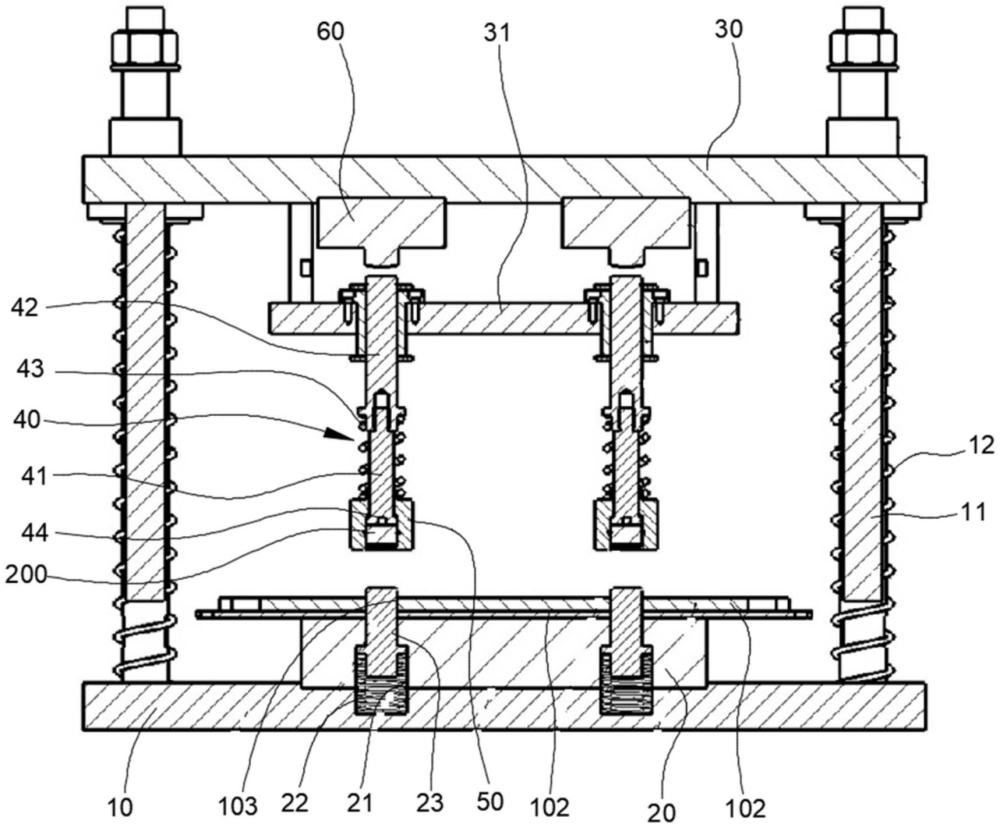

3、一種雙板壓銷裝置，包括：

4、底座，其上安裝有工作平臺，疊置的上板狀工件和下板狀工件以使得板孔同軸的方式放置于所述工作平臺上；

5、壓板，其位于所述工作平臺的上方，所述壓板與所述底座之間設置有彈性復位部件；

6、導向板，其固定于所述壓板的下方，所述導向板上裝設有導向套；

7、壓裝軸，其穿設所述導向板的導向套并能夠相對于所述導向板豎直移動，所述壓裝軸的上部設置有第一止擋部以限制所述壓裝軸從所述導向套中脫出，所述壓裝軸與所述板孔同軸；其中：

8、所述壓裝軸的下端套設有壓套，所述壓套能夠沿所述壓裝軸軸向移動，所述壓裝軸的下端設置有第二止擋部以限制所述壓套與所述壓裝軸的下端分離；

9、位于所述壓套上方的所述壓裝軸上套設有第一施力彈簧，所述第一施力彈簧用于向所述壓套施加彈力，用于鉚接上板狀工件與下板狀工件的銷軸預裝于所述壓套中；

10、與所述壓裝軸的上端對應的所述壓板的底部安裝有測力計。

11、優選地，所述工作平臺中布置有定位導向孔，所述定位導向孔中設置有定位銷，所述定位銷下方的所述定位導向孔中設置有第二施力彈簧，所述第二施力彈簧用于向所述定位銷施加彈力以使得所述定位銷的上部凸出于所述工作平臺，使得上板狀工件和下板狀工件的板孔由所述定位銷的上部穿設。

12、優選地，所述壓裝軸包括上導向軸和下施力軸，所述下施力軸的上端加工出螺桿，所述上導向軸的下端開設有螺紋孔，所述螺桿旋入所述螺紋孔中，通過調節所述螺桿旋入所述螺紋孔中的深度以調節所述第一施力彈簧對所述壓套的初始彈力。

13、優選地，所述壓裝軸的下端固定有磁體部件，所述磁體部件用于吸引所述銷軸以使得所述銷軸保持在所述壓套中。

14、優選地，所述底座上設置有導向柱，所述導向柱裝設所述壓板并與所述壓板滑動配合以使得所述壓板沿所述導向柱豎直移動，所述彈性復位部件為復位柱狀彈簧。

15、優選地，所述壓裝軸的數量與上板狀工件以及下板狀工件的板孔的數量匹配。

16、與現有技術相比較，本發明提供的雙板壓銷裝置具備的優點是：

17、1、在利用銷軸對兩個板狀工件實施鉚接前，布置于壓裝軸的下端的壓套首先對兩個板狀工件實施預壓，從而避免兩個板狀工件被鉚接后，兩者之間的空隙過大而不能滿足要求。

18、2、本裝置在對兩個板狀工件實施鉚接的同時還能夠獲得兩個板狀工件的鉚接力，避免工件鉚接后還專門進行鉚接力的測量工序。

19、應當理解，前面的一般描述和以下詳細描述都僅是示例性和說明性的，而不是用于限制本發明。

20、本發明中描述的技術的各種實現或示例的概述，并不是所公開技術的全部范圍或所有特征的全面公開。

技術特征：

1.一種雙板壓銷裝置，其特征在于，包括：

2.根據權利要求1所述的雙板壓銷裝置，其特征在于，所述工作平臺中布置有定位導向孔，所述定位導向孔中設置有定位銷，所述定位銷下方的所述定位導向孔中設置有第二施力彈簧，所述第二施力彈簧用于向所述定位銷施加彈力以使得所述定位銷的上部凸出于所述工作平臺，使得上板狀工件和下板狀工件的板孔由所述定位銷的上部穿設。

3.根據權利要求1所述的雙板壓銷裝置，其特征在于，所述壓裝軸包括上導向軸和下施力軸，所述下施力軸的上端加工出螺桿，所述上導向軸的下端開設有螺紋孔，所述螺桿旋入所述螺紋孔中，通過調節所述螺桿旋入所述螺紋孔中的深度以調節所述第一施力彈簧對所述壓套的初始彈力。

4.根據權利要求1所述的雙板壓銷裝置，其特征在于，所述壓裝軸的下端固定有磁體部件，所述磁體部件用于吸引所述銷軸以使得所述銷軸保持在所述壓套中。

5.根據權利要求1所述的雙板壓銷裝置，其特征在于，所述底座上設置有導向柱，所述導向柱裝設所述壓板并與所述壓板滑動配合以使得所述壓板沿所述導向柱豎直移動，所述彈性復位部件為復位柱狀彈簧。

6.根據權利要求1所述的雙板壓銷裝置，其特征在于，所述壓裝軸的數量與上板狀工件以及下板狀工件的板孔的數量匹配。

技術總結
本發明公開了一種雙板壓銷裝置，包括：底座，其上安裝有工作平臺；壓板，其與底座之間設置有彈性復位部件；導向板，其固定于壓板的下方；壓裝軸，其穿設導向板的導向套并能夠相對于導向板豎直移動，壓裝軸的上部設置有第一止擋部以限制壓裝軸從導向套中脫出，壓裝軸與板孔同軸；壓裝軸的下端套設有壓套，壓套能夠沿壓裝軸軸向移動，壓裝軸的下端設置有第二止擋部以限制壓套與壓裝軸的下端分離；位于壓套上方的壓裝軸上套設有第一施力彈簧，第一施力彈簧用于向壓套施加彈力，用于鉚接上板狀工件與下板狀工件的銷軸預裝于壓套中；與壓裝軸的上端對應的壓板的底部安裝有測力計。

技術研發人員：李宏超,王永泉,郭河晨,畢克用,狄亞松
受保護的技術使用者：廊坊金潤電氣股份有限公司
技術研發日：
技術公布日：2025/4/24
