本技術涉及坯料排列工裝，具體為一種直立式粉末成型壓機推坯自動排列工裝。

背景技術：

1、直立式粉末成型壓機是一種專門用于粉末成型工藝的設備。它采用直立式設計，使得操作更為便捷，同時能夠確保粉末在成型過程中的均勻性和穩定性，直立式粉末成型壓機在粉末冶金、陶瓷、磁性材料等領域有著廣泛的應用。

2、目前，在現有技術中，現有的直立式粉末成型壓機推坯自動排列工裝在對坯料時，缺乏對坯料進行緩慢下料的機構，導致在對坯料下料時，坯料易發生破損而損壞，從而影響坯料的合格率，因此我們需要提出一種直立式粉末成型壓機推坯自動排列工裝。

技術實現思路

1、本實用新型的目的在于提供一種直立式粉末成型壓機推坯自動排列工裝，可對坯料進行緩慢下料，可提高對坯料下料時的合格率，防止坯料碰撞發生破損而損壞的情況發生，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種直立式粉末成型壓機推坯自動排列工裝，包括安裝板，所述安裝板的頂部固定安裝有第一立板，所述第一立板的側部固定安裝有第二立板，所述第一立板的側部從上往下依次設置有多組接料機構、輸送機構與下料機構；

4、所述接料機構包括第三轉棍，所述輸送機構包括第二轉棍，所述下料機構包括第一轉棍，所述第一轉棍、第二轉棍與第三轉棍，所述第一轉棍、第二轉棍與第三轉棍均設置在第一立板與第二立板之間，多組所述第一轉棍、第二轉棍與第三轉棍上均設置有轉動帶，所述轉動帶上設置有用于坯料夾持的硅膠墊，所述第一立板的側部設置有用于驅動第一轉棍、第二轉棍與第三轉棍轉動的驅動機構。

5、優選的，所述驅動機構包括固定架、驅動電機、第一皮帶輪、第二皮帶輪與第三皮帶輪，所述第一皮帶輪、第二皮帶輪與第三皮帶輪均設置有多組，所述固定架固定安裝在第一立板的側部，所述驅動電機固定安裝在固定架的側部，所述第一皮帶輪固定安裝在第一轉棍的轉桿上，所述驅動電機的輸出軸固定安裝在一組第一皮帶輪上。

6、優選的，多組所述第一皮帶輪之間通過皮帶傳動，所述第二皮帶輪固定安裝在第二轉棍的轉桿上，多組所述第二皮帶輪之間通過皮帶傳動，一組所述第一皮帶輪與一組第二皮帶輪之間通過皮帶傳動，所述第三皮帶輪固定安裝在第三轉棍的轉桿上，多組所述第三皮帶輪之間通過皮帶傳動，一組所述第二皮帶輪與一組第三皮帶輪之間通過皮帶傳動。

7、優選的，多組所述接料機構均呈外八形設置，多組所述下料機構呈內八形設置，所述第一皮帶輪、第二皮帶輪與第三皮帶輪之間留有落料通道。

8、優選的，所述第二立板的側部固定安裝有安裝架，所述安裝架的側部固定安裝有多組氣缸，所述氣缸的伸縮端固定安裝有推料板，所述第二立板上開設有避讓槽，所述推料板設置在避讓槽內。

9、優選的，所述安裝板的頂部固定連接有多組隔板，所述第一立板上開設有多組與避讓槽相對應的推料孔。

10、優選的，還包括輸送設備，所述輸送設備上固定安裝有分料架，所述分料架上留有與落料通道相對應的分料通道。

11、與現有技術相比，本實用新型的有益效果是：

12、通過第一轉棍、第二轉棍、第三轉棍與硅膠墊等結構的設計，通過驅動機構帶動第一轉棍、第二轉棍、第三轉棍轉動，坯料在落在第三轉棍上時通過轉動帶與硅膠墊配合，從而可對坯料進行接料，通過第二轉棍、轉動帶與硅膠墊配合，從而可對坯料進行輸送送料，通過第一轉棍配合轉動帶與硅膠墊，可對坯料進行緩慢下料，從而可防止坯料直接落在安裝板上而導致坯料發生破損而損壞，本實用可對坯料進行緩慢下料，可提高對坯料下料時的合格率，防止坯料碰撞發生破損而損壞的情況發生。

技術特征：

1.一種直立式粉末成型壓機推坯自動排列工裝，包括安裝板（2），其特征在于：所述安裝板（2）的頂部固定安裝有第一立板（3），所述第一立板（3）的側部固定安裝有第二立板（4），所述第一立板（3）的側部從上往下依次設置有多組接料機構、輸送機構與下料機構；

2.根據權利要求1所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：所述驅動機構包括固定架（6）、驅動電機（7）、第一皮帶輪（13）、第二皮帶輪（14）與第三皮帶輪（15），所述第一皮帶輪（13）、第二皮帶輪（14）與第三皮帶輪（15）均設置有多組，所述固定架（6）固定安裝在第一立板（3）的側部，所述驅動電機（7）固定安裝在固定架（6）的側部，所述第一皮帶輪（13）固定安裝在第一轉棍（8）的轉桿上，所述驅動電機（7）的輸出軸固定安裝在一組第一皮帶輪（13）上。

3.根據權利要求2所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：多組所述第一皮帶輪（13）之間通過皮帶傳動，所述第二皮帶輪（14）固定安裝在第二轉棍（9）的轉桿上，多組所述第二皮帶輪（14）之間通過皮帶傳動，一組所述第一皮帶輪（13）與一組第二皮帶輪（14）之間通過皮帶傳動，所述第三皮帶輪（15）固定安裝在第三轉棍（10）的轉桿上，多組所述第三皮帶輪（15）之間通過皮帶傳動，一組所述第二皮帶輪（14）與一組第三皮帶輪（15）之間通過皮帶傳動。

4.根據權利要求3所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：多組所述接料機構均呈外八形設置，多組所述下料機構呈內八形設置，所述第一皮帶輪（13）、第二皮帶輪（14）與第三皮帶輪（15）之間留有落料通道（5）。

5.根據權利要求1所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：所述第二立板（4）的側部固定安裝有安裝架（18），所述安裝架（18）的側部固定安裝有多組氣缸（19），所述氣缸（19）的伸縮端固定安裝有推料板（21），所述第二立板（4）上開設有避讓槽（20），所述推料板（21）設置在避讓槽（20）內。

6.根據權利要求5所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：所述安裝板（2）的頂部固定連接有多組隔板（16），所述第一立板（3）上開設有多組與避讓槽（20）相對應的推料孔（17）。

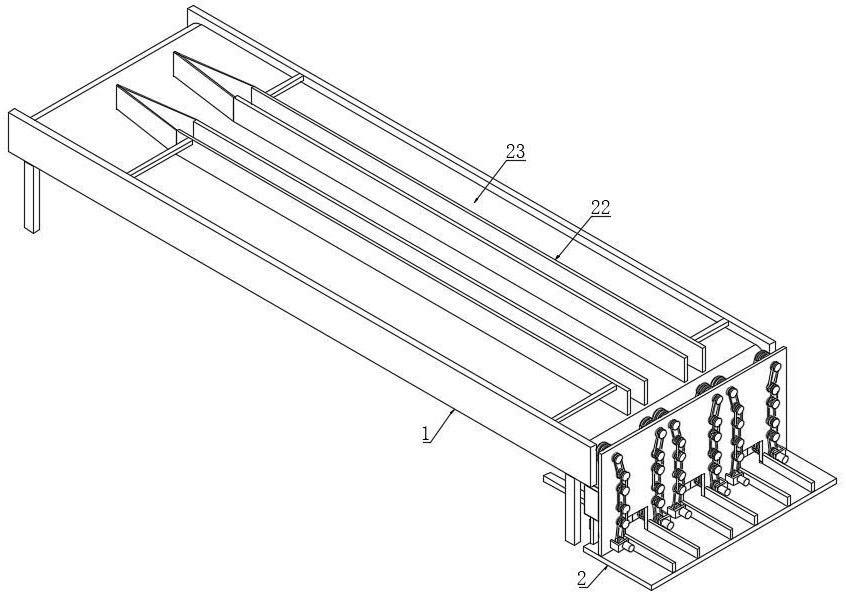

7.根據權利要求4所述的一種直立式粉末成型壓機推坯自動排列工裝，其特征在于：還包括輸送設備（1），所述輸送設備（1）上固定安裝有分料架（22），所述分料架（22）上留有與落料通道（5）相對應的分料通道（23）。

技術總結
本技術公開了一種直立式粉末成型壓機推坯自動排列工裝，包括安裝板，所述第一立板的側部從上往下依次設置有多組接料機構、輸送機構與下料機構；通過第一轉棍、第二轉棍、第三轉棍與硅膠墊等結構的設計，通過驅動機構帶動第一轉棍、第二轉棍、第三轉棍轉動，坯料在落在第三轉棍上時通過轉動帶與硅膠墊配合，從而可對坯料進行接料，通過第二轉棍、轉動帶與硅膠墊配合，從而可對坯料進行輸送送料，通過第一轉棍配合轉動帶與硅膠墊，可對坯料進行緩慢下料，從而可防止坯料直接落在安裝板上而導致坯料發生破損而損壞，本實用可對坯料進行緩慢下料，可提高對坯料下料時的合格率，防止坯料碰撞發生破損而損壞的情況發生。

技術研發人員：孫香祿,鄧傳堂,王春明
受保護的技術使用者：歐優格（大連）切削工具有限公司
技術研發日：20240416
技術公布日：2025/4/24
