本技術涉及噴管殼體加工設備，具體為一種大型噴管殼體加工工裝。

背景技術：

1、管加工是根據圖紙制作管子的一種工作，管加工主要加工工業、化工、民用、建筑和船舶制造等行業需求的管子，加工場地要求寬闊，管加工設備要求能夠滿足管子制作工藝的要求，工作人員必須能夠理解圖紙并且按照工藝完成管子的制作。

2、公開號為“cn219465493u”的實用新型專利申請文件公開了一種噴管殼體加工工裝，主要由第一基座、第二基座、第三基座、第四基座、組件塊、第一移動機構和第二移動機構組成，該技術方案通過設置第一移動機構、第二移動機構的作用，能夠根據實際噴管殼體的形狀以及尺寸進行實時調整，且操作過程簡單便捷，可快速進行調整對噴管殼體進行夾持固定。

3、上述文件公開的噴管殼體加工工裝存在以下缺陷：該噴管殼體加工工裝在對工件夾持后，無法使被夾持的工件進行翻轉，進而導致工件打磨完一端需要先將工件從加工工裝上取下，調整好位置后，需要加工工裝重新對工件進行夾持固定，間接降低了工作的效率。

4、由此可知，現有的噴管殼體加工工裝不具備翻轉工件的結構，需要對現有不足進行改進，提供一種大型噴管殼體加工工裝。

技術實現思路

1、本實用新型的目的在于提供一種大型噴管殼體加工工裝，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種大型噴管殼體加工工裝，包括底座，所述底座的上表面開設有通口，所述通口的內部滑動連接有夾持結構，所述夾持結構固定為兩個且對稱設置，所述夾持結構包括第一滑塊、第一支撐板、滑桿、旋轉把手、連接板、彈簧和夾持板，所述第一滑塊的上表面安裝有第一支撐板，所述第一支撐板的外表面開設有安裝口，所述安裝口的內部滑動連接有滑桿，所述滑桿的一端安裝有連接板，所述滑桿的另一端安裝有旋轉把手，所述連接板遠離滑桿的一端安裝有若干個彈簧，所述彈簧的另一端安裝有夾持板，所述滑桿的外表面開設有安裝孔。

4、進一步地，所述底座的下表面安裝有支撐柱和支撐塊，所述支撐柱固定為四個且均勻分布，所述支撐柱的下表面安裝有墊塊，所述支撐塊固定為兩個且對稱設置。

5、進一步地，兩個所述支撐塊之間轉動連接有雙向螺桿，所述雙向螺桿的一端延伸至其中一個所述支撐塊的外側，其中一個所述支撐塊的外表面設有第一支撐座，所述第一支撐座的上表面安裝有驅動電機，所述驅動電機的輸出端安裝有雙向螺桿。

6、進一步地，所述雙向螺桿的外表面滑動連接有第一滑塊。

7、進一步地，所述底座的上表面開設有滑槽，所述滑槽固定為兩個且對稱設置，所述滑槽的內部安裝有導向桿，所述導向桿的外表面滑動連接有鎖止結構。

8、進一步地，所述鎖止結構包括第二滑塊、第二支撐板、氣泵、第二支撐座和鎖止桿，所述第二滑塊的上表面安裝有第二支撐板，所述第二支撐板的一側安裝有第二支撐座，所述第二支撐座的上表面安裝有氣泵，所述氣泵的輸出端延伸至第二支撐板的外側，所述氣泵的輸出端安裝有鎖止桿，所述鎖止桿滑動連接在安裝孔的內部。

9、本實用新型具有以下有益效果：

10、(1)本實用新型通過啟動驅動電機，驅動電機帶動雙向螺桿轉動，使得第一滑塊在雙向螺桿的外表面進行滑動，同時第二滑塊在導向桿上移動，第一滑塊移動帶動兩個夾持板相靠近并對工件進行夾持固定，當需要翻轉工件時，通過啟動氣泵，氣泵的輸出端帶動鎖止桿移動，使鎖止桿從安裝孔內脫離，這時鎖止結構取消對滑桿的限位，然后通過轉動旋轉把手，使得滑桿帶動夾持板進行轉動，使工件的位置發生翻轉，減少了將工件從加工工裝上取下的步驟，間接提高了工作的效率，起到較好的實用性。

11、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

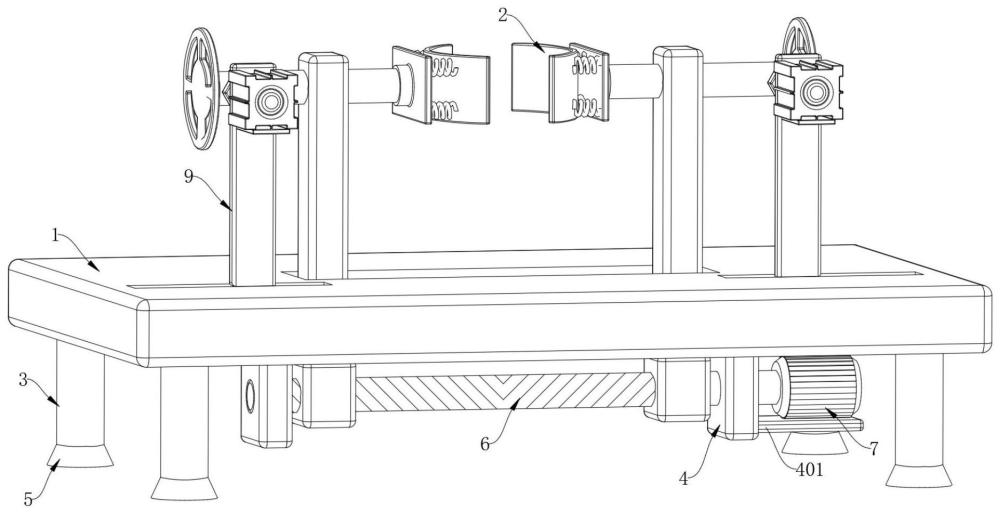

1.一種大型噴管殼體加工工裝，包括底座(1)，其特征在于：所述底座(1)的上表面開設有通口(101)，所述通口(101)的內部滑動連接有夾持結構(2)，所述夾持結構(2)固定為兩個且對稱設置；

2.根據權利要求1所述的一種大型噴管殼體加工工裝，其特征在于：所述支撐柱(3)固定為四個且均勻分布，所述支撐柱(3)的下表面安裝有墊塊(5)，所述支撐塊(4)固定為兩個且對稱設置。

3.根據權利要求1所述的一種大型噴管殼體加工工裝，其特征在于：所述雙向螺桿(6)的外表面滑動連接有第一滑塊(201)。

技術總結
本技術涉及噴管殼體加工設備技術領域，且公開了一種大型噴管殼體加工工裝，包括底座，夾持結構包括第一滑塊、第一支撐板、滑桿、旋轉把手、連接板、彈簧和夾持板。本技術通過啟動驅動電機，驅動電機帶動雙向螺桿轉動，使得第一滑塊在雙向螺桿的外表面進行滑動，同時第二滑塊在導向桿上移動，第一滑塊移動帶動兩個夾持板相靠近并對工件進行夾持固定，當需要翻轉工件時，通過啟動氣泵，氣泵的輸出端帶動鎖止桿移動，使鎖止桿從安裝孔內脫離，這時鎖止結構取消對滑桿的限位，然后通過轉動旋轉把手，使得滑桿帶動夾持板進行轉動，使工件的位置發生翻轉，減少了將工件從加工工裝上取下的步驟，間接提高了工作的效率，起到較好的實用性。

技術研發人員：姚紀應,陳建寧,馮蕭輝,張煜騰,李士祥
受保護的技術使用者：河北誠航機械制造有限公司
技術研發日：20240308
技術公布日：2025/4/24
