本技術涉及通信電纜,具體為一種通信電纜截取裝置。
背景技術:
1、通信電纜是傳輸電話、電報、傳真文件、電視和廣播節目、數據和其他電信號的電纜。它主要由一對以上相互絕緣的導線絞合而成,并配有保護纜心不受潮與機械損害的外層護套。
2、授權公告號為cn?205684634?u的實用新型專利公開了一種通信電纜截取裝置,包括有卷輪、導向板、電動推桿i、通信電纜、擦塊i、剪切裝置、電動推桿ii、支桿、固定桿、擺動座ii、擺動桿、拇指氣缸、連接桿、氣缸i、擺動座i和固定板;推車頂部設有固定桿和卷輪,固定板位于卷輪的左側,固定板右側從上至下依次設有固定板、擺動座ii和導向板,固定板底部右端設有擺動座i,擺動座i下方鉸接連接有氣缸i,擺動座ii右端鉸接連接有擺動桿,擺動桿中部與氣缸i底端鉸接連接,擺動桿右端鉸接連接有連接桿,連接桿底端連接有拇指氣缸,導向板上設有導向孔,導向孔左右兩側的導向板頂部對稱設有電動推桿i,電動推桿i上設有擦塊i,導向板頂部左側設有支桿,支桿右側上方設有電動推桿ii,電動推桿ii右端連接有剪切裝置,剪切裝置包括有電磁鐵i、彈簧、電磁鐵ii和鉗子,鉗子左端后側設有電磁鐵i,鉗子左端前側設有電磁鐵ii,電磁鐵i和電磁鐵ii之間設有彈簧,卷輪上繞有通信電纜,到達了省時省力高效截取的效果。上述的現有技術方案中存在以下不足:截取是指從整體中切取一部分,而上述整個截取裝置中只有一個鉗子,在截取通信電纜時,首先將電纜的一處剪斷,再調整電纜的位置后對另一處剪斷,整個過程較為繁瑣,且截取的長度不便于調節,故而,提出一種通信電纜截取裝置來解決上述所提出的問題。
技術實現思路
1、本實用新型的目的在于提供一種通信電纜截取裝置,以解決上述背景技術中提出的問題。
2、為了解決上述技術問題,本實用新型提供如下技術方案:一種通信電纜截取裝置,包括底座,所述底座的頂部設置有調節機構,所述調節機構的底部設置有截取機構;
3、所述調節機構包括電動推桿,所述電動推桿的輸出端固定連接有安裝塊,所述安裝塊的內部開設有矩形通孔,所述矩形通孔的下方活動連接有移動板,所述移動板的頂部固定連接有壓塊一,所述移動板的頂部滑動連接有壓塊二,所述壓塊一與壓塊二之間固定連接有彈簧;
4、所述截取機構包括固定板,所述移動板與固定板的相對側均固定連接有截取電機,所述截取電機的輸出軸固定連接有切刀。
5、優選的,所述底座的頂部固定連接有支撐板,所述電動推桿固定連接在支撐板的頂部,所述電動推桿的輸出端貫穿并延伸至支撐板的下方。
6、優選的,所述底座的頂部固定連接有放線輪,所述底座的頂部固定連接有數量為兩個且呈左右分布的卡線輪,所述放線輪、卡線輪與矩形通孔的中心位于同一個平面上。
7、優選的,所述壓塊一的后側固定連接有滑塊,所述安裝塊的內部開設有與滑塊移動軌跡相適配的滑槽,所述滑槽與矩形通孔連通。
8、在滑塊和滑槽的共同限制下,保證了壓塊一和移動板的移動方向以及移動距離。
9、優選的,所述壓塊二的前側固定連接有卡塊,所述安裝塊的內部開設有與卡塊相適配的卡槽,所述卡槽的數量不少于是個且呈等間距分布,所述卡槽與矩形通孔連通。
10、當卡塊與卡槽卡合時,可將右側切刀的位置固定住,當卡塊與卡槽脫離卡合時,可通過移動移動板調節右側切刀的位置。
11、優選的,所述壓塊二的地步固定連接有限位塊,所述移動板的頂部開設有與限位塊移動軌跡相適配的限位槽。
12、在限位塊和限位槽的限制下,保證了壓塊二和移動板的移動方向以及移動距離。
13、優選的,兩個所述切刀位于兩個卡線輪之間,所述放線輪位于左側卡線輪的左側。
14、與現有技術相比,本實用新型所達到的有益效果是:
15、第一、本實用新型通過按壓壓塊二,使得壓塊二底部的限位塊沿著限位槽移動,直至卡塊與卡槽脫離卡合,彈簧被壓縮,此時解除了卡塊對移動板的固定作用,可以左右移動移動板調節截取機構的位置,當卡塊移動至某一個卡槽的位置時,在彈簧的彈力作用下,將卡塊彈入卡槽中,可將截取機構的位置固定住,達到了截取長度便于調節的目的。
16、第二、本實用新型將放線輪上的通信電纜拉出,并通過兩個卡線輪將通信電纜固定住,然后啟動截取電機,使得切刀旋轉起來,同時啟動電動推桿伸長其輸出端,可帶動切刀下移對通信電纜進行截取,截取過程較為簡潔。

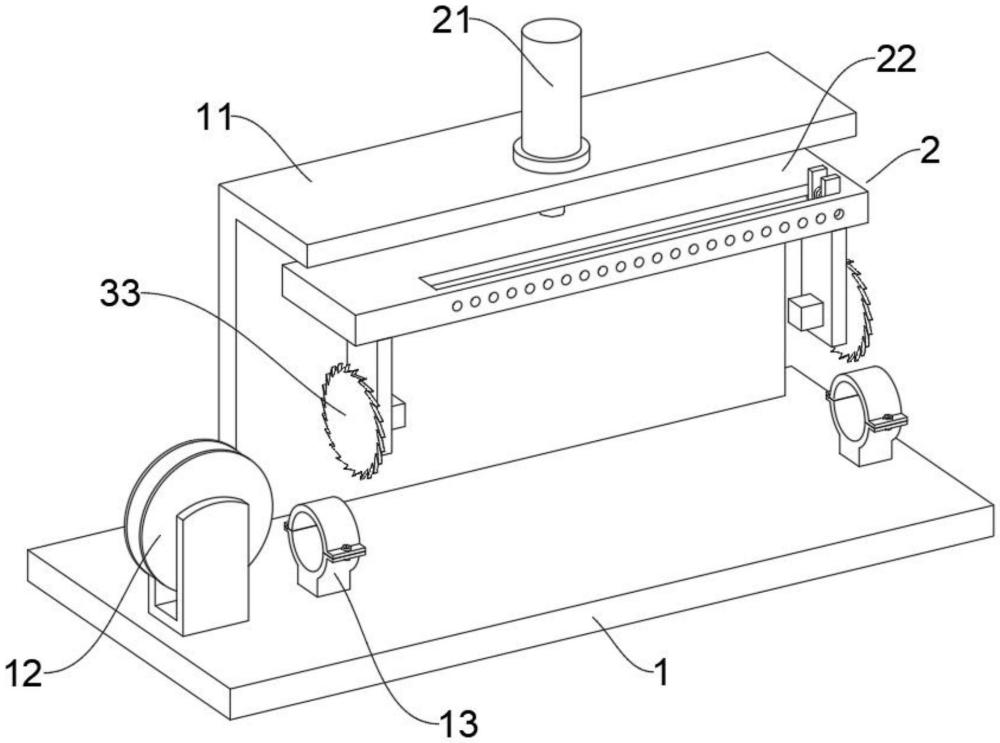

1.一種通信電纜截取裝置,包括底座(1),其特征在于:所述底座(1)的頂部設置有調節機構(2),所述調節機構(2)的底部設置有截取機構(3);
2.根據權利要求1所述的一種通信電纜截取裝置,其特征在于:所述底座(1)的頂部固定連接有支撐板(11),所述電動推桿(21)固定連接在支撐板(11)的頂部,所述電動推桿(21)的輸出端貫穿并延伸至支撐板(11)的下方。
3.根據權利要求1所述的一種通信電纜截取裝置,其特征在于:所述底座(1)的頂部固定連接有放線輪(12),所述底座(1)的頂部固定連接有數量為兩個且呈左右分布的卡線輪(13),所述放線輪(12)、卡線輪(13)與矩形通孔(23)的中心位于同一個平面上。
4.根據權利要求1所述的一種通信電纜截取裝置,其特征在于:所述壓塊一(25)的后側固定連接有滑塊(251),所述安裝塊(22)的內部開設有與滑塊(251)移動軌跡相適配的滑槽(252),所述滑槽(252)與矩形通孔(23)連通。
5.根據權利要求1所述的一種通信電纜截取裝置,其特征在于:所述壓塊二(26)的前側固定連接有卡塊(261),所述安裝塊(22)的內部開設有與卡塊(261)相適配的卡槽(262),所述卡槽(262)的數量不少于是個且呈等間距分布,所述卡槽(262)與矩形通孔(23)連通。
6.根據權利要求1所述的一種通信電纜截取裝置,其特征在于:所述壓塊二(26)的地步固定連接有限位塊(263),所述移動板(24)的頂部開設有與限位塊(263)移動軌跡相適配的限位槽(264)。
7.根據權利要求3所述的一種通信電纜截取裝置,其特征在于:兩個所述切刀(33)位于兩個卡線輪(13)之間,所述放線輪(12)位于左側卡線輪(13)的左側。
