本技術涉及沖壓模具，特別涉及一種壓縮機閥板精沖模具。

背景技術：

1、汽車上配置有空調，空調中具有壓縮機，然而壓縮機閥片的精度直接影響壓縮機的壽命和制冷效果，通常情況下是利用做好的沖壓模具來保證最終產品的外形結構。

2、專利申請公布號202122866824.5的實用新型專利公開了一種用于汽車空調壓縮機閥板的精沖模具，具體涉及沖壓模具領域，包括模具頂板和模具底板，所述模具頂板底壁的四個邊角處安裝有向下方延伸的套接管，所述模具底板表面的四個邊角處安裝有向上方延伸的第一限位桿，第一限位桿向上可插接至套接管的內部；所述模具頂板底部從上往下依次安裝有上固定板、上壓板、推料板和上模板，所述上模板底面中部嵌設有凸模板。該實用新型使得沖壓成型的閥板具有兩個獨立的腔室，把高低壓腔直接分離，使得成型后的閥板能夠降低內耗，提高壓縮機整機效率約2％，且可以給壓縮機降溫，使得壓縮機內腔油室的壓縮機油與冷媒能更好地運行，充分霧化，提升壓縮機壽命約20％。

3、但是上述裝置在實際使用時仍舊存在一些缺點，較為明顯的就是，在完成對壓縮機閥板沖壓完成后，其表面會殘留大量碎料，通常情況下，完成沖壓后需要工人對其表面進行清掃工作，以便于后續進行沖壓工作，但由于碎料為金屬件，且表面尖銳，工人進行清掃時不僅效率低下，且容易出現被刮傷的風險。

4、因此，發明一種壓縮機閥板精沖模具來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的在于提供一種壓縮機閥板精沖模具，通過在操作臺的一側設置有固定板，固定板的底端設置有清掃組件、刮料組件和吹風組件，且固定板能通過電動推桿的推動進行移動，從而能有效將固定板推動至下模具的頂端，對下模具精沖后留下的碎料進行掃落，有效提高了下模具表面的清潔程度，減少工人因為清掃效率的降低，便于進行后續的精沖工作，以解決上述背景技術中提出的在完成對壓縮機閥板沖壓完成后，其表面會殘留大量碎料，通常情況下，完成沖壓后需要工人對其表面進行清掃工作，以便于后續進行沖壓工作，但由于碎料為金屬件，且表面尖銳，工人進行清掃時不僅效率低下，且容易出現被刮傷的風險的問題。

2、根據本公開的一個方面，提供了如下技術方案：一種壓縮機閥板精沖模具，包括：

3、操作臺，所述操作臺的頂端固定連接有支撐架；

4、精沖組件，所述精沖組件用于對閥板進行沖壓；

5、清掃組件，所述清掃組件用于對產生的碎料進行清掃；

6、刮料組件，所述刮料組件用于對碎料進行刮掃；

7、吹風組件，所述吹風組件用于對碎料進行吹氣；以及

8、收集組件，所述收集組件用于對碎料進行收集；

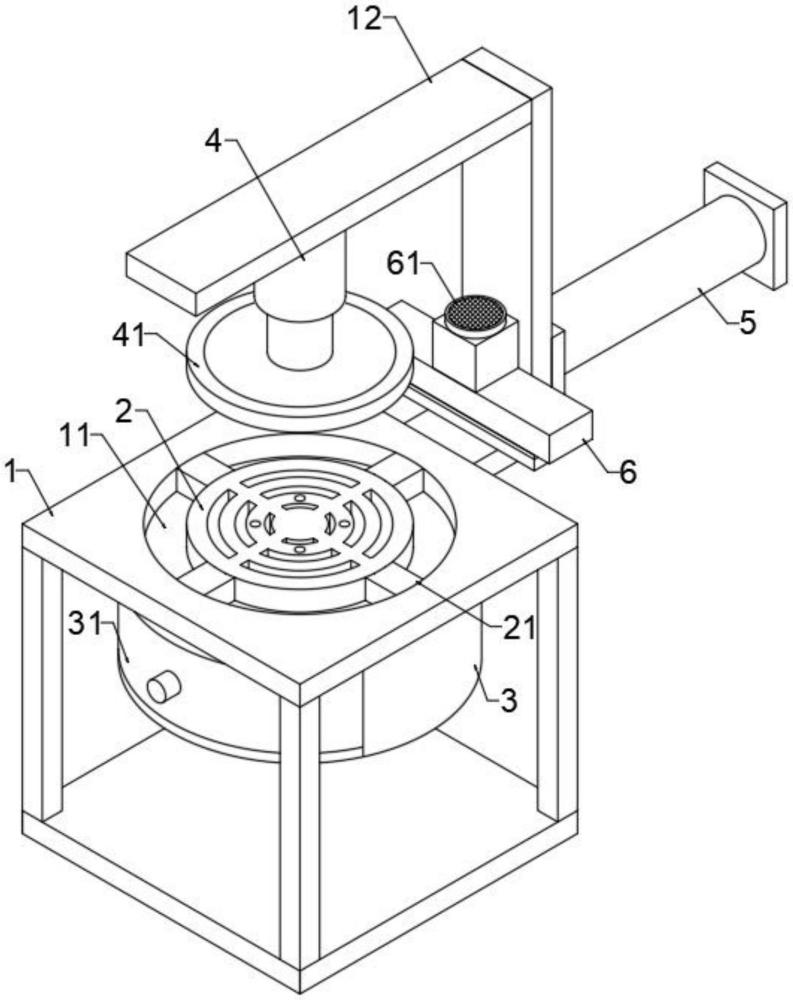

9、所述精沖組件包括下模具和上模具，所述上模具的頂端設置有液壓氣缸，所述液壓氣缸固定連接于支撐架的底端，所述下模具的外側設置有連接塊，所述連接塊固定連接于操作臺的內側；

10、所述操作臺的一側設置有固定板，所述支撐架的一側固定連接有電動推桿，所述固定板固定連接于電動推桿的輸出端，所述清掃組件包括刷毛，所述刮料組件包括刮板，所述吹風組件包括安裝板，所述刷毛、刷毛和刮板均設置于固定板的底端。

11、根據本公開的至少一個實施方式的一種壓縮機閥板精沖模具，所述固定板的頂端設置有吹氣機，所述安裝板的兩側均固定連接有安裝塊，所述安裝塊的外側設置有緊固螺栓，所述安裝塊通過緊固螺栓固定連接于固定板的底端，所述安裝板的內側均勻設置有多個噴頭，所述吹氣機與噴頭相互連通。

12、根據本公開的至少一個實施方式的一種壓縮機閥板精沖模具，所述操作臺的內側設置有漏槽，所述收集組件包括收集箱，所述收集箱固定連接于操作臺的底端，所述收集箱的內側滑動連接有抽屜。

13、根據本公開的至少一個實施方式的一種壓縮機閥板精沖模具，所述抽屜的內側設置有磁吸塊，所述抽屜內側的兩端均固定連接有套接塊。

14、根據本公開的至少一個實施方式的一種壓縮機閥板精沖模具，所述磁吸塊的內側設置有槽體，所述槽體的頂端設置有撥塊，所述撥塊滑動連接于磁吸塊的頂端。

15、根據本公開的至少一個實施方式的一種壓縮機閥板精沖模具，所述磁吸塊的底端固定連接有擋塊，所述擋塊的一側固定連接有導桿，所述導桿的外側滑動連接有滑塊，所述滑塊固定連接于撥塊的底端，所述滑塊的一側固定連接有插接塊，所述插接塊設置于套接塊的內側，所述導桿的外側設置有彈簧。

16、本實用新型的技術效果和優點：

17、(1)本實用新型通過在操作臺的一側設置有固定板，固定板的底端設置有清掃組件、刮料組件和吹風組件，且固定板能通過電動推桿的推動進行移動，從而能有效將固定板推動至下模具的頂端，對下模具精沖后留下的碎料進行掃落，有效提高了下模具表面的清潔程度，減少工人因為清掃效率的降低，便于進行后續的精沖工作；

18、(2)本實用新型通過在操作臺的底端設置有收集箱，收集箱的內側設置有磁吸塊，能有效對掃落的碎料進行吸附，磁吸塊的底端設置有卡接組件，用于對磁吸塊進行固定卡接，從而將磁吸塊固定在抽屜的內側，同時可方便快速進行拆卸，將磁吸塊表面的碎料進行去除。

技術特征：

1.一種壓縮機閥板精沖模具，其特征在于，包括：

2.根據權利要求1所述的一種壓縮機閥板精沖模具，其特征在于：所述固定板(6)的頂端設置有吹氣機(61)，所述安裝板(64)的兩側均固定連接有安裝塊(641)，所述安裝塊(641)的外側設置有緊固螺栓(7)，所述安裝塊(641)通過緊固螺栓(7)固定連接于固定板(6)的底端，所述安裝板(64)的內側均勻設置有多個噴頭(642)，所述吹氣機(61)與噴頭(642)相互連通。

3.根據權利要求2所述的一種壓縮機閥板精沖模具，其特征在于：所述操作臺(1)的內側設置有漏槽(11)，所述收集組件包括收集箱(3)，所述收集箱(3)固定連接于操作臺(1)的底端，所述收集箱(3)的內側滑動連接有抽屜(31)。

4.根據權利要求3所述的一種壓縮機閥板精沖模具，其特征在于：所述抽屜(31)的內側設置有磁吸塊(8)，所述抽屜(31)內側的兩端均固定連接有套接塊(311)。

5.根據權利要求4所述的一種壓縮機閥板精沖模具，其特征在于：所述磁吸塊(8)的內側設置有槽體(81)，所述槽體(81)的頂端設置有撥塊(83)，所述撥塊(83)滑動連接于磁吸塊(8)的頂端。

6.根據權利要求4所述的一種壓縮機閥板精沖模具，其特征在于：所述磁吸塊(8)的底端固定連接有擋塊(87)，所述擋塊(87)的一側固定連接有導桿(82)，所述導桿(82)的外側滑動連接有滑塊(86)，所述滑塊(86)固定連接于撥塊(83)的底端，所述滑塊(86)的一側固定連接有插接塊(85)，所述插接塊(85)設置于套接塊(311)的內側，所述導桿(82)的外側設置有彈簧(84)。

技術總結
本技術公開了一種壓縮機閥板精沖模具，涉及到?jīng)_壓模具技術領域，包括操作臺，操作臺的頂端固定連接有支撐架；精沖組件，精沖組件用于對閥板進行沖壓；清掃組件，清掃組件用于對產生的碎料進行清掃；刮料組件，刮料組件用于對碎料進行刮掃；吹風組件，吹風組件用于對碎料進行吹氣；以及收集組件，收集組件用于對碎料進行收集。本技術通過在操作臺的一側設置有固定板，固定板的底端設置有清掃組件、刮料組件和吹風組件，且固定板能通過電動推桿的推動進行移動，從而能有效將固定板推動至下模具的頂端，對下模具精沖后留下的碎料進行掃落，有效提高了下模具表面的清潔程度，減少工人因為清掃效率的降低，便于進行后續的精沖工作。

技術研發人員：陳起文,陳沖,陳廣
受保護的技術使用者：寧波奕辰精密科技有限公司
技術研發日：20240712
技術公布日：2025/4/24
