本技術涉及機加工上下料，特別涉及一種兩用式氣動夾爪。

背景技術：

1、在自動化裝配過程中，氣動夾爪結構廣泛地應用于各種工件的夾持及移送，現有技術的夾爪結構采用杠桿原理進行夾持，氣動夾爪從松開到夾緊狀態過程中的夾緊力一致，且在最后的夾緊狀態時無法對夾爪進行鎖緊，夾持力有限，在受到外力的情況下，夾爪容易松開，造成夾持不穩的后果，氣動夾爪在負載、剛性和強度滿足不了需求，且手爪只能夾持單一的工件，在同一部位需要設置兩種不同的抓手，起到送毛坯料與取加工好的工件的作用。同時在現有加工流水線上一部分零件還需要人工取件到機床完成上下料，下料后每一層零件之間又需要人工取隔板放到每一層，這樣導致工人作業勞動強度過大，疲勞后容易導致效率降低，并且增加了危險性。

技術實現思路

1、為了克服上述所述的不足，本實用新型的目的是提供一種兩用式氣動夾爪，可以實現兼容夾取工件以及吸取隔板的兩用式氣動夾爪，實現了一爪兩用，并且兼容多種不同內徑的工件的自動取件，夾爪負載能力大，強度高，實現了無人化上下料，同時解決了人工上下料帶來的危險性、勞動強度過大以及效率低下的問題。

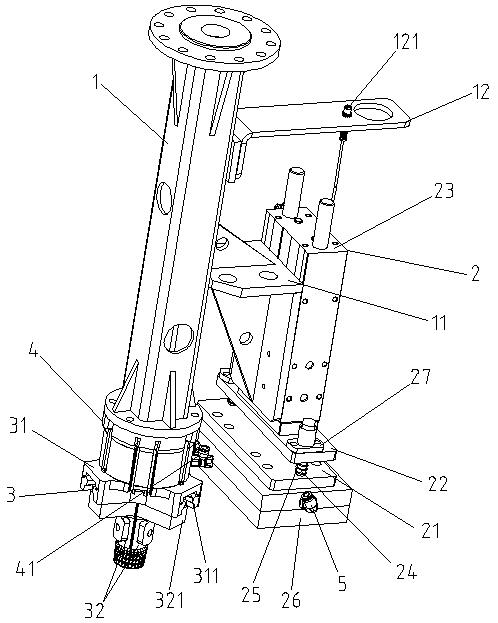

2、本實用新型技術方案是一種兩用式氣動夾爪，包括主架、安裝在主架上的吸盤組件和手爪組件，所述手爪組件包括氣動定心氣缸、連接氣動定心氣缸的手爪夾；所述吸盤組件包括吸盤安裝板、連接吸盤安裝板的導套板；所述導套板上設有三軸氣缸和導桿；所述吸盤安裝板連接在導桿上，吸盤安裝板與導套板之間的導桿上設有壓縮彈簧；所述吸盤安裝板上設有海綿吸盤。

3、進一步的，為了提高穩定性，所述主架一側設有支架板，所述三軸氣缸安裝支架板上。

4、進一步的，所述主架上端還設有線管座。

5、進一步的，為了增強和控制氣缸的動作，所述線管座上設有對應三軸氣缸的磁性開關。

6、進一步的，為了減小摩擦，所述導桿與導套板之間設有無油襯套。

7、進一步的，所述氣動定心氣缸與主架之間通過氣缸法蘭連接，所述氣缸法蘭上還設有連通氣動定心氣缸的節流閥；所述氣動定心氣缸上設有滑槽，所述手爪夾上設有滑塊，所述滑塊安裝在滑槽內。

8、進一步的，所述吸盤安裝板還設有進氣彎頭。

9、本實用新型的有益效果在于，一種兩用式氣動夾爪，主要由主架、安裝在主架上的吸盤組件和手爪組件組成，手爪組件包括有氣動定心氣缸、連接氣動定心氣缸的手爪夾；吸盤組件由吸盤安裝板、連接吸盤安裝板的導套板組成，在導套板上設有三軸氣缸和導桿，通過三軸氣缸控制導套板上下運動從而帶動吸盤組件上下運動，吸盤安裝板連接在導桿上，吸盤安裝板與導套板之間的導桿上設有壓縮彈簧，彈簧壓縮時會保護吸盤過壓，導桿起到定中作用，吸盤安裝板上設有海綿吸盤，氣動定心氣缸上設有滑槽，手爪夾上設有滑塊，滑塊安裝在滑槽內且可以在滑槽內運動，一種兩用式氣動夾爪，可以實現兼容夾取工件以及吸取隔板的兩用式氣動夾爪，實現了一爪兩用，并且兼容多種不同內徑的工件的自動取件，夾爪負載能力大，強度高，實現了無人化上下料，同時解決了人工上下料帶來的危險性、勞動強度過大以及效率低下的問題。

技術特征：

1.一種兩用式氣動夾爪，包括主架、安裝在主架上的吸盤組件和手爪組件，其特征在于，所述手爪組件包括氣動定心氣缸、連接氣動定心氣缸的手爪夾；所述吸盤組件包括吸盤安裝板、連接吸盤安裝板的導套板；所述導套板上設有三軸氣缸和導桿；所述吸盤安裝板連接在導桿上，吸盤安裝板與導套板之間的導桿上設有壓縮彈簧；所述吸盤安裝板上設有海綿吸盤。

2.根據權利要求1所述的一種兩用式氣動夾爪，其特征在于：所述主架一側設有支架板，所述三軸氣缸安裝支架板上。

3.根據權利要求1所述的一種兩用式氣動夾爪，其特征在于：所述主架上端還設有線管座。

4.根據權利要求3所述的一種兩用式氣動夾爪，其特征在于：所述線管座上設有對應三軸氣缸的磁性開關。

5.根據權利要求1所述的一種兩用式氣動夾爪，其特征在于：所述導桿與導套板之間設有無油襯套。

6.根據權利要求1所述的一種兩用式氣動夾爪，其特征在于：所述氣動定心氣缸與主架之間通過氣缸法蘭連接，所述氣缸法蘭上還設有連通氣動定心氣缸的節流閥；所述氣動定心氣缸上設有滑槽，所述手爪夾上設有滑塊，所述滑塊安裝在滑槽內。

7.根據權利要求1所述的一種兩用式氣動夾爪，其特征在于：所述吸盤安裝板還設有進氣彎頭。

技術總結
本技術涉及機加工上下料技術領域，特別涉及一種兩用式氣動夾爪，包括主架、安裝在主架上的吸盤組件和手爪組件，所述手爪組件包括氣動定心氣缸、連接氣動定心氣缸的手爪夾；所述吸盤組件包括吸盤安裝板、連接吸盤安裝板的導套板；所述導套板上設有三軸氣缸和導桿；所述吸盤安裝板連接在導桿上，吸盤安裝板與導套板之間的導桿上設有壓縮彈簧；所述吸盤安裝板上設有海綿吸盤。本技術可以實現兼容夾取工件以及吸取隔板的兩用式氣動夾爪，實現了一爪兩用，并且兼容多種不同內徑的工件的自動取件，夾爪負載能力大，強度高，實現了無人化上下料，同時解決了人工上下料帶來的危險性、勞動強度過大以及效率低下的問題。

技術研發人員：朱紀林,余夏洋,黃燦坤
受保護的技術使用者：廣東智造二零四九科技有限公司
技術研發日：20240722
技術公布日：2025/4/24
