本技術涉及擠壓鋸切加工技術，具體涉及一種新型鋸切壓墊。

背景技術：

1、常規海綿材質制作的擠壓鋸切壓墊在吸入較多鋸切油后，在壓持型材后會被迫擠出鋸切油到型材上，導致型材臟污。在鋁合金擠壓行業，會影響后續噴砂工序的噴砂輕重，導致對應油污位置在氧化后的型材表面上出現色斑。

技術實現思路

1、為解決上述問題，本實用新型的目的在于提供一種新型鋸切壓墊。

2、根據本實用新型，提供一種新型鋸切壓墊，包括：框架和海綿體，其中，該框架包括：用于安裝鋸切設備的安裝面，用于壓著型材以輔助鋸切的壓持面，連接于安裝面與壓持面之間的主支撐，在安裝面與壓持面以及主支撐之間的收納空間中，形成有多個用于收納海綿體的收納槽，各收納槽在框架縱長方向的至少一端側開口，各收納槽的槽底面以斜坡面的形式構成，從槽底面的橫向外端側以低于相應收納槽中的海綿體的高度向上延伸有保持壁，從而形成用于朝橫向側露出海綿體的縫隙。

3、優選地，收納空間中形成有多層收納槽，靠上方側的收納槽的槽底面中開設有通往下一層側的落液孔。

4、優選地，相對于水平面，靠上方側的槽底面與靠下方側的槽底面比更為傾斜。

5、優選地，安裝面的兩側開設有用于安裝鋸切設備的螺栓孔。

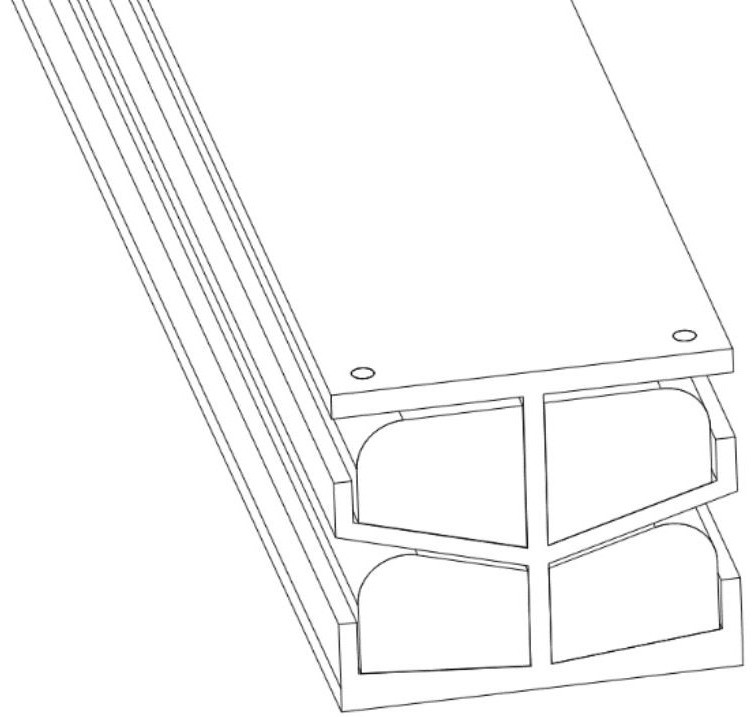

6、優選地，框架在橫截面視圖中呈王字結構，形成有上下兩層的收納槽，作為保持壁的防護壁ⅱ和作為槽底面的斜坡壁構成主支撐橫向兩側的上層收納槽，在橫向兩側的斜坡壁各自靠近主支撐的地方設計有落液孔。

7、優選地，框架的材質為彈性體材料。

8、優選地，框架的材質為橡膠。

9、本實用新型的有益效果：鋸切時濺出的油污會吸入海綿體，其中上面的海綿體在受到擠壓后，里面的鋸切液會順著落液孔落到下面的海綿體，下面的海綿體受到擠壓后，里面的鋸切液會順著鋸切壓墊的非出鋸一側排出，不會落到型材上，且流出的鋸切液會流到特定容器，過濾后可重新使用，節省成本。

10、為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型做進一步的詳細描述。

技術特征：

1.一種新型鋸切壓墊，其特征在于，包括：框架（10）和海綿體，其中，該框架（10）包括：用于安裝鋸切設備（200）的安裝面（12），用于壓著型材以輔助鋸切的壓持面（15），連接于安裝面（12）與壓持面（15）之間的主支撐（11），在安裝面（12）與壓持面（15）以及主支撐（11）之間的收納空間中，形成有多個用于收納海綿體的收納槽，各收納槽在框架縱長方向的至少一端側開口，各收納槽的槽底面以斜坡面的形式構成，從槽底面的橫向外端側以低于相應收納槽中的海綿體的高度向上延伸有保持壁，從而形成用于朝橫向側露出海綿體的縫隙。

2.根據權利要求1所述的新型鋸切壓墊，其特征在于，收納空間中形成有多層收納槽，靠上方側的收納槽的槽底面中開設有通往下一層側的落液孔（14）。

3.根據權利要求2所述的新型鋸切壓墊，其特征在于，相對于水平面，靠上方側的槽底面與靠下方側的槽底面比更為傾斜。

4.根據權利要求1所述的新型鋸切壓墊，其特征在于，安裝面（12）的兩側開設有用于安裝鋸切設備（200）的螺栓孔（13）。

5.根據權利要求1至3中任一項所述的新型鋸切壓墊，其特征在于，框架（10）在橫截面視圖中呈王字結構，形成有上下兩層的收納槽，作為保持壁的防護壁ⅱ（18）和作為槽底面的斜坡壁（19）構成主支撐（11）橫向兩側的上層收納槽，在橫向兩側的斜坡壁（19）各自靠近主支撐（11）的地方設計有落液孔（14）。

6.根據權利要求1所述的新型鋸切壓墊，其特征在于，框架（10）的材質為彈性體材料。

7.根據權利要求6所述的新型鋸切壓墊，其特征在于，框架（10）的材質為橡膠。

技術總結
一種新型鋸切壓墊，包括：框架和海綿體，其中，該框架包括：用于安裝鋸切設備的安裝面，用于壓著型材以輔助鋸切的壓持面，連接于安裝面與壓持面之間的主支撐，在安裝面與壓持面以及主支撐之間的收納空間中，形成有多個用于收納海綿體的收納槽，各收納槽在框架縱長方向的至少一端側開口，各收納槽的槽底面以斜坡面的形式構成，從槽底面的橫向外端側以低于相應收納槽中的海綿體的高度向上延伸有保持壁，從而形成用于朝橫向側露出海綿體的縫隙。鋸切時濺出的油污會吸入海綿體，不會落到型材上，且流出的鋸切液會流到特定容器，過濾后可重新使用，節省成本。

技術研發人員：張亞桐,雷占英,陳旭,于秀汀,李顯峰,栗智鵬
受保護的技術使用者：中信渤海鋁業（滁州）有限公司
技術研發日：20240920
技術公布日：2025/4/28
