本技術涉及夾具領域,具體為一種光伏鋁材邊框加工用夾具。
背景技術:
1、光伏鋁材邊框在光伏行業中扮演著重要的角色,它主要用于保護和支撐光伏電池板,確保光伏組件的穩定性和耐久性。
2、目前,公告號為cn217703118u的中國實用新型,公開了一種鋁材加工用夾具,包括固定架,所述固定架的一側具有夾持塊,所述夾持塊的內部具有螺紋桿,所述螺紋桿活動地安裝于所述夾持塊內部,且所述螺紋桿貫穿固定架,所述夾持塊的內部具有固定部,所述固定架安裝于所述夾持塊與固定架之間,所述固定架的外側具有調節部,所述固定部包括:彈性體,設置于所述夾持塊內側,所述彈性體的內部開設擠壓腔;以及活動地設置于所述夾持塊內部的推板。通過這種鋁材加工用夾具,能夠用于對鋁材進行夾持,且相對于普通的虎鉗夾持夾具,具備能夠穩定的對鋁材進行夾持,且避免在進行夾持時夾持過度的情況出現等優點。
3、然而,根據上述方案仍不能夠快捷高效地對兩個光伏鋁材進行快速雙向夾持,同時還不能夠快捷高效地根據光伏鋁材邊框寬度進行調節限位。
技術實現思路
1、為解決上述問題,本實用新型的目的在于提供一種光伏鋁材邊框加工用夾具。
2、根據本實用新型的一方面,提供一種光伏鋁材邊框加工用夾具,包括底板和限位機構,其特征在于,底板兩側分別開設有孔,各孔設置于隔開相對的兩條第一滑槽之間,各氣缸的伸縮端從底板的下方穿過孔固定連接有第一梯形塊,各第一梯形塊的兩側均設有第一滑塊,各第一滑塊的表面滑動連接有第二梯形塊,其中,各第二梯形塊的一側開設有與第一滑塊相適配的第二滑槽,各第二梯形塊的底部設置有第二滑塊,各第二滑塊的表面與對應的第一滑槽滑動連接,限位機構包括限位塊,限位塊的底部設置有第三滑塊,第三滑塊的表面與對應的第一滑槽滑動連接,第三滑塊的內部螺紋連接有限位螺栓,限位螺栓底部能夠從第三滑塊的底部伸出與底板接觸。
3、優選地,各第二梯形塊的另一側設置有第一防滑墊,各限位塊的朝向對應的第一防滑墊的一側設置有第二防滑墊。
4、優選地,孔兩側的兩條第一滑槽設置成縱向一致或彼此平行地錯開。
5、優選地,第二滑塊的表面與對應的第一滑槽以構成形狀配合關系的方式滑動連接。
6、優選地,第三滑塊的表面與對應的第一滑槽以構成形狀配合關系的方式滑動連接。
7、優選地,底板的兩側均栓接有安裝塊,安裝塊的內部套設有安裝螺栓。
8、優選地,代替隔開相對的兩條第一滑槽,構成為中央開設有孔的一體連通的第三滑槽。
9、本實用新型提供了一種光伏鋁材邊框加工用夾具。具備以下有益效果:能夠便捷地對兩個光伏鋁材進行快速雙向夾持,且便于對兩個光伏鋁材進行同時夾持。通過限位機構,能夠便捷地根據光伏鋁材邊框寬度進行調節限位,且提高了該裝置的適用范圍。

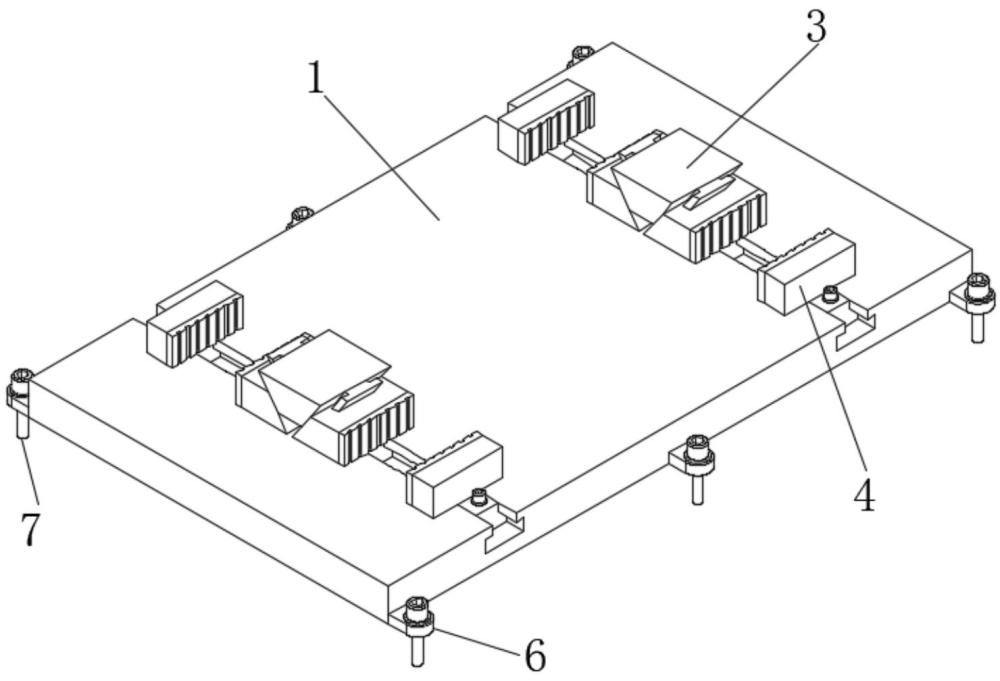

1.一種光伏鋁材邊框加工用夾具,包括底板(1)和限位機構(4),其特征在于,底板(1)兩側分別開設有孔(5),各孔(5)設置于隔開相對的兩條第一滑槽(2)之間,各氣缸(301)的伸縮端從底板(1)的下方穿過孔(5)固定連接有第一梯形塊(302),各第一梯形塊(302)的兩側均設有第一滑塊(303),各第一滑塊(303)的表面滑動連接有第二梯形塊(304),其中,各第二梯形塊(304)的一側開設有與第一滑塊(303)相適配的第二滑槽(305),各第二梯形塊(304)的底部設置有第二滑塊(306),各第二滑塊(306)的表面與對應的第一滑槽(2)滑動連接,限位機構(4)包括限位塊(401),限位塊(401)的底部設置有第三滑塊(402),第三滑塊(402)的表面與對應的第一滑槽(2)滑動連接,第三滑塊(402)的內部螺紋連接有限位螺栓(403),限位螺栓(403)底部能夠從第三滑塊(402)的底部伸出與底板(1)接觸。
2.根據權利要求1所述的光伏鋁材邊框加工用夾具,其特征在于,各第二梯形塊(304)的另一側設置有第一防滑墊(307),各限位塊(401)的朝向對應的第一防滑墊(307)的一側設置有第二防滑墊(405)。
3.根據權利要求1所述的光伏鋁材邊框加工用夾具,其特征在于,孔(5)兩側的兩條第一滑槽(2)設置成縱向一致或彼此平行地錯開。
4.根據權利要求2所述的光伏鋁材邊框加工用夾具,其特征在于,第二滑塊(306)的表面與對應的第一滑槽(2)以構成形狀配合關系的方式滑動連接。
5.根據權利要求1所述的光伏鋁材邊框加工用夾具,其特征在于,第三滑塊(402)的表面與對應的第一滑槽(2)以構成形狀配合關系的方式滑動連接。
6.根據權利要求1所述的光伏鋁材邊框加工用夾具,其特征在于,底板(1)的兩側均栓接有安裝塊(6),安裝塊(6)的內部套設有安裝螺栓(7)。
7.根據權利要求1所述的光伏鋁材邊框加工用夾具,其特征在于,代替隔開相對的兩條第一滑槽(2),構成為中央開設有孔(5)的一體連通的第三滑槽。
