本申請涉及半導體加工，特別涉及一種半導體切筋成型設備。

背景技術：

1、在半導體制造領域，隨著電子產品小型化、高性能化的飛速發展，對半導體器件的生產效率與精度要求愈發嚴苛。傳統工藝在加工板上對半導體的布局上，通常采用了簡單矩陣式布局，看似整齊排列的半導體卻缺乏有效的引導與定位結構。在加工過程中，尤其是切斷半導體與加工板的連接后，半導體極易發生位置偏移。這不僅破壞了加工的連續性，使得后續工序銜接不暢，大大降低生產效率，同時，還因位置的不確定性導致后續沖切、折彎操作的尺寸精度失控，從而影響產品的生產質量。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N半導體切筋成型設備，能夠提高產品的加工精度和加工效率。

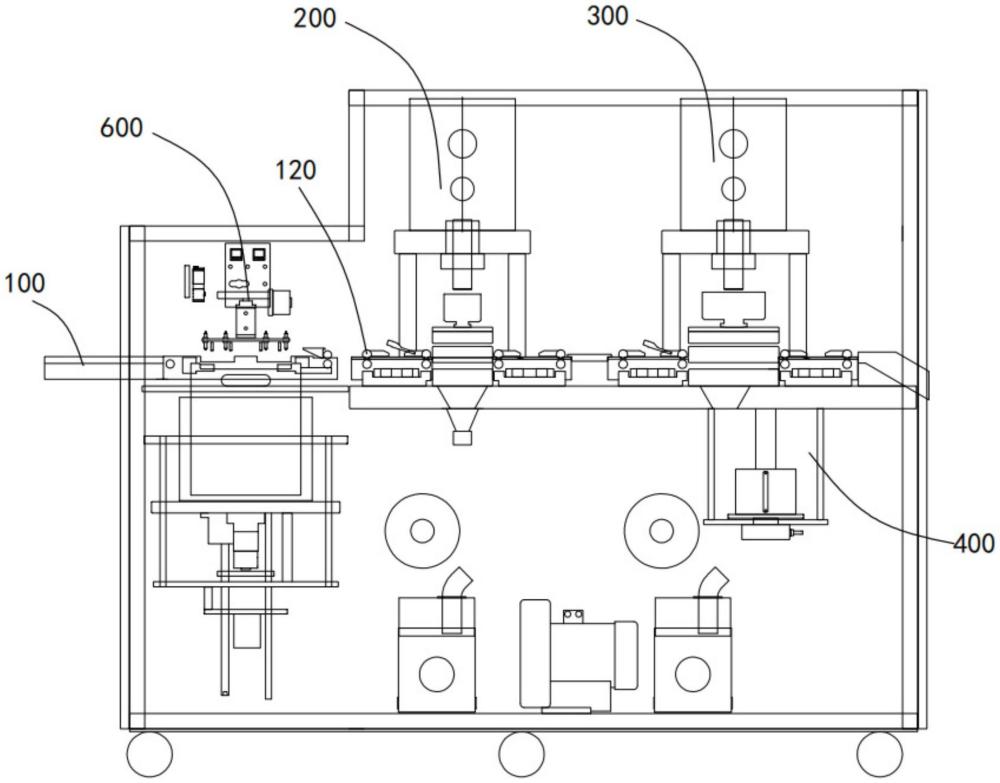

2、本申請?zhí)峁┝艘环N半導體切筋成型設備，包括：

3、直線輸送線，所述直線輸送線上放置有若干個加工板，所述加工板包括若干個加工窗口，所述加工窗口的長度方向與所述直線輸送線的輸送方向一致，所述加工窗口內設有若干個沿所述直線輸送線的輸送方向排列的半導體；所述半導體包括注塑外殼和引線框，所述引線框從所述注塑外殼的兩側伸出并與所述加工窗口的兩側邊緣處連接，相鄰所述半導體的所述注塑外殼之間通過第一連接件連接，靠近所述加工窗口端部的所述半導體的所述注塑外殼通過所述第一連接件與所述加工窗口的端部邊緣處連接；

4、第一沖切裝置，所述第一沖切裝置設置于所述直線輸送線的側旁，用于依次切除所有所述第一連接件，和所述注塑外殼其中一側的所述引線框與所述加工窗口之間的連接；

5、沖切折彎裝置，所述沖切折彎裝置設置于所述直線輸送線的側旁，且位于所述第一沖切裝置沿所述直線輸送線的輸送方向的后側，用于依次切除所述注塑外殼另一側的所述引線框與所述加工窗口之間的連接，和將所述注塑外殼兩側的引線框折彎；

6、收料裝置，所述收料裝置設置于所述沖切折彎裝置沿所述直線輸送線的輸送方向的后端，用于收納完成切筋成型的所述半導體。

7、根據本申請實施例的半導體切筋成型設備，至少具有如下有益效果：在本申請中，加工板上獨特的加工窗口設計成為整個流程的關鍵布局基礎，加工窗口的長度方向與直線輸送線的輸送方向一致，半導體沿著此方向整齊排列在窗口內，半導體包括注塑外殼和引線框，引線框從注塑外殼的兩側伸出并與加工窗口的兩側邊緣處連接，相鄰半導體的注塑外殼之間通過第一連接件連接，靠近加工窗口端部的半導體的注塑外殼通過第一連接件與加工窗口的端部邊緣處連接。在生產時，直線輸送線啟動，將放置有若干加工板的托盤平穩地向前輸送，當加工板移動到第一沖切裝置下方時，第一沖切裝置依次切除所有第一連接件，以及注塑外殼其中一側的引線框與加工窗口之間的連接，由于半導體被限定在加工窗口內，沖切過程中不會出現位置偏移，保證了高精度的沖切效果。緊接著，加工板繼續沿著直線輸送線前進，到達沖切折彎裝置處，沖切折彎裝置先切除注塑外殼另一側的引線框與加工窗口之間的連接，此時半導體雖已與加工板不存在直接的連接關系，但是因?yàn)榘雽?dǎo)體還依舊處于加工窗口內，加工窗口的端部推著里面的半導體移動，保證了半導體能夠有序隨著加工窗口移動，確保其順利進入折彎工序。隨后沖切折彎裝置將注塑外殼兩側的引線框折彎，加工窗口對半導體的精準定位使得沖切、折彎等工序的尺寸精度得到極大保障，同時由于加工窗口的作用，在沖切折彎時不需要重新定位，提高了產品的加工效率。最后，完成切筋成型的半導體隨著加工板移動到收料裝置位置，成品半導體會自然掉落至收料裝置中，從而完成整個生產流程。除此之外，本申請還采用了直線輸送線的方式，避免了因轉彎移送而導致的加工停頓和位置調整，大幅縮短了每個半導體的加工時間，提升了整體加工效率。

8、根據本申請的一些實施例，所述直線輸送線包括兩條直線導軌和若干個傳動輪，兩條所述直線導軌之間的間距小于所述加工板的寬度，若干個所述傳動輪間隔設置于其中一個所述直線導軌上，相鄰兩個傳動輪之間的間距小于所述加工板的長度。

9、根據本申請的一些實施例，所述第一沖切裝置包括第一沖切模頭，所述第一沖切模頭的底部沿所述直線輸送線的輸送方向至少依次設有第一切割頭和第二切割頭，所述第一切割頭用于切除所有所述第一連接件，所述第二切割頭用于切除所述注塑外殼其中一側的所述引線框與所述加工窗口之間的連接。

10、根據本申請的一些實施例，所述沖切折彎裝置包括沖切折彎模頭和底板，所述底板位于兩條所述直線導軌下方，所述沖切折彎模頭位于所述底板的上方，所述沖切折彎模頭用于依次切除所述注塑外殼另一側的所述引線框與所述加工窗口之間的連接，和將所述注塑外殼兩側的引線框折彎，所述底板用于承托從所述加工板掉落的所述半導體，且掉落的所述半導體的上表面高于所述加工窗口的位置，以使隨著所述直線輸送線的傳動，所述加工窗口的端部能夠推動所述半導體移動。

11、根據本申請的一些實施例，所述沖切折彎模頭的底部沿所述直線輸送線的輸送方向依次設有第三切割頭和若干個折彎頭，所述第三切割頭用于切除所述注塑外殼另一側的所述引線框與所述加工窗口之間的連接，若干個所述折彎頭分別用于將所述注塑外殼兩側的引線框進行不同程度的折彎，所述底板在所述第三切割頭的切割位置處和所述折彎頭的折彎位置處均設有避讓槽。

12、根據本申請的一些實施例，在沖切前，所述沖切折彎模頭和所述底板之間的距離為第一間距，所述第一間距大于所述半導體在折彎前的高度，且所述第一間距小于兩倍所述半導體在折彎前的高度。

13、根據本申請的一些實施例，所述收料裝置設置于所述底板沿所述直線輸送線的輸送方向的后端，用于接收從所述底板上掉落的已完成折彎的所述半導體。

14、根據本申請的一些實施例，還包括第一圖像識別模組和第一取料模組，所述底板的長度大于所述沖切折彎模頭的長度，所述第一圖像識別模組和所述第一取料模組設置于所述沖切折彎模頭沿所述直線輸送線的輸送方向的后側，且位于所述底板的上方；所述第一圖像識別模組用于采集從所述沖切折彎模頭傳輸出來的所述半導體的第一圖像信息，所述第一取料模組用于根據所述第一圖像信息，將從所述沖切折彎模頭傳輸出來中不達標的所述半導體取出。

15、根據本申請的一些實施例，還包括上料裝置，所述上料裝置設置于所述直線輸送線的側旁，且位于所述第一沖切裝置沿所述直線輸送線的輸送方向的前側，用于將已完成引線焊接和塑封的加工板移送至所述直線輸送線上。

16、根據本申請的一些實施例，所述上料裝置包括第二圖像識別模組和第二取料模組，所述第二取料模組用于抓取已完成引線焊接和塑封的加工板，所述第二圖像識別模組用于采集所述第二取料模組所抓取的所述加工板的第二圖像信息，所述第二取料模組還用于根據所述第二圖像信息對抓取的所述加工板進行導正，并移送至所述直線輸送線上。

17、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種半導體切筋成型設備，其特征在于，包括：

2.根據權利要求1所述的半導體切筋成型設備，其特征在于，所述直線輸送線包括兩條直線導軌和若干個傳動輪，兩條所述直線導軌之間的間距小于所述加工板的寬度，若干個所述傳動輪間隔設置于其中一個所述直線導軌上，相鄰兩個傳動輪之間的間距小于所述加工板的長度。

3.根據權利要求2所述的半導體切筋成型設備，其特征在于，所述第一沖切裝置包括第一沖切模頭，所述第一沖切模頭的底部沿所述直線輸送線的輸送方向至少依次設有第一切割頭和第二切割頭，所述第一切割頭用于切除所有所述第一連接件，所述第二切割頭用于切除所述注塑外殼其中一側的所述引線框與所述加工窗口之間的連接。

4.根據權利要求2所述的半導體切筋成型設備，其特征在于，所述沖切折彎裝置包括沖切折彎模頭和底板，所述底板位于兩條所述直線導軌下方，所述沖切折彎模頭位于所述底板的上方，所述沖切折彎模頭用于依次切除所述注塑外殼另一側的所述引線框與所述加工窗口之間的連接，和將所述注塑外殼兩側的引線框折彎，所述底板用于承托從所述加工板掉落的所述半導體，且掉落的所述半導體的上表面高于所述加工窗口的位置，以使隨著所述直線輸送線的傳動，所述加工窗口的端部能夠推動所述半導體移動。

5.根據權利要求4所述的半導體切筋成型設備，其特征在于，所述沖切折彎模頭的底部沿所述直線輸送線的輸送方向依次設有第三切割頭和若干個折彎頭，所述第三切割頭用于切除所述注塑外殼另一側的所述引線框與所述加工窗口之間的連接，若干個所述折彎頭分別用于將所述注塑外殼兩側的引線框進行不同程度的折彎，所述底板在所述第三切割頭的切割位置處和所述折彎頭的折彎位置處均設有避讓槽。

6.根據權利要求4所述的半導體切筋成型設備，其特征在于，在沖切前，所述沖切折彎模頭和所述底板之間的距離為第一間距，所述第一間距大于所述半導體在折彎前的高度，且所述第一間距小于兩倍所述半導體在折彎前的高度。

7.根據權利要求4所述的半導體切筋成型設備，其特征在于，所述收料裝置設置于所述底板沿所述直線輸送線的輸送方向的后端，用于接收從所述底板上掉落的已完成折彎的所述半導體。

8.根據權利要求7所述的半導體切筋成型設備，其特征在于，還包括第一圖像識別模組和第一取料模組，所述底板的長度大于所述沖切折彎模頭的長度，所述第一圖像識別模組和所述第一取料模組設置于所述沖切折彎模頭沿所述直線輸送線的輸送方向的后側，且位于所述底板的上方；所述第一圖像識別模組用于采集從所述沖切折彎模頭傳輸出來的所述半導體的第一圖像信息，所述第一取料模組用于根據所述第一圖像信息，將從所述沖切折彎模頭傳輸出來中不達標的所述半導體取出。

9.根據權利要求1所述的半導體切筋成型設備，其特征在于，還包括上料裝置，所述上料裝置設置于所述直線輸送線的側旁，且位于所述第一沖切裝置沿所述直線輸送線的輸送方向的前側，用于將已完成引線焊接和塑封的加工板移送至所述直線輸送線上。

10.根據權利要求9所述的半導體切筋成型設備，其特征在于，所述上料裝置包括第二圖像識別模組和第二取料模組，所述第二取料模組用于抓取已完成引線焊接和塑封的加工板，所述第二圖像識別模組用于采集所述第二取料模組所抓取的所述加工板的第二圖像信息，所述第二取料模組還用于根據所述第二圖像信息對抓取的所述加工板進行導正，并移送至所述直線輸送線上。

技術總結
本申請公開了一種半導體切筋成型設備，包括：直線輸送線、第一沖切裝置、沖切折彎裝置和收料裝置，直線輸送線上放置有加工板，加工板包括若干加工窗口，加工窗口的長度方向與輸送方向一致，加工窗口內設有若干個沿輸送方向排列的半導體；半導體包括注塑外殼和引線框，引線框與加工窗口的兩側連接，相鄰的注塑外殼之間通過第一連接件連接，靠近加工窗口端部的注塑外殼通過第一連接件與加工窗口的端部連接；第一沖切裝置設置用于依次切除所有第一連接件，和注塑外殼其中一側的引線框與加工窗口之間的連接；沖切折彎裝置用于依次切除注塑外殼另一側的引線框與加工窗口之間的連接，和將注塑外殼兩側的引線框折彎。本申請能夠提高加工精度和加工效率。

技術研發人員：黃美林,李建興
受保護的技術使用者：廣東臺進半導體科技有限公司
技術研發日：
技術公布日：2025/4/24
