本發明涉及一種保溫輥道，具體為一種線材輸送用保溫輥道。

背景技術：

1、在鋼鐵行業中，如軋鋼廠生產過程中，軋制物件需反復進行軋制才能達到最終產品，而吐絲機吐出來的高速線則需要借助輥道進行輸送至至集卷區域。

2、在現有技術中，通常是借助輥道對高速線進行輸送，但是由于在輸送的過程中鋼鐵會逐漸冷卻，在進行反復軋制還需要重新提升其溫度，造成一定的資源浪費，同時高溫也會導致周圍環境的升高，進而影響工作環境，而保溫裝置可對軋制物件的輻射熱包藏在保溫罩內，避免了較大的溫降，提高軋機作業率，其次，保溫罩若用于成品運送輥道可調節產品組織結構，提高產品質量，鑒于此，我們提出了一種線材輸送用保溫輥道。

技術實現思路

1、本發明要解決的技術問題在于克服現有技術的不足，提供一種線材輸送用保溫輥道。

2、為實現上述目的，本發明的技術方案是：

3、本發明一種線材輸送用保溫輥道，包括第一框架與第二框架，所述第一框架與第二框架之間固定連接有工字鋼，所述第二框架上固定連接有第一底座，所述第一底座與第二框架之間設置有固定組件，所述第一底座上固定連接有框架，所述框架的右側表面轉動連接有連接臂，所述連接臂的下側表面固定連接有保溫罩，所述連接臂與保溫罩之間借助固定組件連接，所述框架上轉動連接有液壓伸縮桿，所述液壓伸縮桿的上端與連接臂轉動連接，所述第二框架的下側表面固定連接有下支架框架，所述下支架框架與第二框架之間同樣借助固定組件連接，所述第二框架上設置有傳輸組件。

4、作為本發明的一種優選技術方案，所述傳輸組件包括兩個鋼板，兩個所述鋼板分別固定連接在第二框架的左右兩側表面，所述鋼板設置為l形，所述第二框架的上側表面固定連接有c形鋼。

5、作為本發明的一種優選技術方案，所述c形鋼的上側表面固定連接有第一軸承座，兩個所述第一軸承座的內部轉動連接有傳動輥。

6、作為本發明的一種優選技術方案，所述第二框架上固定連接有安裝框架，所述安裝框架上同樣設置有第二軸承座。

7、作為本發明的一種優選技術方案，所述第二軸承座上轉動連接有錐輥，所述傳動輥與錐輥的左端均固定連接有鏈輪。

8、作為本發明的一種優選技術方案，兩個所述鏈輪之間嚙合連接有鏈條。

9、作為本發明的一種優選技術方案，所述c形鋼與第一軸承座之間同樣通過固定組件連接，所述傳動輥的內部設置為中空。

10、作為本發明的一種優選技術方案，所述固定組件包括六角螺栓、六角螺母與墊片。

11、作為本發明的一種優選技術方案，所述六角螺母螺紋套設在六角螺栓的外表面，所述墊片活動套設在六角螺栓的外表面。

12、采用上述技術方案后，本發明所提供的線材輸送用保溫輥道與現有技術相比具有以下有益效果：

13、(1)該線材輸送用保溫輥道，通過保溫罩的設置，可以在傳輸線材時，能夠提供保溫功能，降低在傳輸過程中溫度的流失，從而降低后續重新升溫時所需的能源，且可以有效降低輥道周圍的工作溫度，提升工作人員工作環境的舒適。

14、(2)該線材輸送用保溫輥道，通過鏈輪配合鏈條帶動傳動輥運動，從而對線材進行輸送，借助六角螺栓、六角螺母與墊片可以保證結構之間連接的穩定性，且利用錐輥的設置，能夠對線材進行導向作用。

技術特征：

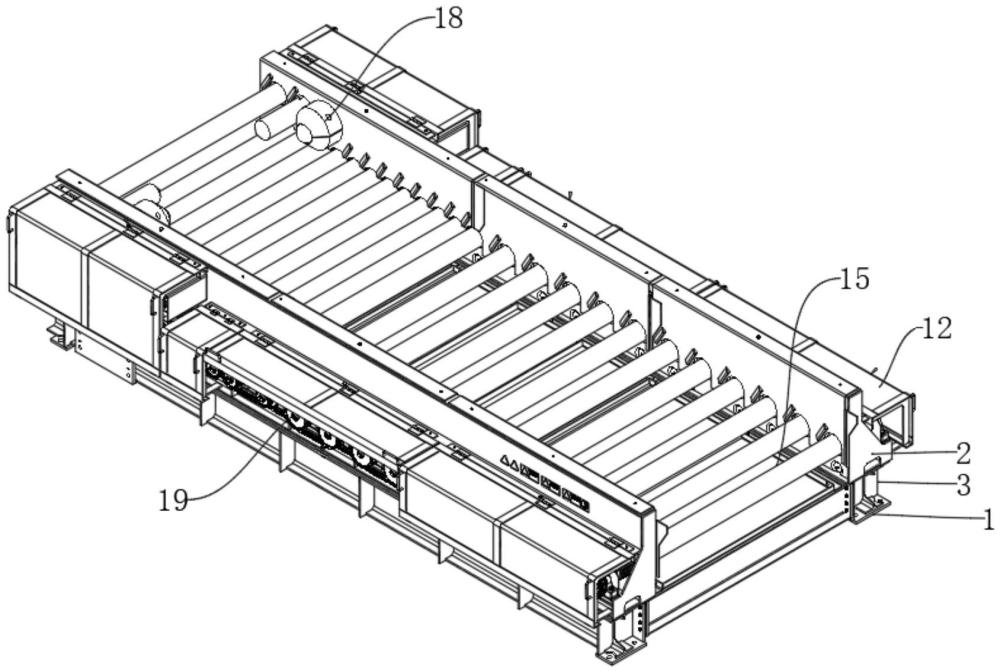

1.一種線材輸送用保溫輥道，包括第一框架(1)與第二框架(2)，其特征在于，所述第一框架(1)與第二框架(2)之間固定連接有工字鋼(3)，所述第二框架(2)上固定連接有第一底座(4)，所述第一底座(4)與第二框架(2)之間設置有固定組件(5)，所述第一底座(4)上固定連接有框架(6)，所述框架(6)的右側表面轉動連接有連接臂(8)，所述連接臂(8)的下側表面固定連接有保溫罩(9)，所述連接臂(8)與保溫罩(9)之間借助固定組件(5)連接，所述框架(6)上轉動連接有液壓伸縮桿(10)，所述液壓伸縮桿(10)的上端與連接臂(8)轉動連接，所述第二框架(2)的下側表面固定連接有下支架框架(11)，所述下支架框架(11)與第二框架(2)之間同樣借助固定組件(5)連接，所述第二框架(2)上設置有傳輸組件。

2.根據權利要求1所述的一種線材輸送用保溫輥道，其特征在于，所述傳輸組件包括兩個鋼板(12)，兩個所述鋼板(12)分別固定連接在第二框架(2)的左右兩側表面，所述鋼板(12)設置為l形，所述第二框架(2)的上側表面固定連接有c形鋼(13)。

3.根據權利要求2所述的一種線材輸送用保溫輥道，其特征在于，所述c形鋼(13)的上側表面固定連接有第一軸承座(14)，兩個所述第一軸承座(14)的內部轉動連接有傳動輥(15)。

4.根據權利要求1所述的一種線材輸送用保溫輥道，其特征在于，所述第二框架(2)上固定連接有安裝框架(16)，所述安裝框架(16)上同樣設置有第二軸承座(17)。

5.根據權利要求4所述的一種線材輸送用保溫輥道，其特征在于，所述第二軸承座(17)上轉動連接有錐輥(18)，所述傳動輥(15)與錐輥(18)的左端均固定連接有鏈輪(19)。

6.根據權利要求5所述的一種線材輸送用保溫輥道，其特征在于，兩個所述鏈輪(19)之間嚙合連接有鏈條。

7.根據權利要求3所述的一種線材輸送用保溫輥道，其特征在于，所述c形鋼(13)與第一軸承座(14)之間同樣通過固定組件(5)連接，所述傳動輥(15)的內部設置為中空。

8.根據權利要求1所述的一種線材輸送用保溫輥道，其特征在于，所述固定組件包括六角螺栓(20)、六角螺母(21)與墊片(22)。

9.根據權利要求8所述的一種線材輸送用保溫輥道，其特征在于，所述六角螺母(21)螺紋套設在六角螺栓(20)的外表面，所述墊片(22)活動套設在六角螺栓(20)的外表面。

技術總結
本發明公開了一種線材輸送用保溫輥道，包括第一框架與第二框架，所述第一框架與第二框架之間固定連接有工字鋼，所述第二框架上固定連接有第一底座，所述第一底座與第二框架之間設置有固定組件，所述第一底座上固定連接有框架，所述框架的右側表面轉動連接有連接臂，所述連接臂的下側表面固定連接有保溫罩，所述連接臂與保溫罩之間借助固定組件連接，所述框架上轉動連接有液壓伸縮桿，所述液壓伸縮桿的上端與連接臂轉動連接，本發明通過保溫罩的設置，可以在傳輸線材時，能夠提供保溫功能，降低在傳輸過程中溫度的流失，從而降低后續重新升溫時所需的能源，且可以有效降低輥道周圍的工作溫度，提升工作人員工作環境的舒適。

技術研發人員：邱浩杰,崔咚咚,程振東,李潤豪,王江麗
受保護的技術使用者：青島雷霆重工股份有限公司
技術研發日：
技術公布日：2025/4/24
