本發明涉及激光雕刻，具體為一種一體式自動化激光雕刻機及方法。

背景技術：

1、激光雕刻機是一種使用高能量密度的激光束在材料表面產生永久標記或進行切割的設備，它通過聚焦的激光束在材料上蒸發或移除材料來形成文字、圖案或復雜的圖像，廣泛應用于工業制造、個性化定制禮品、裝飾品制作等領域，具有精度高、非接觸式加工、自動化程度高與效率高等特點。

2、公開號cn108145317a公開了激光雕刻機，具體涉及激光加工設備的技術領域。激光雕刻機，包括激光器和位移機構，支撐桿底部轉動連接有第一轉動軸，第一轉動抽上設有第一斜齒輪，第一斜齒輪底部設有海綿和清潔毛，兩個支撐桿之間轉動連接有第二轉動軸，第二轉動軸設有風輪和第二斜齒輪；水囊底部固定有兩個連接桿，兩個連接桿之間滑動連接有第一支撐架，第一支撐架上轉動連接有第三轉動軸和第四轉動軸，第三轉動軸上設有驅動輪，第四轉動軸上設有凸輪，第三轉動軸與第四轉動軸之間連接有皮帶，水囊一側設有進氣管和第一單向閥、另一側設有噴氣機構和水管。

3、雖然上述申請以及現有技術中能夠克服在雕刻過程中定位機構發生晃動的問題，但是當上述申請以及現有技術中對木板進行加工時，激光雕刻會使木板的頂部發生炭化的情況出現，因此需要對炭化的部分使用清理工具進行處理，且在對炭化的部分進行處理時，炭化的部分會殘留在清理工具的表面，因此需要對清理工具的表面進行處理，以此來保障后續對木板炭化部分的清理效果，且在對清理工具進行處理時，殘留在清理工具表面的炭化部分會形成揚塵，因此會使箱體的內部產生灰塵堆積，故而我們提出了一種一體式自動化激光雕刻機及方法。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種一體式自動化激光雕刻機及方法，具備炭化清理、避免附著與防止揚塵等優點，解決了上述申請以及現有技術中對木板進行加工時，激光雕刻會使木板的頂部發生炭化的情況出現，因此需要對炭化的部分使用清理工具進行處理，且在對炭化的部分進行處理時，炭化的部分會殘留在清理工具的表面，因此需要對清理工具的表面進行處理，以此來保障后續對木板炭化部分的清理效果，且在對清理工具進行處理時，殘留在清理工具表面的炭化部分會形成揚塵，因此會使箱體的內部產生灰塵堆積的問題。

3、(二)技術方案

4、為實現上述炭化清理、避免附著與防止揚塵等目的，本發明提供如下技術方案：一種一體式自動化激光雕刻機，包括：雕刻箱以及設置在雕刻箱內部的雕刻組件，

5、第一驅動電機，固定連接在所述雕刻箱的內部；

6、操作盒，固定連接在所述雕刻箱的內部；

7、驅動螺桿，固定連接在所述第一驅動電機的輸出端；

8、第一螺塊，螺紋連接在所述驅動螺桿的表面；

9、激光雕刻頭，固定連接在所述第一螺塊的底部；

10、清炭組件，設置在所述雕刻組件的內部，用于對經過雕刻后的木板表面炭化部分進行處理；

11、清底組件，設置在所述雕刻箱的內部，用于對清炭組件進行清理，避免炭化部分殘留在清炭組件的表面，進而影響后續操作；

12、吸塵組件，設置在所述雕刻箱的內部，用于對清底組件工作時所產生的揚塵進行吸收，進而避免揚塵殘留在雕刻箱的內部。

13、進一步的，所述清炭組件包括螺紋連接在驅動螺桿表面的第二螺塊，所述第二螺塊的底部固定連接有驅動馬達，所述驅動馬達的輸出端固定連接有驅動桿，所述驅動桿遠離驅動馬達的一端固定連接有轉盤，所述轉盤遠離驅動桿的一端固定連接有推桿，驅動螺桿具有帶動第二螺塊移動的作用，第二螺塊具有帶動驅動馬達移動的作用，驅動馬達具有帶動驅動桿轉動的作用，驅動桿具有帶動轉盤轉動的作用，轉盤具有帶動推桿轉動的作用。

14、進一步的，所述第二螺塊的底部開設有移動槽，所述移動槽的內部滑動連接有移動塊，所述移動塊的底部固定連接有移動板，所述移動板的一側開設有豎槽，所述推桿設置在豎槽的內部，所述移動板的底部固定連接有電動伸縮桿，所述電動伸縮桿的底部固定連接有砂板，移動槽具有帶動移動塊移動的作用，移動塊具有連接移動板的作用，移動板具有通過電動伸縮桿帶動砂板移動的作用，推桿具有通過豎槽帶動移動板移動的作用。

15、進一步的，所述清底組件包括固定連接在雕刻箱內部的第二驅動電機和轉動連接在雕刻箱內部的第一轉動桿，所述第二驅動電機的輸出端固定連接有蝸桿，所述蝸桿的表面固定連接有主動鏈輪，第二驅動電機具有帶動蝸桿轉動的作用，蝸桿具有帶動主動鏈輪轉動的作用。

16、進一步的，所述第一轉動桿的表面固定連接有從動鏈輪，所述主動鏈輪與從動鏈輪之間通過鏈條進行傳動，所述第一轉動桿的頂部固定連接有驅動盤，所述驅動盤的頂部固定連接有若干刷毛，主動鏈輪具有帶動鏈條轉動的作用，鏈條具有帶動從動鏈輪轉動的作用，從動鏈輪具有帶動第一轉動桿轉動的作用，第一轉動桿具有帶動驅動盤轉動的作用。

17、進一步的，所述雕刻箱的內部固定連接有處理箱，所述處理箱的內部開設有處理腔，所述處理腔的內部開設有水槽，所述水槽的表面固定連通有水管，所述處理腔的一端固定連接有擴散罩，水槽具有吸附炭化揚塵的作用，擴散罩具有聚集揚塵的作用。

18、進一步的，所述吸塵組件包括固定連接在處理腔內部的阻擋板和轉動連接在處理腔內部的第二轉動桿，所述阻擋板的一端開設有若干過濾孔，所述第二轉動桿貫穿阻擋板。

19、進一步的，所述第二轉動桿的表面固定連接有蝸輪、扇葉與刮條，所述蝸輪與蝸桿嚙合傳動，所述刮條與扇葉分別設置在阻擋板的兩側，蝸桿具有帶動蝸輪轉動的作用，蝸輪具有帶動第二轉動桿轉動的作用，第二轉動桿具有帶動扇葉和刮條轉動的作用，扇葉具有提供吸附力的作用，刮條具有刮除阻擋板一側揚塵的作用。

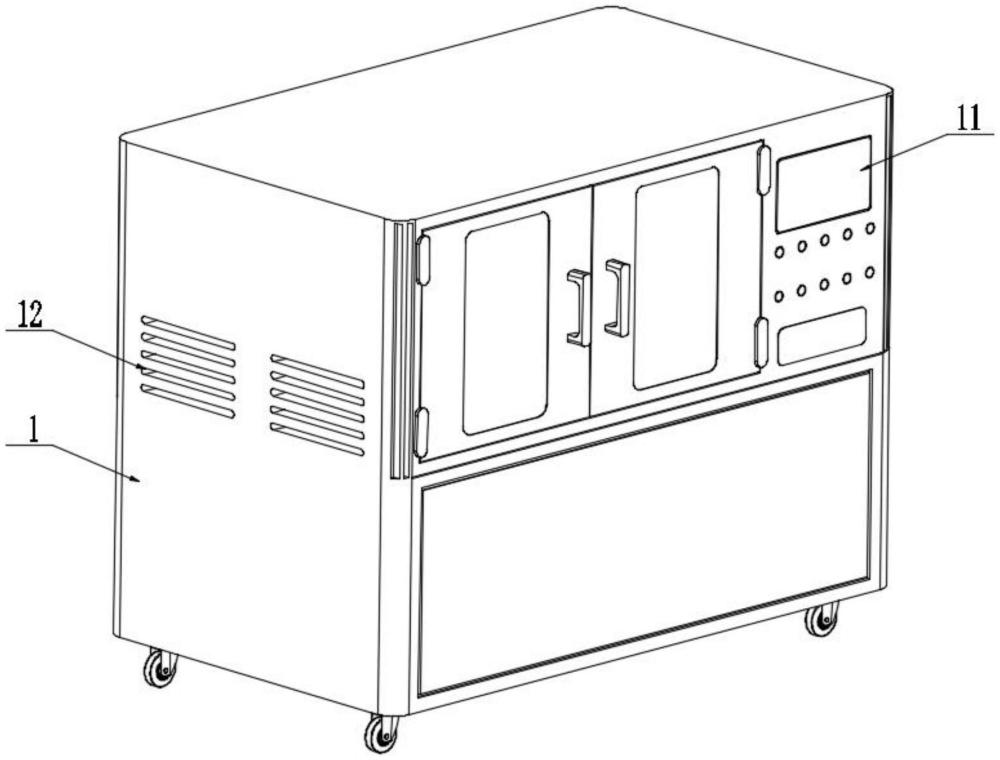

20、進一步的，所述雕刻箱的表面設置有控制面板，所述雕刻箱的一側開設有若干進氣口，所述處理腔遠離擴散罩的一端開設有若干出氣口，若干所述出氣口貫穿雕刻箱遠離若干進氣口的一側。

21、本發明還提供了一種一體式自動化激光雕刻方法，該激光雕刻方法具體包括以下步驟：

22、步驟1、將需要進行雕刻的木板放置在雕刻箱的內部，然后通過雕刻組件對木板進行雕刻印字；

23、步驟2、雕刻完成后，啟動清炭組件，通過清炭組件對木板頂部的炭化部分進行處理，使雕刻完成后的木板表面不會出現炭化的情況；

24、步驟3、清炭組件完成工作后恢復至初始位置，然后啟動清底組件，通過清底組件對清炭組件的底部進行清理，避免影響后續操作；

25、步驟4、在清底組件工作時，清底組件同步驅動吸塵組件，通過吸塵組件將清底組件工作時產生的揚塵進行吸取，進而避免揚塵堆積在雕刻箱的內部。

26、(三)有益效果

27、與現有技術相比，本發明提供了一種一體式自動化激光雕刻機及方法，具備以下有益效果：

28、1、該一體式自動化激光雕刻機及方法，通過雕刻組件與清炭組件的配合使用，啟動第一驅動電機，第一驅動電機通過驅動螺桿帶動第二螺塊移動，使第二螺塊帶動驅動馬達和移動板移動至指定位置，然后啟動電動伸縮桿，電動伸縮桿帶動砂板移動至木板的頂部，然后啟動驅動馬達，驅動馬達通過驅動桿帶動轉盤轉動，使轉盤通過推桿與豎槽帶動移動板往復移動，進而使移動板通過電動伸縮桿帶動砂板往復移動，使砂板對木板頂部的炭化部分進行摩擦處理，使木板頂部的炭化部分得到處理，從而達到了炭化清理的效果。

29、2、該一體式自動化激光雕刻機及方法，通過雕刻組件與清底組件的配合使用，啟動第一驅動電機，第一驅動電機通過驅動螺桿帶動第二螺塊移動，使第二螺塊帶動驅動馬達和移動板移動至指定位置，然后啟動電動伸縮桿，電動伸縮桿帶動砂板移動至驅動盤的頂部，然后啟動第二驅動電機，第二驅動電機通過蝸桿帶動主動鏈輪轉動，主動鏈輪通過鏈條帶動從動鏈輪轉動，使第一轉動桿帶動驅動盤轉動，進而使驅動盤頂部的刷毛對砂板的底部進行清理，使炭化殘渣不再附著在砂板的底部，從而達到了避免附著的效果。

30、3、該一體式自動化激光雕刻機及方法，通過清底組件與吸塵組件的配合使用，第二驅動電機通過蝸桿帶動蝸輪轉動，使蝸輪通過第二轉動桿帶動扇葉和刮條轉動，扇葉的轉動使雕刻箱內部的炭化揚塵被吸收在處理腔的內部，進而附著在阻擋板的一側，刮條在轉動的過程中將附著在阻擋板一側的揚塵進行刮除，進而使揚塵掉落至水槽的內部，進而防止炭化揚塵在雕刻箱的內部聚集，從而達到了防止揚塵的效果。

31、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分的從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在所寫的說明書以及附圖中所特別指出的結構來實現和獲得。
