本發明屬于五金加工，具體地說，涉及一種五金管切割裝置。

背景技術：

1、五金管是生產建設中十分常用的一種材料，五金管在初始時其長度通常都很長，為此需要在使用前將其切割成生產所需的長度，現有技術中，通常人們通過手持切割器具對五金管進行切割，此類操作需要操作這長時間舉著切割器具，容易造成操作這的疲勞，進而影響切割效率，并且需要事先在五金管上確定切割長度進行切割，較為麻煩。

2、為此，相關技術人員設計出如cn110524043b所示的切割裝置，通過將五金管移動至前后兩側夾板之間，且使得切割位置移動至切割片正左側，啟動第一電機和第二電機，即可使得切割片向左移動對五金管進行切割，無需人拿著切割工具對五金管進行切割，避免了手酸痛影響切割效率，并且通過托板的作用，能使得五金管每次被切割的長度一致，通過卡緊板的作用，則能進一步的對五金管進行固定，避免五金管移動影響切割。

3、然而，該裝置在使用時，在切割間隙時都需要人工重新松開管件的夾持，將管件移動到所需的位置后再重新夾持，此類操作較為麻煩，難以實現管件的連續切割。

技術實現思路

1、針對現有技術的不足，本發明的目的在于提供一種五金管切割裝置，以解決上述背景技術中提到的現有技術中管件切割間隙需重新調整夾持狀態的技術問題。

2、為實現前述發明目的，本發明采用的技術方案包括：

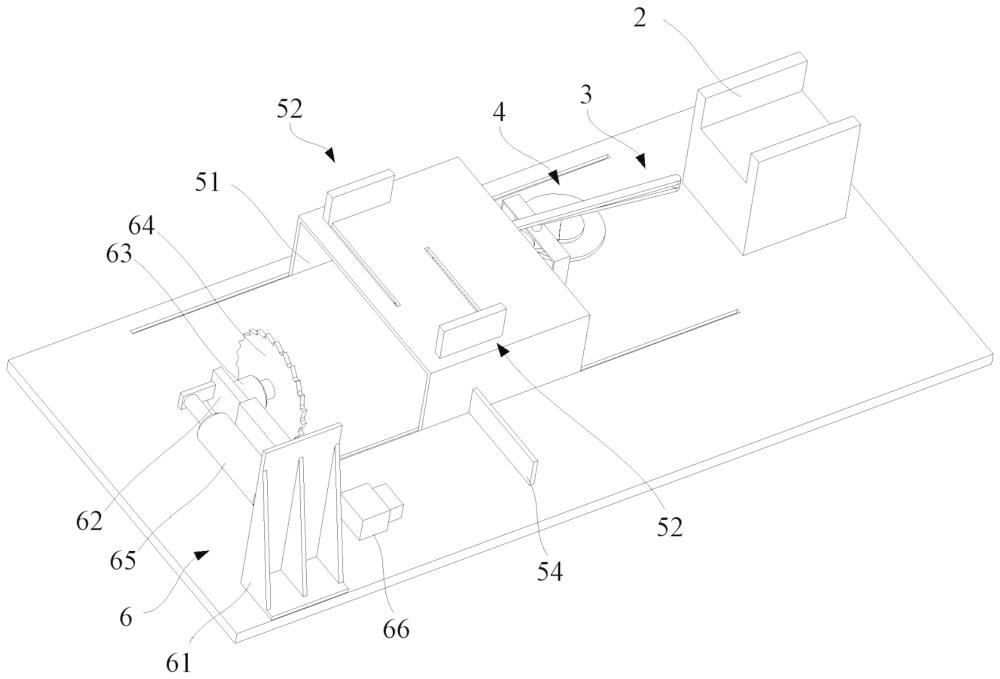

3、一種五金管切割裝置，包括底座、支撐座、推動機構、驅動機構、夾持機構和切割機構；

4、所述支撐座固設于所述底座上，所述切割機構可伸縮地設于所述底座上；

5、所述夾持機構可滑動地設于所述底座上，所述推動機構可滑動地設于所述夾持機構上；所述推動機構向靠近所述切割機構滑動時，能先使所述夾持機構夾緊再帶動所述夾持機構滑動；所述推動機構向遠離所述切割機構滑動時，能使所述夾持機構松開再帶動所述夾持機構滑動；

6、所述夾持機構向所述切割機構的滑動能使所述切割機構伸長，所述驅動機構設于所述底座上，并能間歇地使所述推動機構往復滑動。

7、進一步地，所述夾持機構包括滑動座、夾持組件、齒輪和抵接板；所述夾持座滑動連接于所述底座上，所述夾持組件相對地設有兩組，并可滑動地設于所述夾持座上，所述齒輪轉動連接于所述滑動座上，所述齒輪能轉動能帶動兩所述夾持組件靠近或遠離；所述推動組件滑動連接于所述滑動座上，并能帶動所述齒輪轉動；所述抵接板設于所述滑動座上，并能使所述切割機構伸長。

8、進一步地，所述夾持組件包括夾持板、夾持滑塊和夾持齒條；所述夾持板可滑動地設于所述滑動座上，并通過所述夾持滑塊和所述夾持齒條相連，所述滑動座上設有長條孔，所述夾持滑塊滑動連接于所述長條孔內，所述夾持齒條滑動連接于所述夾持座上，并和所述齒輪嚙合。

9、進一步地，所述推動機構包括推動滑塊、推動齒條和從動組件；所述推動滑塊滑動連接于所述滑動夾持機構上，并和所述推動齒條相連，所述推動齒條能帶動所述夾持機構夾緊或放松；所述從動組件可轉動地設于所述底座上，并能帶動所述推動齒條往復滑動，所述驅動機構能間歇帶動所述從動組件轉動。

10、進一步地，所述從動組件包括固定架、從動轉軸、從動桿、連接桿和槽輪；所述固定架固設于所述底座上，所述從動轉軸轉動連接于所述固定架上，并和所述從動桿相連，所述連接桿一端和所述從動桿相連，另一端和所述推動齒條相連；所述槽輪同軸地固設于所述從動轉軸上，所述驅動機構能間歇地帶動所述槽輪轉動。

11、進一步地，所述驅動機構包括驅動電機、轉盤、驅動桿和凸塊；所述驅動電機固設于所述底座上，所述轉盤同軸地固設于所述電機的輸出軸上，所述驅動桿偏心地設于所述轉盤上，并能間歇地帶動所述槽輪轉動，所述凸塊同軸地固設于所述轉盤上，并能限制所述槽輪轉動。

12、進一步地，所述切割機構包括固定座、伸縮板、切割電機、切割板和氣缸；所述固定座固設于所述底座上，所述伸縮板設于所述固定座上，所述切割電機設于所述伸縮板上，所述切割板設于所述切割電機的輸出軸上，所述氣缸設于所述固定座上，并通過連接塊和所述伸縮板的伸縮端相連；所述氣缸通過輕觸開關控制，所述抵接板能擠壓所述輕觸開關。

13、進一步地，所述滑動座上課拆卸地設有多個擋板，所述擋板能限制所述推動機構的滑動距離。

14、進一步地，所述支撐座上設有限位凹槽。

15、與現有技術相比，本發明的優點包括：

16、本申請中，夾持機構在推動機構的往復帶動下，能夠保持夾持地帶動管件移動固定的距離移動到切割機構下，并保持夾持地使切割機構對管件進行切割，且由于推動機構往復運動，使得管件能夠持續地以固定長度進行切割，無需在切割間隙人工反復控制夾持狀態，使得切割效率更高。

技術特征：

1.一種五金管切割裝置，其特征在于：包括底座、支撐座、推動機構、驅動機構、夾持機構和切割機構；

2.根據權利要求1所述的一種五金管切割裝置，其特征在于：所述夾持機構包括滑動座、夾持組件、齒輪和抵接板；所述夾持座滑動連接于所述底座上，所述夾持組件相對地設有兩組，并可滑動地設于所述夾持座上，所述齒輪轉動連接于所述滑動座上，所述齒輪能轉動能帶動兩所述夾持組件靠近或遠離；所述推動組件滑動連接于所述滑動座上，并能帶動所述齒輪轉動；所述抵接板設于所述滑動座上，并能使所述切割機構伸長。

3.根據權利要求2所述的一種五金管切割裝置，其特征在于：所述夾持組件包括夾持板、夾持滑塊和夾持齒條；所述夾持板可滑動地設于所述滑動座上，并通過所述夾持滑塊和所述夾持齒條相連，所述滑動座上設有長條孔，所述夾持滑塊滑動連接于所述長條孔內，所述夾持齒條滑動連接于所述夾持座上，并和所述齒輪嚙合。

4.根據權利要求1所述的一種五金管切割裝置，其特征在于：所述推動機構包括推動滑塊、推動齒條和從動組件；所述推動滑塊滑動連接于所述滑動夾持機構上，并和所述推動齒條相連，所述推動齒條能帶動所述夾持機構夾緊或放松；所述從動組件可轉動地設于所述底座上，并能帶動所述推動齒條往復滑動，所述驅動機構能間歇帶動所述從動組件轉動。

5.根據權利要求4所述的一種五金管切割裝置，其特征在于：所述從動組件包括固定架、從動轉軸、從動桿、連接桿和槽輪；所述固定架固設于所述底座上，所述從動轉軸轉動連接于所述固定架上，并和所述從動桿相連，所述連接桿一端和所述從動桿相連，另一端和所述推動齒條相連；所述槽輪同軸地固設于所述從動轉軸上，所述驅動機構能間歇地帶動所述槽輪轉動。

6.根據權利要求5所述的一種五金管切割裝置，其特征在于：所述驅動機構包括驅動電機、轉盤、驅動桿和凸塊；所述驅動電機固設于所述底座上，所述轉盤同軸地固設于所述電機的輸出軸上，所述驅動桿偏心地設于所述轉盤上，并能間歇地帶動所述槽輪轉動，所述凸塊同軸地固設于所述轉盤上，并能限制所述槽輪轉動。

7.根據權利要求2所述的一種五金管切割裝置，其特征在于：所述切割機構包括固定座、伸縮板、切割電機、切割板和氣缸；所述固定座固設于所述底座上，所述伸縮板設于所述固定座上，所述切割電機設于所述伸縮板上，所述切割板設于所述切割電機的輸出軸上，所述氣缸設于所述固定座上，并通過連接塊和所述伸縮板的伸縮端相連；所述氣缸通過輕觸開關控制，所述抵接板能擠壓所述輕觸開關。

8.根據權利要求2所述的一種五金管切割裝置，其特征在于：所述滑動座上課拆卸地設有多個擋板，所述擋板能限制所述推動機構的滑動距離。

9.根據權利要求1所述的一種五金管切割裝置，其特征在于：所述支撐座上設有限位凹槽。

技術總結
本發明公開了一種五金管切割裝置，包括底座、支撐座、推動機構、驅動機構、夾持機構和切割機構；支撐座固設于底座上，切割機構可伸縮地設于底座上；夾持機構可滑動地設于底座上，推動機構可滑動地設于夾持機構上；推動機構向靠近切割機構滑動時，能先使夾持機構夾緊再帶動夾持機構滑動；推動機構向遠離切割機構滑動時，能使夾持機構松開再帶動夾持機構滑動；夾持機構向切割機構的滑動能使切割機構伸長，驅動機構設于底座上，并能間歇地使推動機構往復滑動。上述的五金管切割裝置能夠對五金管保持夾持狀態進行連續切割，無需在切割間隙調整管件的夾持狀態。

技術研發人員：唐利劍
受保護的技術使用者：杰然科技（蘇州）有限公司
技術研發日：
技術公布日：2025/4/28
