本發明屬于鑄造設備技術領域，具體涉及一種全自動潮模砂有箱造型機。

背景技術：

我國鑄造業面臨能耗高、污染大、勞動力密集等問題，近年來，國家提倡工業的節能性與環保性成為鑄造業的發展方向，而造型機作為鑄造的核心設備起到尤為關鍵的作用。目前國內的有箱造型設備多數采用旋轉雙工位壓實式造型機，這種造型機對于遠離施壓面的砂型緊實度差，造型效率低，需要輔助翻轉設備，并且生產過程中產生粉塵多環境污染較嚴重。

技術實現要素：

為了解決現有國內鑄造業存在的問題，以提高國內鑄造行業自動化設備的生產水平，本發明公開了一種全自動潮模砂有箱造型機。

本發明采取如下技術方案：一種潮模砂有箱造型機，包括造型機架、開箱傳送鏈、造型機進箱機械手、射砂機、造型機工作臺、造型機出箱機械手、合箱傳送鏈，開箱傳送鏈的出箱端與造型機架的進箱側相對應，有箱造型機的進箱側安裝造型機進箱機械手，出箱側安裝造型機出箱機械手；造型機架的出箱側與合箱傳送鏈的進箱端相對應；造型機架之內裝造型機工作臺，造型機架之外安裝射砂機，射砂機的射砂口與造型機工作臺相對應。

所述的潮模砂有箱造型機，射砂機包括殼體、計砂量滾筒、左擺板、右擺板，殼體下部的同側設有兩個上下相平行的射砂口，另一側設有相對應的兩壓縮空氣口；與上射砂口的底邊持平處的殼體下部內設兩塊擺板即左擺板、右擺板，兩擺板豎向設置但能轉動至水平狀而將殼體內上下落砂通道隔斷；兩擺板分別固定連接一轉軸，轉軸通過軸承轉動式地定位于下殼側壁，轉軸的外端伸出殼體下部外，其中一轉軸固接一齒輪，另一轉軸固接聯動齒輪，齒輪與聯動齒輪嚙合，齒輪還與齒條嚙合，齒條的上端與翻板氣缸的活動段下端相連，翻板氣缸固定于殼體上部外壁；殼體上部之內安裝有計砂量滾筒，計砂量滾筒中心軸的兩端分別轉動式地定位于殼體上部的兩側壁，中心軸的一端通過減速機與計砂量電機的電機軸連動。

所述的潮模砂有箱造型機，造型機工作臺包括造型油缸、移模推板、上下造型模套、模板托架以及上緊實油缸、下緊實油缸，造型機架的底部通過一安裝座固定裝配有換位油缸，其活動段的端部固定連接一底板，底板上還固定連接導桿，導桿與換位油缸的活動段相平行且處于同一平面，導桿滑動式地穿過安裝座；造型機架的底部還安裝有兩條平行的燕尾槽導軌，兩導軌與兩導桿相平行；底板的兩側邊滑動配合于兩側的導軌；底板之上通過空心立柱固定平行于水平面的下模板托架，下模板托架之上再通過細立柱固定連接與其相平行的上模板托架；底板上還安裝有造型油缸，造型油缸的活動段朝上，且其端部固定連接頂模推板，頂模推板之上設有下模套，下模套內置下緊實板，下緊實板上橫縱均布微震動觸頭；頂模推板之下還固定有導柱，導柱向下滑動式地穿過下模板托架；頂模推板之下還安裝下緊實油缸，下緊實油缸的活動段朝上且穿過下模板托架后其頂端能抵觸下緊實板的；上模板托架之上裝有模板，該模板的正上方正對上模套，上模套固定于造型機架的頂板，上模套內裝上緊實板，上緊實板上橫縱均布微震動觸頭；與上模套正上方的造型機架處安裝上緊實油缸，該上緊實油缸的活動段朝下且其端部與上緊實板固定連接。

所述的潮模砂有箱造型機，造型機進箱機械手包括升降油缸、橫移油缸、復位彈簧、抓鉤，升降油缸安裝于造型機架的上部，其活動桿朝下延伸并與上升降框固定連接，上升降框從外側面滑動式伸入導柱，兩導柱的內端固定連接一連板，連板的另一側面固定連接方形抓鉤支架；上升降框還安裝有上橫移油缸，橫移油缸的活動桿固定連接于抓鉤氣缸的外殼，抓鉤氣缸安裝于連板的內側面，其活動端活動式地穿過連板以及與連板相貼的抓鉤支架邊后與梯形滑塊組件的尾部相連；梯形滑塊組件由兩塊相同規格及形狀的等腰梯形滑塊同向排布并通過連桿固定連接而成，兩梯形滑塊的兩腰邊都形成滾動槽，滾動槽內置入軸承的外圈，軸承的內圈與推桿的一端相連，推桿滑動式地穿過兩導向耳，其另一端通過轉軸轉動配合抓鉤的上端，抓鉤通過另一轉軸安裝于抓鉤支架的相對應側面，其下端呈直角鉤狀；同側的兩導向耳間留有間距，且該間距段的推桿之外套有復位彈簧，彈簧的內端頂于推桿的外壁，外端頂于處于外側的導向耳；處于同一梯形滑塊兩側的四導向耳的下部都固定于撐板，撐板的兩端分別固定于抓鉤支架的兩側邊。

所述的潮模砂有箱造型機，造型機進箱機械手包括上下兩級結構相同的機械手，上機械手的上升降框與下機械手的下升降框兩側邊各通過豎向的側板而連接，側板上沿豎向固定連接一豎向的導向桿，導向桿與導軌豎向滑動配合，直線導軌安裝于造型機架的兩側邊。

所述的潮模砂有箱造型機，造型機出箱機械手包括升降油缸、橫移油缸、復位彈簧、短抓鉤、長抓鉤，升降油缸安裝于框架的上部，其活動桿朝下延伸并與上升降框固定連接，上升降框從外側面滑動式伸入導柱，兩導柱的內端固定連接一連板，連板的另一側面固定連接方形抓鉤支架；上升降框還安裝有上橫移油缸，橫移油缸的活動桿固定連接于抓鉤氣缸的外殼，抓鉤氣缸安裝于連板的內側面，其活動端活動式地穿過連板以及與連板相貼的抓鉤支架邊后與梯形滑塊組件的尾部相連；梯形滑塊組件由兩塊相同規格及形狀的等腰梯形滑塊同向排布并通過連桿固定連接而成，兩梯形滑塊的兩腰邊都形成滾動槽，滾動槽內置入軸承的外圈，軸承的內圈與推桿的一端相連，推桿滑動式地穿過兩導向耳，其另一端通過轉軸轉動配合短抓鉤的上端，短抓鉤通過另一轉軸安裝于抓鉤支架的相對應側面，其下端呈直角鉤狀；同側的兩導向耳間留有間距，且該間距段的推桿之外套有復位彈簧，彈簧的內端頂于推桿的外壁，外端頂于處于外側的導向耳；處于同一梯形滑塊兩側的四導向耳的下部都固定于撐板，撐板的兩端分別固定于抓鉤支架的兩側邊。

所述的潮模砂有箱造型機，造型機出箱機械手包括上下兩級結構相同的機械手，上機械手的上升降框與下機械手的下升降框兩側邊各通過豎向的側板而連接，側板上沿豎向固定連接一豎向的導向桿，導向桿與導軌豎向滑動配合，直線導軌安裝于造型機架的兩側邊。

所述的潮模砂有箱造型機，開箱傳送鏈有兩組傳送鏈即下傳送鏈、上傳送鏈，具體結構部件包括短鏈條支架、減速電機、電機鏈條、鏈條、短鏈條托架、長鏈條支架、長鏈條托架、鏈輪、鏈條托軌、鏈板，下傳送鏈結構：兩根短鏈條支架豎向平行布設，其中一短鏈條支架上安裝有減速電機，此電機的輸出軸固接一齒輪，齒輪通過電機鏈條與其之上的另一齒輪傳動連接；齒輪的中心穿過并固接一傳動軸，此傳動軸通過軸承擱于兩側的短鏈條支架上；與兩短鏈條支架相對的另一端也設置有兩個軸承及穿過兩軸承內圈的另一傳動軸，兩端的傳動軸相平行且處于同一水平面，該端兩軸承的外圈擱放于造型機架之上；兩端傳動軸上各固定兩鏈輪，兩端相對應的兩鏈輪間分別通過鏈條而傳動；此兩鏈條間固定連接多根平行的鏈板；沿鏈條長度方向的兩側各固定安裝數根短鏈條托架，短鏈條托架上固定安裝鏈條托軌，鏈條托軌的兩端靠近兩端的鏈輪，鏈條活動式地?cái)R置于同側相對應的鏈條托軌之上；上傳送鏈處于上方，上傳送鏈、下傳送鏈的砂箱出口端豎向持平；上傳送鏈與下傳送鏈相平行且兩者的結構不同之處在于：上傳送鏈的長度小于下傳送鏈，長鏈條支架高于短鏈條支架，長鏈條托架高于短鏈條托架。

所述的潮模砂有箱造型機，合箱傳送鏈有兩組傳送鏈即下傳送鏈、上傳送鏈，具體結構部件包括短鏈條支架、減速電機、電機鏈條、鏈條、短鏈條托架、長鏈條支架、長鏈條托架、鏈輪、鏈條托軌、鏈板，下傳送鏈結構：兩根短鏈條支架豎向平行布設，其中一短鏈條支架上安裝有減速電機，此電機的輸出軸固接一齒輪，齒輪通過電機鏈條與其之上的另一齒輪傳動連接；齒輪的中心穿過并固接一傳動軸，此傳動軸通過軸承擱于兩側的短鏈條支架上；與兩短鏈條支架相對的另一端也設置有兩個軸承及穿過兩軸承內圈的另一傳動軸，兩端的傳動軸相平行且處于同一水平面，該端兩軸承的外圈擱放于造型機架之上；兩端傳動軸上各固定兩鏈輪，兩端相對應的兩鏈輪間分別通過鏈條而傳動；此兩鏈條間固定連接多根平行的鏈板；沿鏈條長度方向的兩側各固定安裝數根短鏈條托架，短鏈條托架上固定安裝鏈條托軌，鏈條托軌的兩端靠近兩端的鏈輪，鏈條活動式地?cái)R置于同側相對應的鏈條托軌之上；上傳送鏈處于上方，上傳送鏈、下傳送鏈的砂箱進口端豎向持平；上傳送鏈與下傳送鏈相平行且兩者的結構不同之處在于：上傳送鏈的長度小于下傳送鏈，長鏈條支架高于短鏈條支架，長鏈條托架高于短鏈條托架。

本發明潮模砂有箱造型機具有如下特點：

(1)全自動潮模砂有箱造型機工作原理是利用壓縮空氣將型砂同時均勻地射入上下砂箱再施加外部壓力進行整體壓實。此方式不僅大幅度提高了工作效率，并且減少了造型過程中的散沙和粉塵，該造型方式能滿足工藝要求也不產生錯邊，能保證有較充足的下芯時間。其結構簡單，檢修方便，減少了后期的保養費用。

(2)本造型機采用氣動多觸頭壓實技術，壓震實觸頭一方面壓實砂型同時隨工作臺一起震擊，壓實效果好砂型硬度高而均勻，并且后處理拔模方便。此方式能夠適應復雜模樣的造型，生產的鑄件表面光潔、輪廓清晰、尺寸精確。

(3)全自動潮模砂有箱造型機配套的模板快換機構支持多品種模板快速切換，多品種小批量零件可同時上線生產，適用于球鐵、灰鐵等鑄造零件。造型機整體所產生的噪聲污染小，環境污染輕，工作的勞動強度低，符合我國對于鑄造造型機自動化、節能、環保的要求。

附圖說明

圖1是有箱造型機的結構圖。

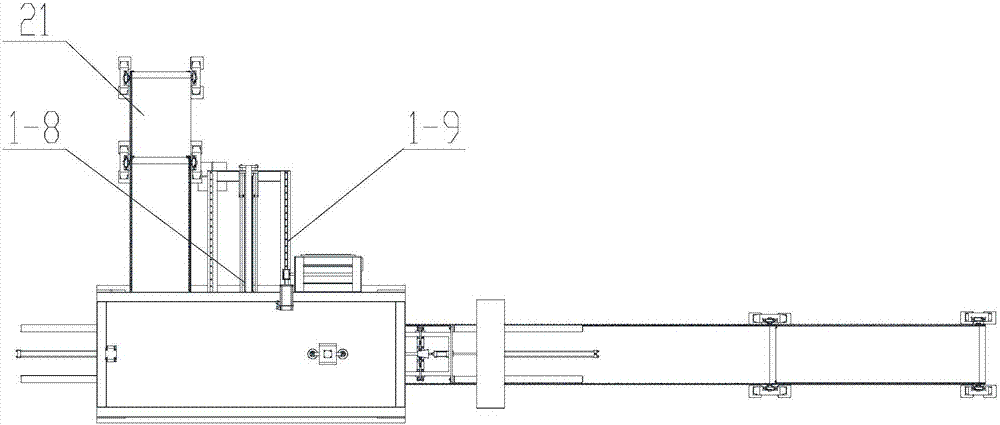

圖2是有箱造型機的俯視圖。

圖3是圖1的a部放大圖。

圖4是有箱造型機的立體圖。

圖5是射砂機的結構圖。

圖6是射砂機的側視圖。

圖7是射砂機的后視圖。

圖8是射砂機的立體圖。

圖9是造型機工作臺的結構圖。

圖10是造型機工作臺的側視圖。

圖11是圖9的a向視圖。

圖12是造型機工作臺的立體圖。

圖13是造型機進箱機械手的結構圖。

圖14是圖13的a-a剖視圖。

圖15是圖13的b向視圖。

圖16是造型機進箱機械手的立體圖。

圖17是造型機出箱機械手的結構圖。

圖18是圖17的a-a剖視圖。

圖19是造型機出箱機械手的側視圖。

圖20是造型機出箱機械手的立體圖。

圖21是砂箱合箱或開箱傳送鏈結構圖。

圖22是砂箱合箱或開箱傳送鏈俯視圖。

圖23是圖21的a-a剖視圖。

具體實施方式

下面結合附圖對本發明優選實施例作詳細說明。

本實施例中，有箱造型機(圖1-4)包括造型機架1-1、開箱傳送鏈21、造型機進箱機械手2、射砂機1-3、造型機工作臺1-4、造型機出箱機械手3、合箱傳送鏈4等，有箱造型機的進箱側垂直連接開箱傳送鏈21，其該側還垂直連接模板快換機構以及射砂機1-3，有箱造型機之內裝有造型機工作臺1-4，有箱造型機的進箱側安裝有造型機進箱機械手2，其對側即出箱側安裝有造型機出箱機械手3，該出箱口側連接砂箱合箱傳送鏈4。

造型機架1-1呈方體狀，定義其長邊與高邊所在的面為正面、背面，寬邊與高邊所在的面為兩側面，長邊與寬邊所在的面為頂面、底面，開箱傳送鏈21的傳送方向垂直于造型機架1-1的正面、背面，其砂箱出口端穿過背面伸入造型機架1-1內，其四軸承的外圈擱放于造型機架1-1的正面。

造型機架1-1的背面一側還安裝造型機換模拉鉤1-8、模板托架導軌1-9以及射砂機1-3，兩條等距的模板托架導軌1-9平行于開箱傳送鏈21的上傳送鏈，造型機換模拉鉤1-8處于兩模板托架導軌1-9的中間位置，其平行于模板托架導軌1-9。

射砂機1-3的射砂口正對造型機架1-1的背面，當砂箱移送至射砂工位時，其射砂口正對砂箱。

造型機架1-1(與開箱傳送鏈21同側)的一側安裝有造型機進箱機械手2，另一側之外安裝有造型機出箱機械手3，合箱傳送鏈4的砂箱進口端四軸承的外圈擱放于造型機架1-1的該側面。

造型機架1-1之內安裝有造型機工作臺1-4。

參見圖5-8，射砂機1-3包括射砂機殼體(殼體由上殼1-3-1與下殼1-3-9固定連接而成)、計砂量滾筒1-3-2、射砂口1-3-4、左擺板1-3-12、右擺板1-3-13、壓縮空氣口1-3-10等，下殼的同側設有兩個上下相平行的射砂口1-3-4，另一側設有兩壓縮空氣口1-3-10，分別與兩射砂口相對應。與上射砂口的底邊持平處的下殼內設兩塊擺板即左擺板1-3-12、右擺板1-3-13，兩擺板豎向設置但能轉動至水平狀而將殼體內上下落砂通道隔斷。兩擺板的兩端分別固定連接一轉軸，轉軸通過軸承轉動式地定位于下殼側壁，轉軸的外端伸出下殼外，其中一轉軸固接一齒輪1-3-8，另一轉軸固接聯動齒輪1-3-7，齒輪1-3-8與聯動齒輪1-3-7嚙合，齒輪1-3-8還與齒條1-3-6嚙合，齒條豎向設置并通過兩固定耳1-3-14橫向定位于下殼的外壁，齒條與固定耳間活動式配合，齒條的上端與翻板氣缸1-3-5的活動段下端相連，翻板氣缸固定于上殼外壁。

上殼之內安裝有計砂量滾筒1-3-2，計砂量滾筒中心軸的兩端分別轉動式地定位于上殼的兩側壁，中心軸的一端通過減速機1-3-11與計砂量電機1-3-3的電機軸連動。

射砂機通過側面的計砂量電機1-3-3帶動計砂量滾筒轉動，根據造型用砂量定量的將潮模砂輸送至射砂機內。當射砂機底部的潮模砂達到下模所需的用砂額定量時，側面已頂出的翻板氣缸1-3-5復位帶動齒條1-3-6上行，齒條將嚙合的齒輪1-3-8逆時針轉動，與齒輪軸相連的左擺板也逆時針轉動；同時，與齒輪嚙合的聯動齒輪1-3-7順時針轉動，與聯動齒輪軸相連的右擺板也隨之順時針轉動，使兩塊擺板運動90度至水平位置，將射砂機殼體的上下腔分隔開。此時，計砂量滾筒繼續轉動，潮模砂落在兩塊擺板上。當兩擺板上的潮模砂輸送達到上模造型額定量時，射砂機計砂量電機停止工作，此時射砂機背后的壓縮空氣口1-3-10打開將潮模砂從上下射砂口吹入對應的上下造型模套進入上下砂箱內。射砂完畢后上下砂箱內充滿了松散的潮模砂。而后，固定在造型機架頂部的上緊實油缸和固定在造型工作臺底部的下緊實油缸工作，上緊實油缸推動上緊實板1-4-3下壓將上砂箱內的潮模砂均勻壓實至預定緊實度，下緊實油缸推動下緊實板1-4-6上壓將下砂箱內潮模砂均勻壓實至預定緊實度。射砂造型過程完畢，造型油缸下降復位帶動模板、上下砂箱、下模套一起下降，模板與上砂箱落在模板托架上而下砂箱、下模套穿過模板托架降至造型初始位置，上下緊實油缸同時退回、復位。

參見圖9-12，造型機工作臺1-4包括帶導柱的造型油缸1-4-8、移模推板1-4-15、上下造型模套1-4-11、1-4-14、模板托架1-4-5以及上下緊實油缸1-4-1、1-4-7等，造型機架1-1的底部通過一安裝座固定裝配有換位油缸1-4-9，其活動段的端部固定連接一底板1-4-16，底板上還固定連接兩平行狀導桿，兩導桿與換位油缸的活動段相平行且三者處于同一平面，兩導桿處于換位油缸的兩側，兩導桿滑動式地穿過安裝座。造型機架的底部還安裝有兩條平行的燕尾槽導軌1-4-10，兩導軌與兩導桿相平行。底板1-4-16的兩側邊滑動配合于兩側的導軌1-4-10。底板1-4-16之上通過四根空心立柱1-4-18固定平行于水平面的下模板托架1-4-17，下模板托架之上再通過四根細立柱1-4-13固定連接與其相平行的上模板托架1-4-5，上模板托架的中部能穿過下造型模套及下砂箱。底板上還安裝有造型油缸1-4-8，造型油缸的活動段朝上，且其端部固定連接頂模推板1-4-15，頂模推板之上設有下模套1-4-14，下模套內置下緊實板1-4-6，下緊實板上橫縱均布微震動觸頭。頂模推板之下還固定有四根導柱1-4-19，此四根導柱向下滑動式地穿過下模板托架1-4-17。頂模推板1-4-15之下還安裝有四個下緊實油缸1-4-7，下緊實油缸的活動段朝上且穿過下模板托架后其頂端能抵觸下緊實板的。上模板托架1-4-5之上裝有模板1-4-4，該模板的正上方正對上模套1-4-11，上模套固定于造型機架的頂板，上模套內裝上緊實板1-4-3，上緊實板上橫縱均布微震動觸頭1-4-2。與上模套正上方的造型機架1-1處安裝上緊實油缸1-4-1，該上緊實油缸的活動段朝下且其端部與上緊實板固定連接。

上模板托架1-4-5的上表面兩側還安裝有兩條相平行的換模導軌1-4-12，兩換模導軌與模板托架導軌1-9相對應。

造型機造型工作臺有預備工位和造型工位，造型機工作臺底部與造型機架上裝有燕尾槽導軌，通過安裝在造型機底架板上的換位油缸1-4-9推動造型機臺在預備工位和造型工位間切換。當上下砂箱放置在造型機工作臺后，換位油缸推動造型機工作臺和上下砂箱從預備工位移動至造型工位。造型機工作臺底部造型油缸頂出推動移模推板上行，移模推板與放置于其上的下造型模套和下砂箱一起上行穿過模板托架，頂住模板和上砂箱繼續上行直到上砂箱與固定在造型機架頂面的上模套相接閉合，此時模板、上下砂箱、上下造型模套形成一個造型整體，上造型模套環型槽與上射砂嘴相連通，下造型模套環型槽與下射砂嘴相連通，便可進行射砂作業。

造型機進箱機械手2(圖13-16)由相同的上下兩組機械手組成，上下兩組機械手分別與開箱傳送鏈的上下傳送鏈相對應，以分別抓取處于上下傳送鏈上的砂箱。造型機進箱機械手2包括升降油缸2-11、橫移油缸2-1、復位彈簧2-9、抓鉤2-13等，升降油缸2-11安裝于造型機架1-1的上部，其活動桿朝下延伸并與上升降框2-14固定連接，上升降框2-14從外側面滑動式伸入導柱2-2，兩導柱2-2的內端固定連接一連板2-15，連板2-15的側面固定連接方形抓鉤支架2-6。上升降框2另一-14還安裝有上橫移油缸2-1，橫移油缸的活動桿固定連接于抓鉤氣缸2-4的外殼，抓鉤氣缸2-4安裝于連板2-15的內側面，其活動端活動式地穿過連板以及與連板相貼的抓鉤支架邊后與梯形滑塊組件2-7的尾部(寬邊)相連。梯形滑塊組件2-7由兩塊相同規格及形狀的等腰梯形滑塊同向排布并通過連桿固定連接而成，兩梯形滑塊的兩腰邊都形成滾動槽，滾動槽內置入軸承2-8的外圈而使軸承與其滾動配合，軸承的內圈與推桿2-5的一端相連，推桿滑動式地穿過兩導向耳2-16，其另一端通過轉軸2-10轉動配合抓鉤2-13的上端，抓鉤通過另一轉軸2-18安裝于抓鉤支架的相對應側面，其下端呈直角鉤狀。同側的兩導向耳間留有間距，且該間距段的推桿之外套有復位彈簧2-9，彈簧的內端頂于推桿的外壁，外端頂于處于外側的導向耳。處于同一梯形滑塊兩側的四導向耳的下部都固定于撐板2-17，撐板的兩端分別固定于抓鉤支架的兩側邊。上下兩級機械手的結構相同，上升降框與下升降框的兩側邊各通過豎向的側板而連接，側板上沿豎向固定連接一豎向的導向桿2-3，導向桿2-3與導軌2-12豎向滑動配合，直線導軌2-12安裝于造型機架1-1的兩側邊。

上下機械手通過兩側板上而進行上下聯動，升降油缸2-11帶動造型機進箱機械手可上下移動。上下兩機械手對應其相應工位而抓取上下砂箱。造型機進箱機械手兩側裝有滑塊及導向槽，造型機架上裝有直線導軌和導向桿。當上下砂箱由開箱傳送鏈移動到預造型工位時，升降油缸下降將造型機進箱機械手移動到抓取位置，裝有接頭的機械手氣缸推出將帶有滑槽的梯形滑塊組件2-7正向移動，前后滑塊因采用連桿相接而聯動，將滑塊滑槽內與推桿2-5相連的軸承2-8推向兩側，使復位彈簧壓縮，推桿2-5帶動前抓鉤轉動，直角型抓鉤轉動至水平位置鉤住砂箱凸臺內側。與此同時，后滑塊帶動后抓鉤轉動也鉤住該砂箱凸臺內側。當機械手抓手運動到水平位置后升降油缸上行退回帶動上下機械手抓起上下砂箱升起，水平設置的兩橫移油缸帶導柱2-2同時頂出，將機械手連同上下砂箱推至造型機的預造型工位，進箱機械手升降油缸下降，機械手將上砂箱放在裝有模板1-4-4的模板托架1-4-5上，下砂箱放在下模套1-4-14上。此時，機械手氣缸復位，氣缸退回帶動梯形滑塊組件后退移動。壓縮的復位彈簧釋放將帶有軸承的推桿向機械手中心移動，同時，推桿帶動抓鉤轉動，直角型抓鉤運動復位與砂箱分離。與此同時，后推桿帶動后抓鉤運動而復位并與砂箱分離。當機械手抓手運動到復位后升降油缸退回上行帶動上下機械手上升，水平放置的橫移油缸帶導柱復位將機械手退回到初始位置準備下一次取箱作業。

造型機出箱機械手3(圖17-20)包括方形出箱機械手架3-12、橫移油缸3-10、抓鉤氣缸3-7及梯形滑塊組件3-4、復位彈簧3-2、推桿3-6，造型機出箱機械手由相同的上下兩組機械手組成，上下兩組機械手分別與合箱傳送鏈的上下傳送鏈相對應，以分別抓取處于上下傳送鏈上的砂箱。造型機出箱機械手包括升降油缸3-11、橫移油缸3-10、復位彈簧3-2、短抓鉤3-14、長抓鉤3-15等，升降油缸3-11安裝于框架3-12的上部，其活動桿朝下延伸并與上升降框3-17固定連接，上升降框從外側面滑動式伸入導柱3-9，兩導柱的內端固定連接一連板3-18，連板的另一側面固定連接方形抓鉤支架3-5。上升降框還安裝有上橫移油缸3-10，橫移油缸的活動桿固定連接于抓鉤氣缸3-7的外殼，抓鉤氣缸安裝于連板的內側面，其活動端活動式地穿過連板以及與連板相貼的抓鉤支架邊后與梯形滑塊組件3-4的尾部(寬邊)相連。梯形滑塊組件由兩塊相同規格及形狀的等腰梯形滑塊同向排布并通過連桿固定連接而成，兩梯形滑塊的兩腰邊都形成滾動槽，滾動槽內置入軸承的外圈而使軸承3-3與其滾動配合，軸承的內圈與推桿3-6的一端相連，推桿滑動式地穿過兩導向耳3-19，其另一端通過轉軸3-1轉動配合短抓鉤3-14的上端，短抓鉤通過另一轉軸3-20安裝于抓鉤支架的相對應側面，其下端呈直角鉤狀。同側的兩導向耳間留有間距，且該間距段的推桿之外套有復位彈簧3-2，彈簧的內端頂于推桿的外壁，外端頂于處于外側的導向耳。處于同一梯形滑塊兩側的四導向耳的下部都固定于撐板3-21，撐板的兩端分別固定于抓鉤支架的兩側邊。上下兩級機械手的結構相同，不同之處在于下抓鉤3-15為長抓鉤。上升降框與下升降框的兩側邊各通過豎向的側板而連接，側板上沿豎向固定連接一豎向的導向桿3-8，導向桿與導軌3-13豎向滑動配合，直線導軌安裝于出箱機械手架3-12的兩側邊。

上下出箱機械手兩側固定在相同側板上進行聯動，上下兩臺機械手對應其相應工位抓取上下砂箱。造型機出箱機械手兩側裝有滑塊及導向槽，機架上裝有機械手導軌和導向桿，升降油缸帶動造型機出箱機械手可上下移動。當造型結束上下砂箱降至初始位置后，水平放置的橫移油缸帶導柱運動將造型機出箱機械手移動到砂箱上方，升降油缸下降帶動上下機械手降至抓取位置。機械手內裝有接頭的機械手氣缸推出將帶有滑槽的梯形滑塊組件正向移動，前后滑塊用連桿相接進行聯動，將前滑塊滑槽內與推桿相連的軸承推向兩側，使復位彈簧壓縮，推桿帶動前抓鉤轉動，直角型抓鉤轉動至水平位置鉤住砂箱凸臺內側。同時，后滑塊帶動后抓鉤轉動鉤住砂箱凸臺內側。當機械手抓手運動到水平位置后升降油缸上行退回帶動上下機械手抓起上下砂箱升起，水平放置的橫移油缸帶導柱復位將機械手移動到初始位置，隨后，機械手上的上下砂箱運動至合箱傳送鏈的上下傳送鏈之上。出箱機械手頂部升降油缸帶動機械手下降將上下砂箱放置在合箱傳送鏈上。機械手氣缸復位，氣缸退回帶動梯形滑塊組件后退移動。壓縮的復位彈簧釋放將帶有軸承的推桿向機械手中心移動，同時，推桿帶動抓鉤轉動，直角型抓鉤運動復位并與砂箱分離。同理，后連桿帶動后抓鉤運動同時復位并與砂箱分離。當機械手抓鉤運動到復位后升降油缸退回上行帶動上下機械手抬起至初始位置。此時，換位油缸推動造型機工作臺運動至預備工位準備下一次進箱。

經過開箱后砂箱分為上砂箱、下砂箱，上砂箱放置于開箱傳送鏈21的上鏈，下砂箱放置在開箱傳送鏈的下鏈。參見圖21-23，開箱傳送鏈21有兩組傳送鏈即下傳送鏈、上傳送鏈，具體結構部件包括短鏈條支架21-1、減速電機21-2、電機鏈條21-3、鏈條21-4、短鏈條托架21-5、長鏈條支架21-6、長鏈條托架21-7、鏈輪21-8、鏈條托軌21-9、鏈板21-10等，兩根短鏈條支架21-1豎向平行布設，其中一短鏈條支架21-1上安裝有減速電機21-2，此電機的輸出軸固接一齒輪，齒輪通過電機鏈條21-3與其之上的另一齒輪21-11傳動連接。齒輪21-11的中心穿過并固接一傳動軸21-12，此傳動軸上還固接有兩個軸承21-13，兩軸承的內圈穿過傳動軸，外圈分別擱于兩側的短鏈條支架21-1上。與兩短鏈條支架21-1相對的另一端也設置有兩個軸承及穿過兩軸承內圈的另一傳動軸，兩端的傳動軸相平行且處于同一水平面，該端兩軸承的外圈擱放于造型機架之上，造型機架支撐于地面。兩端傳動軸上各固定兩鏈輪21-8，兩端相對應的兩鏈輪間分別通過鏈條21-4而傳動。此兩鏈條同步傳動。此兩鏈條間固定連接多根平行且相鄰間留有相等間距的鏈板21-10。沿鏈條長度方向的兩側各固定安裝數根短鏈條托架21-5，短鏈條托架21-5上固定安裝鏈條托軌21-9，鏈條托軌21-9的兩端靠近兩端的鏈輪，鏈條21-4活動式地?cái)R置于同側相對應的鏈條托軌21-9之上。上述結構為處于下方的傳送鏈結構，上傳送鏈處于其上方，兩者相平行且兩者的結構類似，不同之處在于：上傳送鏈的長度小于下傳送鏈，上下傳送鏈的砂箱出口端豎向持平；長鏈條支架21-6高于短鏈條支架21-1，長鏈條托架21-7也高于短鏈條托架21-5。開箱傳送鏈由電機驅動傳動軸帶動鏈輪轉動，用帶耳鏈條裝配鏈板經過鏈輪嚙合帶動上下砂箱移動到預造型工位。

經過造型后上砂箱放置在合箱傳送鏈的上鏈，下砂箱放置在合箱傳送鏈的下鏈，完成整個造型過程。合箱傳送鏈4的結構與開箱傳送鏈21的結構相類似，但兩者的結構相反，即合箱傳送鏈的上傳送鏈與下傳送鏈的砂箱進口端豎向持平。開箱傳送鏈21安裝于有箱造型機的砂箱進口處，合箱傳送鏈4安裝于有箱造型機的砂箱出口處。合箱傳送鏈由電機驅動傳動軸帶動鏈輪轉動，帶耳鏈條裝配鏈板經過鏈輪嚙合帶動上下砂箱移動到下芯工位(如無需下芯可直接進入合箱工位)。
