本發明屬于壓鑄模具技術領域，具體涉及一種可防止模具產生裂紋且易脫件的壓鑄模具。

背景技術：

壓鑄模具是鑄造液態模鍛的一種方法， 一種在專用的壓鑄模鍛機上完成的工藝。它的基本工藝過程是，金屬液先低速或高速鑄造充型進模具的型腔內，模具有活動的型腔面，它隨著金屬液的冷卻過程加壓鍛造，既消除毛坯的縮孔縮松缺陷，也使毛坯的內部組織達到鍛態的破碎晶粒。毛坯的綜合機械性能得到顯著的提高。壓鑄材料、壓鑄機、模具是壓鑄生產的三大要素，缺一不可。所謂壓鑄工藝就是將這三大要素有機地加以綜合運用，使能穩定地有節奏地和高效地生產出外觀、內在質量好的、尺寸符合圖樣或協議規定要求的合格鑄件，甚至優質鑄件的過程。

現有的壓鑄模具在工作中容易使得模具本身產生裂紋，造成了較大的損失，且壓鑄模具不容易脫件，為此我們提出一種可防止模具產生裂紋且易脫件的壓鑄模具。

技術實現要素：

本發明的目的在于提供一種可防止模具產生裂紋且易脫件的壓鑄模具，以解決上述背景技術中提出的現有的壓鑄模具在工作中容易使得模具本身產生裂紋，造成了較大的損失，且壓鑄模具不容易脫件問題。

為實現上述目的，本發明提供如下技術方案：一種可防止模具產生裂紋且易脫件的壓鑄模具，包括模具外殼體，所述模具外殼體的左下方設置有模具支撐底座，且模具外殼體內部的右下方遠離模具支撐底座的一端設置有液壓泵，所述液壓泵的左側靠近模具外殼體內部的中間位置處設置有液壓伸縮桿，所述液壓伸縮桿的右上方靠近液壓泵的左上方設置有溫度傳感器，所述溫度傳感器的左上方靠近液壓伸縮桿的上方設置有壓鑄口的右側靠近溫度傳感器的一端設置有加熱管，所述模具外殼體的上表面左側設置有固定桿，且固定桿的上表面設置有壓鑄模具上蓋，所述壓鑄模具上蓋的左下方靠近固定桿的上方設置有固定孔槽，所述固定孔槽的右側靠近壓鑄模具上蓋內部的左側設置有冷卻水通口，所述冷卻水通口的右下方靠近壓鑄模具上蓋的下方中間位置處設置有壓鑄擠壓快，所述模具支撐底座的上方靠近模具外殼體的左側表面中間位置處設置有透氣小孔，所述加熱管、溫度傳感器和液壓泵均與外部電源電性連接。

優選的，所述模具支撐底座共設置有四個，且四個模具支撐底座分別安裝在模具外殼體的下方兩側。

優選的，所述固定桿共設置有四個，且四個固定桿分別安裝在模具外殼體的上方兩側。

優選的，所述加熱管共設置有四個，且四個加熱管均勻安裝在液壓伸縮桿的上方。

優選的，所述液壓泵與模具外殼體之間通過螺栓固定連接。

與現有技術相比，本發明的有益效果是：該發明結構科學合理，使用安全方便，在壓鑄口下方四周另加設置有四個加熱管，使其可以加熱，對壓鑄口進行預熱處理，有效地避免了模具表面產生裂紋的情況，同時在壓鑄模具的四周加設有透氣孔，可以使得工件與壓鑄口內不會產生真空粘連的現象，在壓鑄口的下方設置有液壓伸縮桿，工件壓鑄完成后可以直接使用液壓伸縮桿將其推出，省時省力。

附圖說明

圖1為本發明的結構示意圖；

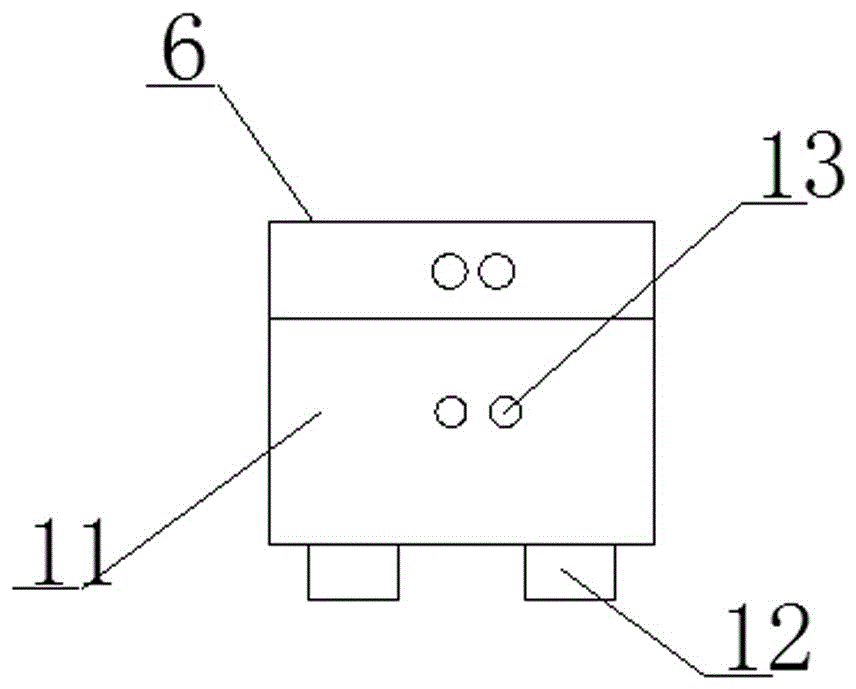

圖2為本發明的右視圖；

圖中：1-液壓伸縮桿、2-液壓泵、3-溫度傳感器、4-加熱管、5-壓鑄口、6-壓鑄模具上蓋、7-冷卻水通口、8-壓鑄擠壓快、9-固定孔槽、10-固定桿、11-模具外殼體、12-模具支撐底座、13-透氣小孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供一種技術方案：一種可防止模具產生裂紋且易脫件的壓鑄模具，包括模具外殼體11，模具外殼體11的左下方設置有模具支撐底座12，且模具外殼體11內部的右下方遠離模具支撐底座12的一端設置有液壓泵2，液壓泵2的左側靠近模具外殼體11內部的中間位置處設置有液壓伸縮桿1，液壓伸縮桿1的右上方靠近液壓泵2的左上方設置有溫度傳感器3，溫度傳感器3的左上方靠近液壓伸縮桿1的上方設置有壓鑄口5的右側靠近溫度傳感器3的一端設置有加熱管4，模具外殼體11的上表面左側設置有固定桿10，且固定桿10的上表面設置有壓鑄模具上蓋6，壓鑄模具上蓋6的左下方靠近固定桿10的上方設置有固定孔槽9，固定孔槽9的右側靠近壓鑄模具上蓋6內部的左側設置有冷卻水通口7，冷卻水通口7的右下方靠近壓鑄模具上蓋6的下方中間位置處設置有壓鑄擠壓快8，模具支撐底座12的上方靠近模具外殼體11的左側表面中間位置處設置有透氣小孔13，加熱管4、溫度傳感器3和液壓泵2均與外部電源電性連接。

為了使得壓鑄模具穩定放置，本實施例中，優選的，模具支撐底座12共設置有四個，且四個模具支撐底座12分別安裝在模具外殼體11的下方兩側。

為了使得固定桿10與壓鑄模具上蓋6上的固定孔槽9固定起來，本實施例中，優選的，固定桿10共設置有四個，且四個固定桿10分別安裝在模具外殼體11的上方兩側。

為了使得壓鑄口5在預熱時內部溫度均勻，本實施例中，優選的，加熱管4共設置有四個，且四個加熱管4均勻安裝在液壓伸縮桿1的上方。

為了使得液壓泵2在模具外殼體11的下方固定不動，本實施例中，優選的，液壓泵2與模具外殼體11之間通過螺栓固定連接。

本發明中的液壓伸縮桿1內部含有一個很光滑的管狀腔體,里面有活塞，活塞上密封壞，腔體上兩端有兩也，當油從腔體的后面進高壓油前面的孔回油的時候，腔體里面的活塞受到油的壓力向外伸出，當油從前面進去，后面的孔回油的時候活塞就退回去，由此實現活塞的伸縮。

本發明中的溫度傳感器3能感受溫度并轉換成可用輸出信號的傳感器。內部含有兩個金屬片，雙金屬片由兩片不同膨脹系數的金屬貼在一起而組成，隨著溫度變化，材料比另外一種金屬膨脹程度要高，引起金屬片彎曲。彎曲的曲率可以轉換成一個輸出信號。

本發明的工作原理及使用流程：該可防止模具產生裂紋且易脫件的壓鑄模具中壓鑄模具上蓋6四周的固定孔槽9與模具外殼體11上方的固定桿10固定，通過外部電源使得加熱管4對壓鑄口5進行預熱處理，當溫度傳感器3檢測達到預熱溫度時，將金屬液充入到壓鑄口5內部，壓鑄口5即是模具的模型，隨著壓鑄口5內部的金屬液冷卻，通過透氣小孔13對內部進行加壓鍛造，再將冷卻水從冷卻水通口7通入，使得內部的工件冷卻，最后液壓伸縮桿1在液壓泵2的工作下推動工件出來。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
