本實用新型涉及軸承生產設備的技術領域，特別是一種拋光效果好的軸承外圈拋光裝置的技術領域。

背景技術：

軸承是當代機械設備中一種重要零部件。它的主要功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，并保證其回轉精度，軸承在生產過程中需要對其軸承的內外圈進行拋光，現有的軸承外圈拋光裝置，一般采用先將軸承的外圈夾緊，然后采用拋光輪進行拋光的，因此不僅軸承外圈的夾緊機構復雜，而且拋光輪效率較低；由于軸承外圈在拋光時，會產生大量的熱量，因此如果不及時冷卻，軸承表面就會碳化，從而影響軸承外圈的拋光效果。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種拋光效果好的軸承外圈拋光裝置，本實用新型不僅結構簡單，操作方便，而且拋光效率較高、拋光效果較好。

為實現上述目的，本實用新型提出了一種拋光效果好的軸承外圈拋光裝置，包括拋光滾筒、支撐卡板、齒輪卡槽、齒輪、轉軸、電機、拋光輪、蓄水箱、金屬軟管、噴頭和增壓裝置，所述拋光滾筒通過支撐卡板固定在機架上，所述拋光滾筒上還設有齒輪卡槽，所述轉軸直接與電機相連，所述齒輪安裝在轉軸上，所述拋光輪直接安裝固定在拋光滾筒的內部，所述齒輪與齒輪卡槽相嚙合，所述轉軸通過軸承安裝在支撐卡板中，所述拋光滾筒的一側還設有蓄水箱，所述金屬軟管的一端與蓄水箱相連通，所述金屬軟管的另一端安裝有噴頭，所述金屬軟管上還連接有增壓裝置。

作為優選，所述拋光輪為圓環形結構，所述拋光輪的內徑大于需要拋光的軸承外圈外徑0.5mm-0.8mm。

作為優選，所述齒輪的數量為兩個，且兩個齒輪的安裝位置與齒輪卡槽的開設位置相對應。

作為優選，所述噴頭和拋光滾筒的內壁并不接觸，所述噴頭與拋光滾筒之間的距離，以及噴頭的朝向，應使金屬軟管中的冷卻水能夠順利進入拋光滾筒中。

本實用新型的有益效果：本實用新型的拋光裝置不僅結構簡單，操作方便而且拋光效率較高，本實用新型通過采用圓筒式拋光結構，從而在簡化拋光裝置結構的同時，又大大提高了拋光效率；本實用新型還通過在拋光裝置上增設了冷卻裝置，從而提升了軸承外圈的拋光效果。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

圖1是本實用新型一種拋光效果好的軸承外圈拋光裝置的主視圖；

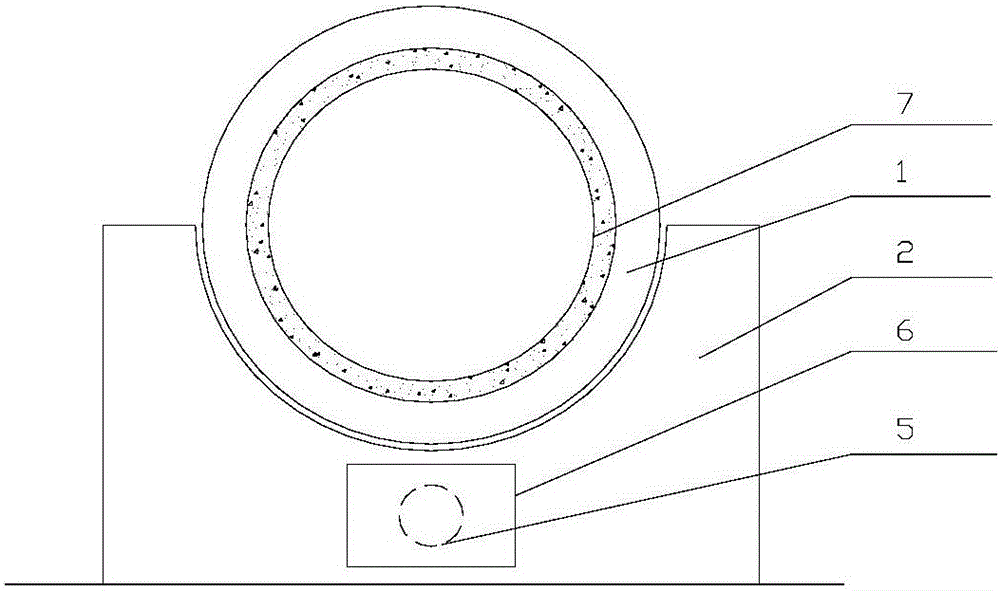

圖2是本實用新型一種拋光效果好的軸承外圈拋光裝置的左視圖；

圖中：1-拋光滾筒、2-支撐卡板、3-齒輪卡槽、4-齒輪、5-轉軸、6-電機、7-拋光輪、8-蓄水箱、9-金屬軟管、10-噴頭、11-增壓裝置。

【具體實施方式】

參閱圖1-2，本實用新型一種拋光效果好的軸承外圈拋光裝置，包括拋光滾筒1、支撐卡板2、齒輪卡槽3、齒輪4、轉軸5、電機6、拋光輪7、蓄水箱8、金屬軟管9、噴頭10和增壓裝置11，所述拋光滾筒1通過支撐卡板2固定在機架上，所述拋光滾筒1上還設有齒輪卡槽3，所述轉軸5直接與電機6相連，所述齒輪4安裝在轉軸5上，所述拋光輪7直接安裝固定在拋光滾筒1的內部，所述齒輪4與齒輪卡槽3相嚙合，所述轉軸5通過軸承安裝在支撐卡板2中，所述拋光滾筒1的一側還設有蓄水箱8，所述金屬軟管9的一端與蓄水箱8相連通，所述金屬軟管9的另一端安裝有噴頭10，所述金屬軟管9上還連接有增壓裝置11，所述拋光輪7為圓環形結構，所述拋光輪7的內徑大于需要拋光的軸承外圈外徑0.5mm-0.8mm，所述齒輪4的數量為兩個，且兩個齒輪4的安裝位置與齒輪卡槽3的開設位置相對應，所述噴頭10和拋光滾筒1的內壁并不接觸，所述噴頭10與拋光滾筒1之間的距離，以及噴頭10的朝向，應使金屬軟管9中的冷卻水能夠順利進入拋光滾筒1中。

本實用新型的工作過程

本實用新型一種拋光效果好的軸承外圈拋光裝置在工作過程中，首先啟動電機6和增壓裝置11，蓄水箱8中的水在增壓裝置11作用下，從金屬軟管9中進入拋光滾筒1中，與此同時拋光滾筒1在轉軸5和齒輪4的作用下開始旋轉，然后將需要拋光的軸承外圈逐個放進拋光滾筒1中，軸承外圈在拋光輪7的作用下完成對軸承外圈外徑的拋光工作。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
