本實用新型涉及一種鉛酸蓄電池生產設備，具體涉及一種鉛錠冷制粒機鉛片取料裝置。

背景技術：

鉛酸蓄電池制造中所用的鉛粉是將顆粒狀鉛塊通過制粒然后通過磨粉機加工而成的，專利CN201110269396.6公開了一種鉛錠冷制粒全自動生產設備，如圖1所示，包括送料機構1、輸送機構2、切片機構3、滾切機構4、出料機構5和動力機構6，切片機構3通過油缸推動切刀進行上下往復運動，將鉛錠60切成片狀，鉛片通過導板進入滾切機構4，由兩組擠壓輥同步對轉，將鉛片擠切入擠壓輥的凹槽中，形成特定形狀的鉛粒，在切片機構3與滾切機構4之間設開口8，通過開口可用于向滾切機構中噴水冷卻、排氣，以及可用于觀察切片和滾切情況；生產過程中發現，使用磨粉機對鉛粒進行磨粉時，往往需要在鉛粒中添加部分質量較重的鉛片增加磨粉機離心力，從而取得更好的磨粉效果，因此需要一種取料裝置，安全取出切片機構制成的鉛片，使其不進入滾切機構。

技術實現要素：

本實用新型的目的就在于為解決現有技術的不足而提供一種鉛錠冷制粒機鉛片取料裝置。

本實用新型的目的是以下述技術方案實現的：

一種鉛錠冷制粒機鉛片取料裝置，在制粒機切片機構切刀下方、鉛片導板上方兩側設導軌，導軌上設取料板，切片機構機架上活動連接防護擋板，防護擋板與導軌有供取料板穿過的間隙。

所述取料板上設手柄。

所述取料板四周設擋邊。

防護擋板一側與機架鉸接，另一側設加長桿，加長桿懸掛于機架上的掛桿上。

所述導軌上設支架。

本實用新型提供的鉛錠冷制粒機鉛片取料裝置，在切刀與導板之間設置導軌，機架上設防護擋板，防護擋板與導軌有供取料板穿過的間隙，通過此間隙可送入取料板，而不能使工作人員手進入，待鉛片落至取料板以后，抬起防護擋板，再取出取料板，可安全的取出由切片機構制成的鉛片。

附圖說明

圖1是鉛錠冷制粒機的結構示意圖；

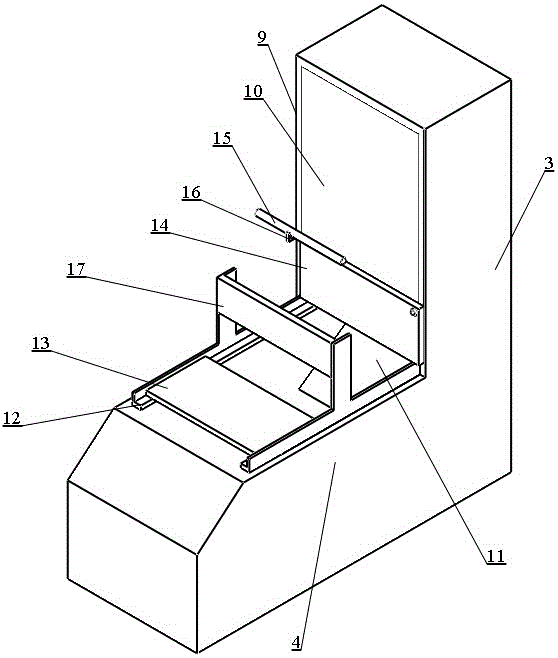

圖2是本實用新型的結構示意圖；

圖3是圖2的不帶切片機構保護殼的結構示意圖。

具體實施方式

本實用新型提供的鉛錠冷制粒機鉛片取料裝置，如圖2-3所示，將原開口8切除；在切片機構切刀下方、鉛片導板11上方兩側設導軌12，導軌12上設取料板13，開口切除以后，由于切片機構下部沒有保護殼10，工作人員手可伸入切片機構，因此為了安全，在切片機構機架9上活動連接防護擋板14，防護擋板14與導軌12有供取料板13穿過的間隙，通過此間隙可送入取料板13，而不能使工作人員手進入，待鉛片落至取料板13以后，抬起防護擋板14，再取出取料板13，可安全的取出由切片機構制成的鉛片。

導軌12上設支架17，原開口上的噴水設施可安裝在支架17上。

取料板13上設手柄，方便使用，取料板13四周設擋邊，防止鉛片掉落；防護擋板14與機架9的活動連接優選為：防護擋板14一側與機架9鉸接，另一側設加長桿15，加長桿15懸掛于機架9上的掛桿上16，加長桿15正常懸掛于掛桿16時，防護擋板14與導軌12之間有僅供取料板13穿過的間隙，可沿著導軌12安全送入取料板13，待鉛片落至取料板13以后，可抬起加長桿15，從而升起防護擋板14，取出取料板13以及鉛片。

本實用新型鉛片取出裝置結構簡單，安全實用。
