本實用新型涉及一種酸洗裝置，尤其涉及一種方便轉運，酸洗料桶可自由升降，方便酸洗操作的活動式酸洗裝置。

背景技術：

酸洗是清潔金屬表面的一種方法，一般是將金屬板材、管材等制件浸入酸洗裝置中的酸溶液內，利用酸溶液去除鋼鐵表面上的氧化皮和銹蝕物等，是電鍍、搪瓷、軋制等工藝的前處理或中間處理工序，但現有的酸洗裝置一般結構笨重簡陋，清洗槽搬運困難，且由于其高度無法調節，導致取放工件困難，影響生產效率。

技術實現要素：

本實用新型主要是提供了一種方便轉運，酸洗料桶可自由升降，方便酸洗操作的活動式酸洗裝置，解決了現有技術中存在的酸洗裝置結構笨重簡陋，清洗槽搬運困難，同時由于高度無法調節，導致取放工件困難，影響生產效率等的技術問題。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：一種活動式酸洗裝置，包括酸洗料桶，所述酸洗料桶的下端口向下向內延伸形成收集桶，在收集桶外互配套裝有環形支撐套，環形支撐套的下方轉動連接著若干個支撐腳，支撐腳通過滾輪水平支撐在地面上。酸洗料桶的下端向下向內延伸形成錐形的收集桶，在錐形的收集桶外套裝環形支撐套，環形支撐套又通過帶有滾輪的支撐腳水平支撐在地面上，使用時將酸洗料桶送入環形支撐套內固定，轉運時通過滾輪沿地面平移，輕松省力，清洗酸洗料桶時自環形支撐套內取出即可，同時由于支撐腳轉動連接在環形支撐套上，因此取放工件時，通過轉動支撐腳即可實現酸洗料桶的自由升降，提高了工作效率，降低了工人的勞動強度，方便酸洗操作。

酸洗料桶可以是圓形結構，作為優選，所述酸洗料桶為方形，收集桶呈四棱柱形互配對接在酸洗料桶的下端口上。方形的酸洗料桶與四棱柱形的收集桶互配對接，成型加工簡單，同時便于其內襯防腐層的鋪設。

作為優選，在所述收集桶的底部設有與污水處理系統對接的排液口，且在排液口上罩設有過濾網。通過在排液口設置過濾網可濾除大顆粒廢渣，以減少污水處理系統的凈化壓力。

作為優選，在靠近所述酸洗料桶上端口的側壁上設有進液口。進液口方便加注酸液。

作為優選，在所述酸洗料桶的內壁面上鋪設有防腐襯層，在防腐襯層與酸洗料桶內壁面間夾設有網格狀的麻布，在酸洗料桶上設有與麻布相連通的排氣孔，排氣孔又連接著真空泵。防腐襯層通過麻布吸附固定在酸洗料桶內壁面上，由于麻布的網格和纖維自動形成毛細氣路，使用時間斷啟動真空泵，真空泵經麻布上形成的毛細氣路吸除防腐襯層與酸洗料桶內壁面間的空氣，使防腐襯層平貼在酸洗料桶內壁面上，結構簡單，構思巧妙，防腐襯層固定可靠。

因此，本實用新型的一種活動式酸洗裝置具有下述優點：酸洗料桶通過帶有滾輪的支撐腳水平支撐在地面上，轉運時通過滾輪沿地面平移，清洗時自環形支撐套內取出酸洗料桶即可，輕松省力；取放工件時，通過轉動支撐腳即可實現酸洗料桶的自由升降，提高了工作效率，降低了工人的勞動強度，方便酸洗操作；防腐襯層通過真空泵吸附固定在酸洗料桶內壁面上，結構簡單，構思巧妙，防腐襯層固定可靠。

附圖說明：

圖1是本實用新型一種活動式酸洗裝置的結構示意圖；

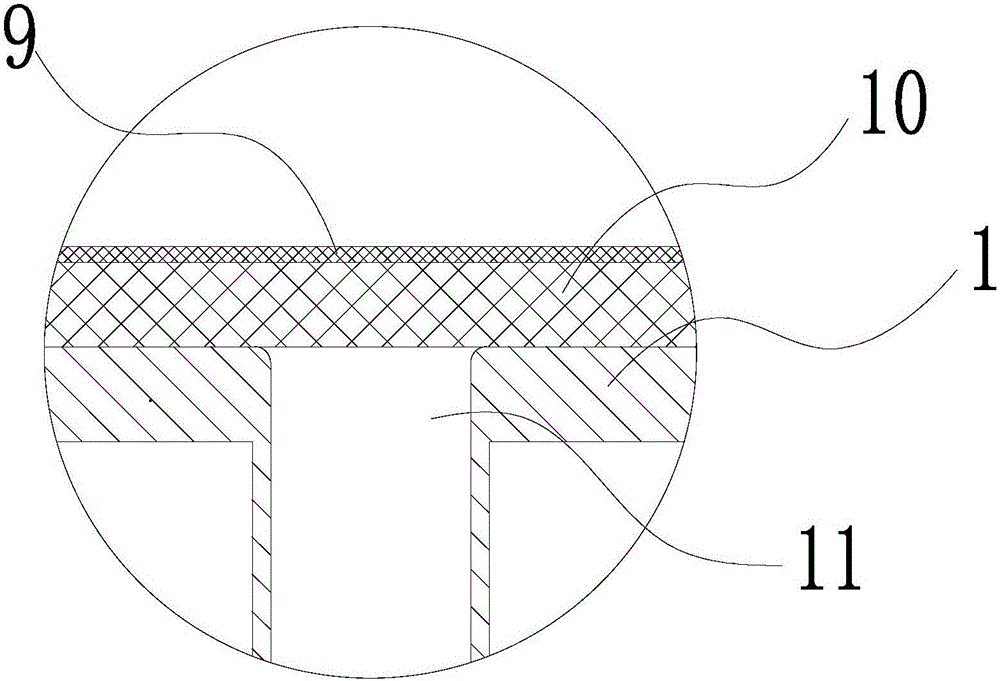

圖2是本實用新型中酸洗料桶的截面剖視圖。

具體實施方式：

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：

如圖1所示，本實用新型的一種活動式酸洗裝置，包括方形的酸洗料桶1，酸洗料桶1的下端口向下向內一體式延伸形成的收集桶2，收集桶2的下端口向下延伸形成排液口6，排液口6與污水處理系統相對接，且在排液口6上罩裝有過濾網7，在靠近酸洗料桶1上端口的側壁上帶有進液口8，在收集桶2外互配套裝有方形的環形支撐套3，環形支撐套3的四個轉角的下方分別轉動連接一個支撐腳4，支撐腳4的下端分別裝有滾輪5，并通過滾輪5水平支撐在地面上。如圖2所示，為了提高酸洗料桶1的防腐性能，在酸洗料桶1的內壁面上鋪設一層防腐襯層9，防腐襯層9為PTFE等氟塑料的復合板，在防腐襯層9與酸洗料桶1內壁面間鋪設一層網格狀的麻布10，在酸洗料桶1上開有與麻布10相連通的排氣孔11，排氣孔11的外側端連接在真空泵上。

本文中所描述的具體實施例僅僅是對本實用新型的構思作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
