本實用新型是一種大理石板材拋光磨盤裝置，屬于拋光磨盤領域。

背景技術：

大理石拋光是石材護理晶面處理的前一道工藝流程或石材光板加工的最后一道程序。是如今石材護理的最重要的工藝流程之一，它不同于傳統意義上清潔公司業務范圍的大理石清洗打蠟拋光，通常使用大理石板材拋光磨盤來進行拋光。

現有技術公開了申請號為：CN200920277152.0的一種大理石板材拋光磨盤，包括盤體，所述盤體上固定有交錯設置的第一磨塊和第二磨塊。所述第一磨塊以第一圓周分布設置在盤體上，所述第二磨塊以第二圓周分布設置在盤體上，所述第一圓周的半徑大于所述第二圓周的半徑。本實用新型通過將磨塊內外交錯安裝在盤體上，使盤體上的磨塊在一定直徑范圍內重疊交錯分布，不僅有效消除了大理石板材表面拋光時出現的暗影現象，而且提高了拋光效率，最大限度地提高了產品質量，但是這種大理石板材拋光磨盤的磨塊是分別固定鎖緊在板材拋光磨頭上的，更換時需要一個一個取下重裝，相當麻煩。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種大理石板材拋光磨盤裝置，以解決拋光磨盤的磨塊分別固定鎖緊在板材拋光磨頭上，更換時需要一個一個取下重裝的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種大理石板材拋光磨盤裝置，其結構包括右磨塊、左磨塊、板材拋光磨頭、板材拋光磨盤體、連接固定管、連接口、星輪固定套件、星輪固定板、磨盤孔，所述右磨塊設在板材拋光磨頭上端，所述磨盤孔設在板材拋光磨頭上端，所述左磨塊設在板材拋光磨頭上端，所述左磨塊和板材拋光磨頭固定連接，所述板材拋光磨頭設在板材拋光磨盤體上端，所述板材拋光磨頭上設有星輪板固定槽，所述星輪固定套件設在板材拋光磨盤體上端，所述星輪固定套件上設有星輪固定板，所述星輪固定板和星輪固定套件固定連接，所述星輪固定套件和板材拋光磨盤體固定連接，所述星輪固定板和星輪板固定槽連接，所述星輪固定套件通過星輪固定板和板材拋光磨頭固定連接，所述板材拋光磨盤體設在連接固定管上端，所述板材拋光磨盤體通過星輪固定套件和板材拋光磨頭連接，所述板材拋光磨盤體和連接固定管固定連接，所述連接固定管設在連接口上端，所述連接口通過連接固定管和板材拋光磨盤體連接，所述連接口下端設有旋轉連接體、所述旋轉連接體上設有連接體、轉動體，所述連接體和連接口連接，所述連接體和轉動體活動連接，所述旋轉連接體通過連接體和連接口連接。

進一步地，所述磨塊為梯形磨塊。

進一步地，所述左磨塊（2）和右磨塊（1）的數量均為7個。

進一步地，所述連接口直徑大于連接固定管直徑。

進一步地，所述星輪固定套件設有六塊星輪固定板。

本實用新型提供了一種大理石板材拋光磨盤裝置，通過將磨塊完全固定在板材拋光磨頭上，想要更換磨塊的時候直接更換板材拋光磨頭就行，不必耽誤加工時間。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種大理石板材拋光磨盤裝置的結構示意圖；

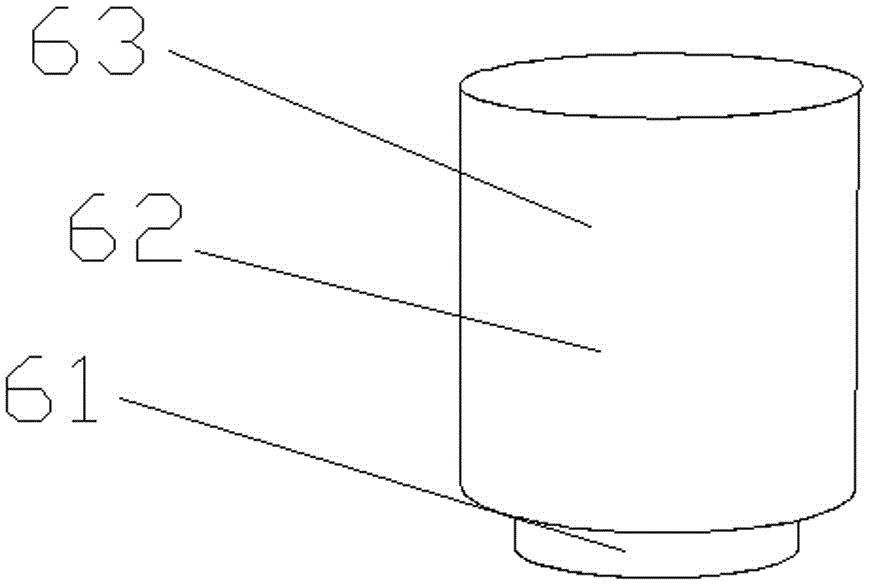

圖2為本實用新型一種旋轉連接體的結構示意圖；

圖3為本實用新型一種星輪板固定槽的結構示意圖；

圖中：右磨塊-1、左磨塊-2、板材拋光磨頭-3、板材拋光磨盤體-4、連接固定管-5、連接口-6、星輪固定套件-8、星輪固定板-8、磨盤孔-9、星輪板固定槽-31、旋轉連接體-63、連接體-61、轉動體-62。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1、圖2與圖3，本實用新型提供一種技術方案：一種大理石板材拋光磨盤裝置，其結構包括右磨塊1、左磨塊2、板材拋光磨頭3、板材拋光磨盤體4、連接固定管5、連接口6、星輪固定套件7、星輪固定板8、磨盤孔9，所述右磨塊1設在板材拋光磨頭3上端，所述磨盤孔9設在板材拋光磨頭3上端，所述左磨塊2設在板材拋光磨頭3上端，所述左磨塊2和板材拋光磨頭3固定連接，所述板材拋光磨頭3設在板材拋光磨盤體4上端，所述板材拋光磨頭3上設有星輪板固定槽31，所述星輪固定套件7設在板材拋光磨盤體4上端，所述星輪固定套件7上設有星輪固定板8，所述星輪固定板8和星輪固定套件7固定連接，所述星輪固定套件7和板材拋光磨盤體4固定連接，所述星輪固定板8和星輪板固定槽31連接，所述星輪固定套件7通過星輪固定板8和板材拋光磨頭3固定連接，所述板材拋光磨盤體4設在連接固定管5上端，所述板材拋光磨盤體4通過星輪固定套件7和板材拋光磨頭3連接，所述板材拋光磨盤體4和連接固定管5固定連接，所述連接固定管5設在連接口6上端，所述連接口6通過連接固定管5和板材拋光磨盤體4連接，所述連接口6下端設有旋轉連接體63、所述旋轉連接體63上設有連接體61、轉動體62，所述連接體61和連接口6連接，所述連接體61和轉動體62活動連接，所述旋轉連接體63通過連接體61和連接口6連接，所述磨塊為梯形磨塊，磨塊為七組左磨塊2和右磨塊1組成，所述連接口6直徑大于連接固定管5直徑，所述星輪固定套件7設有六塊星輪固定板8。所述左磨塊2和右磨塊1的數量均為7個。

在進行使用時，將旋轉連接體63的轉動體62的一端固定在機床上，將大理石板材放置在機床上，啟動機床，板材拋光磨盤體4開始轉動，并帶動板材拋光磨頭3轉動，將板材拋光磨頭3調到適當高度，就可開始對大理石板材進行拋光。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
