本實用新型屬于機械領域，具體涉及一種型板框清掃裝置。

背景技術：

型板框是鑄造過程中使用到的砂模的底板，其使用過程中通常會攜帶很多的砂粒。在流水線上將砂模輸送至澆鑄區時，砂粒容易散落，污染流水線，當其混入金屬液體中會影響產品最終的品質。因而需要對砂粒進行清掃。

技術實現要素：

為了克服上述問題，本實用新型提供一種結構簡單、使用可靠的型板框清掃裝置。

本實用新型的技術方案是提供一種型板框清掃裝置，其包括轉軸，其特征在于：所述轉軸兩端設置有軸承，所述轉軸外壁上垂直其外壁地設置有若干組毛刷。

優選的，每組所述毛刷均沿所述轉軸的軸線設置。

優選的，所述轉軸上等間距地設置有十二組所述毛刷。

優選的，每組所述毛刷均包括刷柄和刷毛，所述轉軸上設置有卡槽，所述刷柄卡設在所述卡槽中。

優選的，所述轉軸的一端通過花鍵設置有鏈輪，所述鏈輪設置在所述軸承的外側。

本實用新型的型板框清掃裝置利用日常所用到的毛刷，垂直設置在轉軸上，通過鏈輪帶動轉軸轉動，使得毛刷自動進行砂粒的清掃工作。本實用新型的型板框清掃裝置具有結構簡單，方便易用等優點。

附圖說明

圖1是本實用新型最佳實施例的一種型板框清掃裝置的結構示意圖；

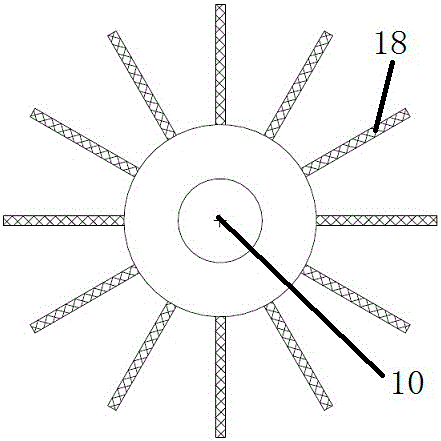

圖2是圖1的A-A向剖視圖。

具體實施方式

下面對本實用新型的具體實施方式作進一步詳細的描述。

如圖1和圖2所示，本實用新型的一種型板框清掃裝置包括轉軸10，轉軸10兩端設置有軸承12，其中一個軸承12的外側設置有鏈輪16，鏈輪16通過花鍵（未圖示）固定在轉軸10上。

轉軸10外壁上垂直其外壁地且等間距地設置有12組毛刷18。每組毛刷18均沿轉軸10的軸線設置。毛刷18可以采用市場常見的豬毛刷18，包括刷柄（未圖示）和刷毛（未圖示），轉軸10上設置卡槽（未圖示），刷柄卡設在卡槽中即可，安裝和更換都非常容易。

以上實施例僅為本實用新型其中的一種實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
