本實用新型涉及鑄造領域，涉及一種澆注隨流孕育裝置。

背景技術：

在鑄造生產過程中，為保證鑄件材質具有良好的機械性能，需要在鐵水澆注過程中添加孕育劑，添加方式有多種形式，其中最有效的形式是隨流孕育。傳統隨流孕育裝置為手持式隨流孕育裝置，此種隨流孕育裝置在澆注時需要操作人員站在澆注包附近操作，容易發生燙傷事故，且在澆注時會因為鐵液的飛濺而堵塞流出口，造成斷流現象，影響鑄件產品品質。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種澆注隨流孕育裝置。

本實用新型技術方案：

一種澆注隨流孕育裝置，包括腳架，中空管和漏斗，中空管穿過漏斗的上部，中空管由腳架支撐，在漏斗的底部設有堵頭座，堵頭座中間設有出料孔，在漏斗的內底部設有錐形的堵頭，堵頭與出料孔形成堵塞開關結構，堵頭的上部連有繩索，繩索的自由端穿過中空管的一側設有拉環。

所述出料孔的直徑為14mm。

所述繩索的直徑為3mm。

本實用新型結構簡單，使用方便，通過拉環及繩索來控制堵頭，使孕育劑裝從堵頭座的出料孔中均勻的流出，可以實現較遠距離的控制，大大減輕操作人員的勞動強度，提高鑄件的機械性能和加工性能。

附圖說明

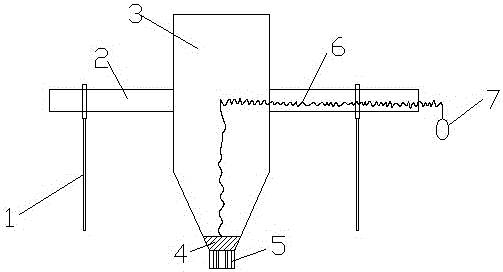

圖1是本實用新型的結構示意圖。

圖中：腳架1，中空管2，漏斗3，堵頭4，堵頭座5，繩索6。

具體實施方式

實施例：參見圖1，一種澆注隨流孕育裝置，包括腳架1，中空管2和漏斗3，中空管2穿過漏斗3的上部，中空管2由腳架1支撐，在漏斗3的底部設有堵頭座5，堵頭座5中間設有出料孔，在漏斗3的內底部設有錐形的堵頭4，堵頭4與出料孔形成堵塞開關結構，堵頭4的上部連有繩索6，繩索6的自由端穿過中空管2的一側設有拉環7。

所述出料孔的直徑為14mm。

所述繩索6的直徑為3mm。

本實用新型結構簡單，使用方便，通過拉環及繩索來控制堵頭，使孕育劑裝從堵頭座的出料孔中均勻的流出，可以實現較遠距離的控制，大大減輕操作人員的勞動強度，提高鑄件的機械性能和加工性能。
