本實用新型涉及砂帶機上的砂帶輪，尤其是一種調節砂帶松緊度的砂帶輪。

背景技術：

砂帶機是模具生產廠家的常用工具，需要打磨拋光的工件通過轉動的砂帶摩擦，使得工件的表面光滑，符合生產制造的標準。

但是隨著砂帶的使用，砂帶會不斷的被拉長，砂帶與主動輪和從動輪之間的接觸不緊密，造成砂帶脫離砂帶安置輪不運動，或者是砂帶的轉速明顯低于砂帶輪的轉速，影響打磨拋光的進行。現有的砂帶輪也可以調節砂帶的松緊程度，但是，由于砂帶是帶狀，通過控制砂帶輪上一點的凸出程度的改變調節砂帶的松緊程度，會造成砂帶更加嚴重的形變，降低砂帶的使用壽命，同時影響打磨拋光的效果。

技術實現要素：

本實用新型要解決的技術問題是提供一種調節砂帶松緊度的砂帶輪，其利于帶動砂帶轉動，降低砂帶的形變速度。

為達到上述目的，本實用新型的技術方案是：一種調節砂帶松緊度的砂帶輪，包括安裝管、連接板、砂帶安裝筒和砂帶調整機構，安裝管與砂帶安裝筒同心設置，在安裝管與砂帶安裝筒之間沿徑向設有多塊連接板；在兩相鄰的連接板之間的砂帶安裝筒的內壁上安裝有砂帶調整機構；所述砂帶調整機構包括一長條形的橡膠塊，所述橡膠塊穿過所述砂帶安裝筒上軸向設置的長條形通孔與砂帶相接觸。

進一步改進，所述砂帶調整機構還包括一固定板、安裝塊和調節螺桿，所述固定板固連在所述砂帶安裝筒內，在所述固定板上固連有一長條形安裝塊，所述調節螺桿與所述固定板和安裝塊螺紋連接且所述調節螺桿的一端穿過所述固定板和安裝塊與一所述橡膠塊相連接，通過旋轉調節螺桿調整橡膠塊的凸出位置，從而調整砂帶的松緊程度。

進一步改進，所述調節螺桿靠近所述安裝管一端安裝有圓形手持部，方便旋轉調節螺桿。

進一步改進，所述砂帶安裝筒的兩端設有沿所述砂帶安裝筒徑向其外部凸出的圓環形凸沿，防止砂帶在轉動的過程中發生偏移或者是從機器上脫落的現象。

進一步改進，所述橡膠塊朝向砂帶的端面為曲面，減小橡膠塊的形狀對砂帶造成形變，并使膠塊與砂帶接觸更為緊密。

進一步改進，所述橡膠塊朝向砂帶的端面上均勻設有凸起，增大橡膠塊與砂帶之間的摩擦力。

本實用新型由于安裝管與砂帶安裝筒同心設置，在安裝管與砂帶安裝筒之間沿徑向設有多塊連接板；在兩相鄰的連接板之間的砂帶安裝筒的內壁上安裝有砂帶調整機構；所述砂帶調整機構包括一長條形的橡膠塊，所述橡膠塊穿過所述砂帶安裝筒上軸向設置的長條形通孔與砂帶相接觸，增加砂帶與砂帶輪之間的摩擦力，利于帶動砂帶轉動，降低砂帶的形變速度。

另一方面，因砂帶輪為空心結構，一定程度降低了對電機的負荷，利于延長電機的壽命。

附圖說明

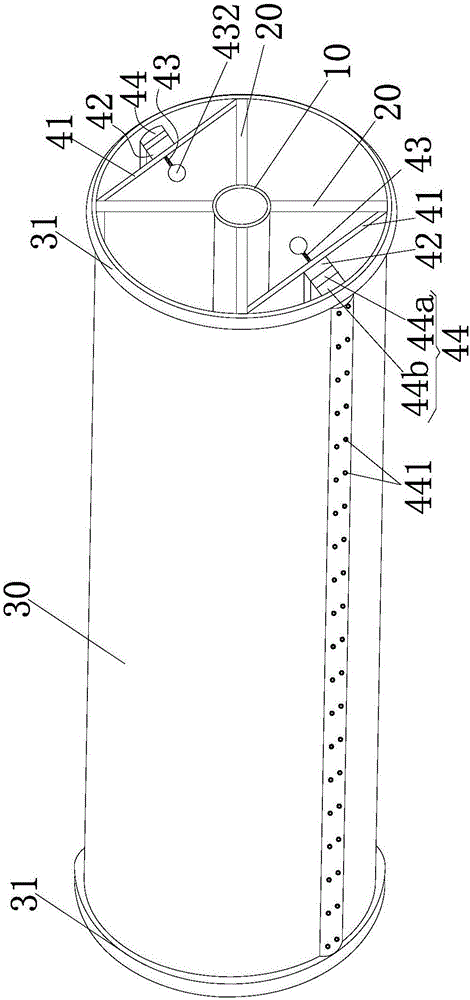

圖1是本實用新型立體圖；

圖2是本實用新型的主視圖；

圖3是本實用新型左視圖；

圖4是圖3的A-A剖視圖；

圖5是圖3的B-B剖視圖；

圖6是圖5中C處放大圖。

具體實施方式

下面結合附圖和具體的實施方式對本實用新型作進一步詳細說明。

圖1至圖6所示，一種調節砂帶松緊度的砂帶輪，包括安裝管10、連接板20、砂帶安裝筒30和砂帶調整機構40，安裝管10與砂帶安裝筒30同心設置，在安裝管10與砂帶安裝筒30之間沿徑向設有多塊連接板20；在兩相鄰的連接板20之間的砂帶安裝筒30的內壁上安裝有砂帶調整機構40。

所述砂帶調整機構40包括一固定板41、安裝塊42、調節螺桿43和橡膠塊44，所述固定板41固連在所述砂帶安裝筒30內，在所述固定板41上固連有一長條形安裝塊42，所述調節螺桿43與所述固定板41和安裝塊42螺紋連接且所述調節螺桿43的一端穿過所述安裝塊42與一長條形橡膠塊44相活動連接；調節螺桿43伸入橡膠塊44的一端設有一限位圓片431，所述橡膠塊44為分體結構包括第一橡膠44a和第二橡膠44b，第一橡膠44a與砂帶相接觸，第二橡膠44b將限位圓片431壓在第一橡膠44a上，限位圓片431能夠在第一橡膠44a和第二橡膠44b之間轉動；當旋轉調節螺桿43時，調節螺桿43推動橡膠塊44整體沿砂帶安裝筒30的徑向位移。所述橡膠塊44穿過所述砂帶安裝筒30上軸向設置的長條形通孔與砂帶相接觸，增加砂帶輪與砂帶之間的摩擦力，保證砂帶能夠與主動輪同步轉動；且長條形的橡膠塊44與砂帶均勻接觸，砂帶的受力均勻，對避免砂帶不均勻形變具有一定的保護作用。所述橡膠塊44朝向砂帶的端面為曲面，緩和橡膠塊44對砂帶可能造成的形變。所述橡膠塊44朝向砂帶的端面上均勻設有凸起441，進一步增加了橡膠塊44與砂帶之間的摩擦力，保證砂帶與砂帶輪之間的同步轉動。

所述調節螺桿43靠近所述安裝管10一端安裝有圓形手持部432，方便旋轉調節螺桿43，提高調節砂帶的工作效率和方便程度。

所述砂帶安裝筒30的兩端設有沿所述砂帶安裝筒30徑向其外部凸出的圓環形凸沿31，防止砂帶在轉動的過程中發生偏移或者是從機器上脫落的現象，影響打磨和拋光工作的效率。

以上僅是本實用新型一個較佳的實施例，本領域的技術人員按權利要求作等同的改變都落入本案的保護范圍。
