本發明涉及磨地機技術領域技術領域，尤其是指可實現智能遙控的自動磨地機的裝置。

背景技術：

目前的磨地機大都是采用手推式磨地機，磨地機的磨地裝置主要由轉盤機構和電機構成，其重量非常重，工作人員操作感覺非常疲憊，而且在現如今人力資源極為緊張的環境下，行業運營的成本高。因此，有必要研發一種可完全替代人工的磨地裝置。

技術實現要素：

本發明要解決的技術問題是提供一種可實現智能遙控以替代人工磨地的裝置。

為解決上述技術問題所采用的技術方案：一種可實現智能遙控的自動磨地機裝置，包括有由動力裝置驅動其作橫向移動的機架，其特征在于：所述機架的縱向的兩側分別安裝有縱向滑動的滑座，滑座上安裝有磨刷裝置，設有一定滑輪機構和一由動力裝置驅動的同步傳動機構，定滑輪機構的定滑輪安裝在機架縱向的一端，同步傳動機構的同步輪安裝機架縱向的另一端，且定滑輪機構的撓性件的兩端和同步傳動機構的同步帶/鏈的兩端均分別與兩側的滑座連接。

在上述基礎上，所述磨刷裝置的基座設成與滑座上下擺動地鉸接。

可優選地，所述撓性件為纜繩。

采用本發明所帶來的有益效果：由于本發明自動磨地機裝置在機架縱向的兩側安裝有可驅動作往復滑動的磨刷裝置，這樣磨刷裝置就可在地面上往復移動，磨刷地面，再加上機架又可驅動作橫向前后移動。這樣本發明自動磨地機裝置就可采用智能遙控裝置來控制磨刷裝置的往復移動和機架的前后移動，從而驅動自動磨地機裝置可在行進的過程中對地面進行往復磨刷，實現完全替代人工磨地的目的。

附圖說明

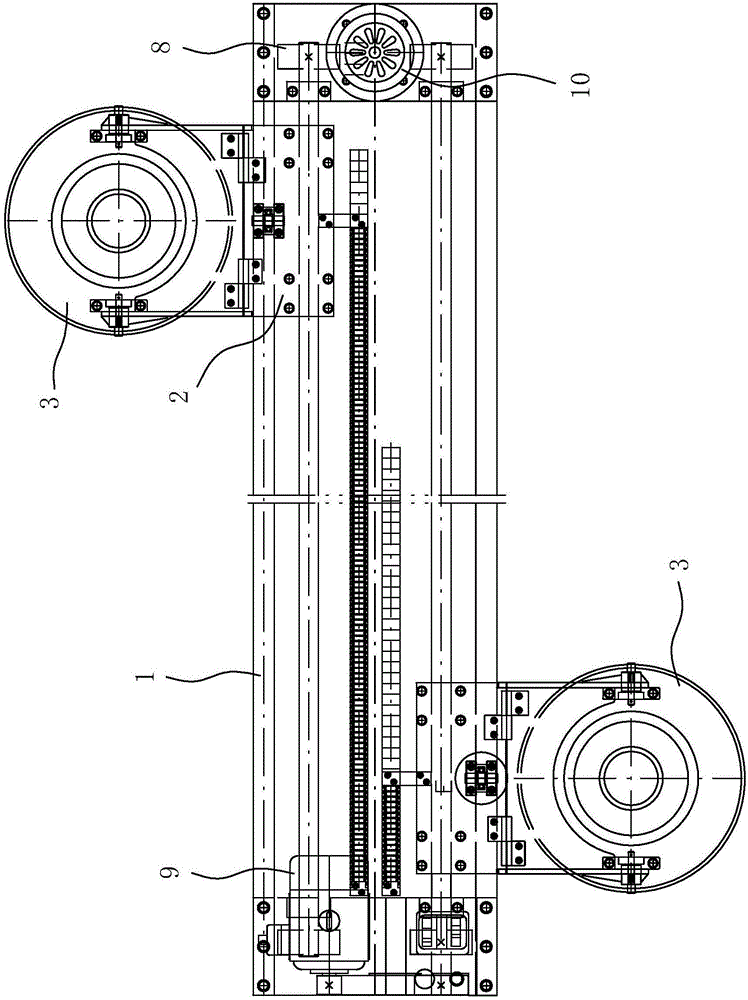

圖1為本發明自動磨地機裝置的俯視圖；

圖2為本發明自動磨地機裝置的滑輪機構和同步傳動機構的結構示意圖；

圖3為本發明自動磨地機裝置的側視圖(其中一側的磨刷裝置翻起)。

具體實施方式

如圖1-2所示，一種可實現智能遙控的自動磨地機裝置，包括有由動力裝置驅動其作橫向移動的機架1，所述機架1的縱向的兩側分別安裝有縱向滑動的滑座2，滑座2上安裝有磨刷裝置3，設有一定滑輪機構和一由動力裝置驅動的同步傳動機構，定滑輪機構的定滑輪4安裝在機架1縱向的一端，同步傳動機構的同步輪5安裝機架1縱向的另一端，且定滑輪機構的撓性件6的兩端和同步傳動機構的同步帶/鏈7的兩端均分別與兩側的滑座2連接。

可以知曉的是，機架1的移動只需在其底部安裝幾組車輪，本實施例中的機架1在前后兩側各裝一組車輪8，然后采用電機9驅動其中一組車輪轉動。控制電機9的正反轉動就可驅動機架1作橫向前后移動了。定滑輪4可對應兩側的滑座2各設一個，便于撓性件6導向回繞，具體地，本實施例中的撓性件6采用了鋼絲繩這種類型的纜繩。而同步輪5的設置則可設一個作為主動輪，主動輪的兩側再各設一用于張緊導向的從動輪，然后電機10驅動主動輪轉動。這樣撓性件6和同步帶/鏈7將兩側的滑座2連接成循環傳動機構，通過控制電機正反轉動就可驅動兩側的磨刷裝置3方向相反地往復移動。從而實現自動磨地機裝置可在行進的過程中對地面進行往復磨刷地面，從而替代人工磨地。

如圖3所示，為便于自動磨地機裝置的轉移和磨刷裝置3更換磨頭，可將磨刷裝置3的基座設成與滑座2上下擺動地鉸接。把磨刷裝置3翻下來，就可利用磨刷裝置3的自重使磨頭壓緊在地面上，以保證磨刷作業效果。而把磨刷裝置3翻起來，就可根據磨頭磨損程度或作業需要來快速而便捷地更換磨頭，在把翻起的磨刷裝置3固定好后，也有利于自動磨地裝置的轉移。
