本實用新型涉及一種拋光的設備，特別是一種用于眼鏡腿邊拋光的設備。

背景技術：

眼鏡框包括用于安裝眼鏡的鏡框體和用于戴在耳朵上的眼鏡腿邊。拋光是眼鏡框加工的一道重要步驟，眼鏡腿邊在上漆之前通常要經過拋光處理，拋光主要是采用是將眼鏡腿邊與拋光鉆頭摩擦，將眼鏡腿邊表面的毛邊毛刺去除，從而使得眼鏡腿邊外表面光滑美觀，也方便噴漆。現有的拋光設備由于眼鏡腿邊比較長固定不穩，導致拋光的時候眼鏡腿邊容易移動，拋光較為困難。

技術實現要素：

本實用新型目的是提供一種用于眼鏡腿邊拋光的設備，以克服現有技術中存在眼鏡腿邊拋光的過程中容易移動的問題。

本實用新型采用如下技術方案：一種用于眼鏡腿邊拋光的設備,包括操作臺、控制器、用于固定眼鏡框的固定裝置、用于拋光的拋光機和安裝架，所述固定裝置裝設于所述操作臺上，所述安裝架可前后移動地裝設于所述操作臺上，所述操作臺上設有可推動所述安裝架前后移動的前后移動裝置，所述安裝架上設有可推動所述拋光機左右移動的左右移動裝置，所述左右移動裝置上設有可推動所述拋光機上下移動的上下移動裝置，所述拋光機安裝于所述上下移動裝置上，所述固定裝置包括氣缸、支撐座和活動座，所述氣缸裝設于所述支撐座的下方，支撐座上設有通孔，所述氣缸的伸縮桿穿過所述通孔，所述活動座裝設于所述支撐座的上方，且所述活動座與所述氣缸的伸縮桿固定連接，所述支撐座的邊緣留有用于安裝眼鏡腿邊的長條形空位，所述前后移動裝置、左右移動裝置、上下移動裝置、氣缸分別與所述控制器連接。

優選的，所述氣缸有兩個，所述活動座有兩個。

優選的，所述前后移動裝置包括第一電機和第一絲桿，所述第一電機裝設于所述操作臺上，所述第一電機與所述第一絲桿連接，所述第一絲桿與所述安裝架通過螺紋連接。

優選的，所述左右移動裝置包括第二電機、第二絲桿和第二移動塊，所述第二電機固定裝設于所述安裝架上，所述第二移動塊可左右移動地裝設于所述安裝架上，所述第二電機與所述第二絲桿連接，所述第二絲桿與所述第二移動塊通過螺紋連接。

優選的，所述上下移動裝置包括第三電機、第三絲桿和第三移動塊，所述第三電機固定裝設于所述第二移動塊上，所述第三移動塊可上下移動地裝設于所述第二移動塊上，所述第三電機與所述第三絲桿連接，所述第三絲桿與所述第三移動塊通過螺紋連接。

優選的，所述操作臺上還設有一用于噴出氣體的噴氣槍。

上述對本實用新型結構和方法的描述可知，和現有技術相比，本實用新型具有如下優點：其一，本實用新型的固定裝置通過氣缸拉動活動座，從而將眼鏡腿邊夾持固定于所述支撐座上，避免眼鏡腿邊移動，從而保證眼鏡腿邊的拋光質量。其二，本實用新型的拋光機可上下、左右、前后移動，從而方便拋光。

附圖說明

圖1為本實用新型的一種用于眼鏡腿邊拋光的設備的結構示意圖。

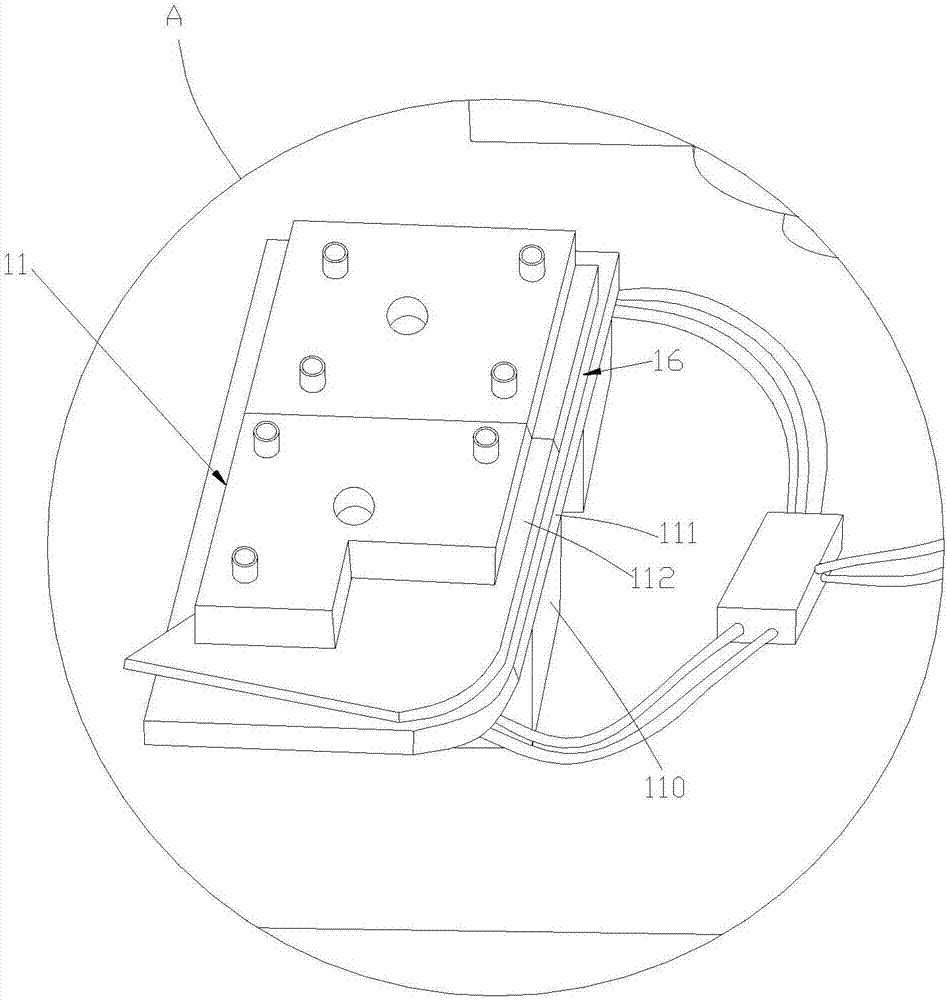

圖2為圖1中A的放大結構示意圖。

具體實施方式

下面參照附圖說明本實用新型的具體實施方式。

參照圖1和圖2，一種用于眼鏡腿邊拋光的設備,包括操作臺10、控制器、用于固定眼鏡框的固定裝置11、用于拋光的拋光機12(拋光機12為現有技術，在此就不詳述)和安裝架13。所述固定裝置11裝設于所述操作臺10上。所述安裝架13可前后移動地裝設于所述操作臺10上(安裝架13與所述操作臺10通過滑軌滑動連接)。所述操作臺10上設有可推動所述安裝架13前后移動的前后移動裝置17。所述安裝架13上設有可推動所述拋光機12左右移動的左右移動裝置14。所述左右移動裝置14上設有可推動所述拋光機12上下移動的上下移動裝置15。所述拋光機12安裝于所述上下移動裝置15上。所述固定裝置11包括氣缸110、支撐座111和活動座112。所述氣缸110裝設于所述支撐座111的下方，支撐座111上設有通孔(圖中未示出)。所述氣缸110的伸縮桿穿過所述通孔。所述活動座112裝設于所述支撐座111的上方，且所述活動座112與所述氣缸110的伸縮桿固定連接。所述支撐座111的邊緣留有用于安裝眼鏡腿邊的長條形空位16。本實用新型的固定裝置11通過氣缸110拉動活動座112，從而將眼鏡腿邊夾持固定于所述支撐座111上。所述前后移動裝置17、左右移動裝置14、上下移動裝置15、氣缸110分別與所述控制器連接。

參照圖2，所述氣缸110有兩個，所述活動座112有兩個。

參照圖1，所述前后移動裝置17包括第一電機171和第一絲桿(由于視角原因，圖中未示出)。所述第一電機171裝設于所述操作臺10上，所述第一電機171與所述第一絲桿連接。所述第一絲桿與所述安裝架13通過螺紋連接(安裝架13的下部分在操作臺10的下方，并與第一絲桿螺紋連接)。

參照圖1，所述左右移動裝置14包括第二電機141、第二絲桿142和第二移動塊143。所述第二電機141固定裝設于所述安裝架13上。所述第二移動塊143可左右移動地裝設于所述安裝架13上，所述第二電機141與所述第二絲桿142連接。所述第二絲桿142與所述第二移動塊143通過螺紋連接。

參照圖1，所述上下移動裝置15包括第三電機151、第三絲桿152和第三移動塊153。所述第三電機151固定裝設于所述第二移動塊143上，所述第三移動塊153可上下移動地裝設于所述第二移動塊143上。所述第三電機151與所述第三絲桿152連接。所述第三絲桿152與所述第三移動塊153通過螺紋連接。

參照圖1，所述操作臺10上還設有一用于噴出氣體的噴氣槍20，從而可將拋光后的碎屑吹掉。

參照圖1和圖2，本實用新型的固定裝置11通過氣缸110拉動活動座112，從而將眼鏡腿邊夾持固定于所述支撐座111上，避免眼鏡腿邊移動，從而保證眼鏡腿邊的拋光質量。本實用新型的拋光機12可上下、左右、前后移動，從而方便拋光。

上述僅為本實用新型的具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
