本發明涉及汽車剎車盤，具體涉及一種汽車剎車盤耐磨處理方法。

背景技術：

剎車盤是汽車制動系統的核心零件，通過與制動片的干摩擦產生巨大的摩擦力降低車輪轉速實現汽車減速制動。剎車盤磨損主要來至三個方面：1、汽車在高速行駛狀況下緊急制動，剎車盤制動面的溫度高達300℃，基體材料制動面抗咬合能力和耐磨性直線下降，尤其是耐磨性，此時制動面厚薄差快速增長，從而引起磨損；2、汽車開始使用后，剎車盤制動面噴涂的金屬漆很快就會被磨掉，部分漆附著在制動片上，制動過程造成制動面厚薄差快速增長，造成異響和磨損；3、剎車盤制動面金屬漆被磨掉后極易銹蝕，浮銹黏附在制動片上，引起制動面厚薄差快速增長，造成異響和磨損。

技術實現要素：

本發明的目的是提供一種汽車剎車盤耐磨處理方法，其通過碳、氮的滲入，在剎車盤表面形成一層碳氮化合物層，有效抑制剎車盤制動面厚薄差的增長，提升剎車盤耐磨性和耐蝕性，延長剎車盤的使用壽命，提高剎車盤使用的安全性。

本發明所述的一種汽車剎車盤耐磨處理方法，其包含如下步驟：

1）清潔剎車盤：將剎車盤進行脫脂、除銹、清洗處理，

2）碳、氮共滲：將清潔后的剎車盤置于真空爐中，加熱預氧化，爐內壓力保持在0Pa，加熱溫度為400±10℃，加熱時間為1—2h，然后升溫到550±10℃，啟動抽真空裝置使?fàn)t內壓力保持在400～500Pa，通入二氧化碳和氨氣，二氧化碳流量控制在1.1—1.5m3/h，氨氣的流量控制在25—35m3/h，進行碳、氮的滲入，滲入時間5—6h，

3）冷卻：?jiǎn)?dòng)抽真空裝置使?fàn)t內壓力保持在200—300Pa，向爐內通入氮?dú)猓獨饬髁靠刂圃?—8m3/h，將碳、氮共滲后的剎車盤隨爐冷卻至200℃，然后出爐冷卻至室溫，滲層厚度控制在20—50μm。

進一步，所述步驟1）中的脫脂處理為采用有機溶劑去除剎車盤表面的油污，脫脂時間為20—30min。

進一步，所述有機溶劑為乙醇或三氯乙烯。

進一步，所述步驟1）中的除銹處理為采用濃度為20—100g/L的鹽酸或酸洗劑去除剎車盤表面氧化皮和浮繡，除銹時間為10—20min。

進一步，所述步驟1）中的清洗處理為采用純水通過噴淋去除剎車盤表面的掛灰，清洗時間為10—20min。

進一步，所述步驟2）中剎車盤的預氧化加熱溫度為400℃，加熱時間為1.5h。

進一步，所述步驟2）中剎車盤碳、氮共滲的加熱溫度為550℃，滲入時間為6h。

進一步，所述步驟3）中滲層厚度控制在24—48μm。

本發明的有益效果是：通過在剎車盤基體表面滲入碳、氮原子形成由致密的白亮層和微孔密集成點狀孔隙的擴散層組成的碳、氮滲層，該滲層極薄，具有耐磨性、耐蝕性、高溫下抗咬合性好、無脆性、化學穩定性強；并且在高溫條件中服役下降不明顯，有效阻止了剎車盤緊急制動情況下制動面厚薄差快速增長造成的磨損；另外滲層中致密的白亮層具有防腐的作用，制動面無需噴漆，亦不會出現銹蝕，避免了部分漆附著在制動片上和浮銹黏附在制動片上造成的磨損；提升了剎車盤的耐磨性和耐蝕性，延長了剎車盤的使用壽命，提高了剎車盤使用的安全性。

附圖說明

圖1是本發明的工藝流程示意圖；

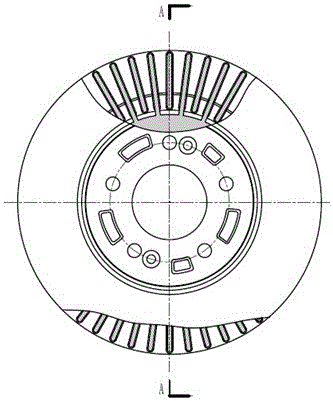

圖2是本發明的剎車盤的結構示意圖；

圖3是圖2的A-A的剖視圖；

圖4是本發明的剎車盤表面碳、氮滲層的斷面結構特征圖；

圖5是本發明的剎車盤中性鹽霧試驗的腐蝕形貌圖。

圖中，1—下制動面，2—大圓立面，3—上制動面，4—小圓立面，5—輪轂安裝面，6—碳、氮滲層；

a—試驗前剎車盤表面形貌，b—腐蝕初期表面形貌，c—腐蝕擴散階段形貌，d—腐蝕到基體階段形貌。

具體實施方式

下面結合附圖和具體實施方式對本發明作詳細說明。

實施例1，參見圖1所示的一種汽車剎車盤耐磨處理方法，其包含如下步驟：

1）清潔剎車盤：將剎車盤進行脫脂、除銹、清洗處理，脫脂處理為采用乙醇去除剎車盤表面的油污，脫脂時間為30min，然后進行除銹處理，采用濃度為20g/L的鹽酸去除剎車盤表面氧化皮和浮繡，除銹時間為20min，接著進行清洗處理，采用純水通過噴淋去除剎車盤表面的掛灰，清洗時間為20min，在60℃下吹干工件。

2）碳、氮共滲：將清潔后的剎車盤加熱預氧化，將剎車盤裝入真空爐中，爐內壓力保持在0Pa，加熱至400℃預氧化1.5h，然后升溫至550℃，啟動抽真空裝置使?fàn)t內壓力保持在400～500Pa，通入二氧化碳和氨氣，二氧化碳流量控制在1.1—1.5m³/h，氨氣流量控制在25—35m³/h，滲入時間為6h。

3）冷卻：?jiǎn)?dòng)抽真空裝置使?fàn)t內壓力保持在200—300Pa，向爐內繼續通入氮?dú)猓獨饬髁靠刂圃?—8m3/h，將碳、氮共滲后的剎車盤隨爐冷卻至200℃，然后出爐冷卻至室溫，滲層厚度控制在24—48μm。

實施例2，一種汽車剎車盤耐磨處理方法，其包含如下步驟：

1）清潔剎車盤：將剎車盤進行脫脂、除銹、清洗處理，脫脂處理為采用乙醇去除剎車盤表面的油污，脫脂時間為20min，然后進行除銹處理，采用濃度為50g/L的鹽酸去除剎車盤表面氧化皮和浮繡，除銹時間為10min，接著進行清洗處理，采用純水通過噴淋去除剎車盤表面的掛灰，清洗時間為10min，在60℃下吹干工件。

2）碳、氮共滲：將清潔后的剎車盤加熱預氧化，將剎車盤裝入真空爐中，爐內壓力保持在0Pa，加熱至390℃預氧化1h，然后升溫至540℃，啟動抽真空裝置使?fàn)t內壓力保持在400～500Pa，通入二氧化碳和氨氣，二氧化碳流量控制在1.1—1.5m³/h，氨氣流量控制在25—35m³/h，滲入時間為5h。

3）冷卻：?jiǎn)?dòng)抽真空裝置使?fàn)t內壓力保持在200—300Pa，向爐內繼續通入氮?dú)猓獨饬髁靠刂圃?—8m3/h，將碳、氮共滲后的剎車盤隨爐冷卻至200℃，然后出爐冷卻至室溫，滲層厚度控制在24—48μm。

實施例3，一種汽車剎車盤耐磨處理方法，其包含如下步驟：

1）清潔剎車盤：將剎車盤進行脫脂、除銹、清洗處理，脫脂處理為采用三氯乙烯去除剎車盤表面的油污，脫脂時間為25min，然后進行除銹處理，采用酸洗劑去除剎車盤表面氧化皮和浮繡，除銹時間為15min，接著進行清洗處理，采用純水通過噴淋去除剎車盤表面的掛灰，清洗時間為15min，在60℃下吹干工件。

2）碳、氮共滲：將清潔后的剎車盤加熱預氧化，將剎車盤裝入真空爐中，爐內壓力保持在0Pa，加熱至410℃預氧化2h，然后升溫至560℃，啟動抽真空裝置使?fàn)t內壓力保持在400～500Pa，通入二氧化碳和氨氣，二氧化碳流量控制在1.1—1.5m³/h，氨氣流量控制在25—35m³/h，滲入時間為5.5h。

3）冷卻：?jiǎn)?dòng)抽真空裝置使?fàn)t內壓力保持在200—300Pa，向爐內繼續通入氮?dú)猓獨饬髁靠刂圃?—8m3/h，將碳、氮共滲后的剎車盤隨爐冷卻至200℃，然后出爐冷卻至室溫，滲層厚度控制在24—48μm。

實施例4，參見圖2和圖3所示，由實施例1處理得到的剎車盤的下制動面1，大圓立面2，上制動面3，小圓立面4和輪轂安裝面5均形成了碳、氮滲層6，全面提高了剎車盤的耐磨性和耐腐蝕性。

實施例5，將實施例1處理得到的剎車盤切割制成金相檢測試樣，用金相顯微鏡觀察，參見圖4，其滲層組織由致密白亮層和微孔密集成點狀孔隙的擴散層組成，滲層厚度為24—48μm，其中白亮層厚度為20—30μm，疏松層厚度為4—18μm。

實施例6，將實施例1處理得到的剎車盤用HW-90鹽霧箱按照GB/T 10125做耐中性鹽霧測試，測試時間達240h，參見圖5，a為試驗前剎車盤表面形貌，b為腐蝕初期表面形貌，c為腐蝕擴散階段形貌，d為腐蝕到基體階段形貌，處理得到的剎車盤在進行中性鹽霧試驗時，沒有出現嚴重的腐蝕坑，只是剎車盤表面出現輕微腐蝕現象，說明經過碳、氮滲入處理得到的剎車盤具有一定的耐蝕性。

以上所述實施例僅表達了本發明的實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制，但凡采用等同替換或等效變換的形式所獲得的技術方案，均應落在本發明的保護范圍之內。
