本發明屬于煉鋼爐冶煉過程中的測溫取樣技術領域，特別涉及一種煉鋼爐自動測溫取樣裝置。

背景技術：

在煉鋼爐的爐前對鋼水進行測溫、取樣是鋼水預處理過程中的一道工序，目的是得到鋼水的溫度及成分含量，是鋼水預處理工藝操作的重要依據。

目前在國內，絕大部分煉鋼爐，例如電弧爐的測溫取樣均采用人工手動，人工手動測溫取樣定位精度較低，從而不能精確反應鋼水溫度和成分，且電弧爐冶煉時需要連續測溫取樣多次，勞動強度較高。最重要的是，人工測溫取樣時都是正對著爐門，該區域溫度極高，鋼渣飛濺，且受到鋼水和電弧的直接輻射，是非常危險的區域，因此操作人員的安全性很難得到保證。

技術實現要素：

本發明針對現有技術中存在的煉鋼爐的測溫取樣定位精度低、勞動強度大、存在安全隱患的技術問題，提供一種煉鋼爐自動測溫取樣裝置。

為解決上述技術問題，本發明采用的技術方案是：

一種煉鋼爐自動測溫取樣裝置，包括底座，還包括

旋轉座，其通過轉動機構轉動連接于所述底座的上端；

支撐臂，其兩端分別設有第一軸和第二軸，所述支撐臂通過所述第一軸鉸接于所述旋轉座上；

第一電動推桿，其兩端分別鉸接于所述旋轉座的頂部和所述支撐臂上，以驅動所述支撐臂圍繞所述第一軸往復擺動；

擺臂，其通過所述第二軸鉸接于所述支撐臂上，所述擺臂連接有測溫取液槍；

第二電動推桿，其兩端分別鉸接于所述支撐臂和位于所述第二軸的下方的擺臂上，以驅動所述擺臂圍繞所述第二軸往復擺動。

作為優選，所述轉動機構包括安裝有齒輪的電機和內齒式球轉盤軸承，所述內齒式球轉盤軸承分別通過其內圈和外圈對應連接于所述底座和旋轉座上，并與所述齒輪嚙合。

作為優選，所述擺臂相對所述支撐臂從上到下傾斜設置，所述測溫取液槍沿所述擺臂的長度方向與所述擺臂平行。

作為優選，所述擺臂上設有滑動裝置和驅動機構，所述測溫取液槍連接于所述滑動裝置上，所述驅動機構與所述滑動裝置連接，以驅動所述滑動裝置沿所述擺臂的長度方向移動。

作為進一步優選，所述擺臂沿其長度方向設有長槽，所述滑動裝置通過其底部滑動連接于所述長槽內；所述驅動機構包括主鏈輪、從鏈輪、鏈條和電機，所述主鏈輪和從鏈輪分別設于所述擺臂的兩端，所述鏈條的兩端分別連接于所述滑動裝置位于其移動方向上的兩端，并繞過所述主鏈輪和從鏈輪，所述主鏈輪與所述電機的輸出端連接。

作為進一步優選，所述擺臂上位于所述長槽的兩側設有用于所述測溫取液槍穿過的導向裝置。

作為進一步優選，所述導向裝置包括分別設于所述長槽的兩側的支座、導向輪和固定軸，所述支座固定于所述擺臂上，所述固定軸的兩端分別連接于所述支座內并與所述擺臂垂直，所述導向輪轉動連接于所述固定軸上，且兩個所述導向輪上均具有周向的凹弧面，以形成用于所述測溫取液槍穿過的空間。

作為優選，所述擺臂在靠近爐門的一端設有熱防護裝置。

作為優選，所述熱防護裝置包括與所述測溫取液槍的運動方向垂直的護板，所述護板連接于所述擺臂的端面上，且設有用于所述測溫取液槍穿過的圓孔。

作為優選，所述第一軸和第二軸互相垂直。

與現有技術相比，本發明所具有的有益效果是：本發明通過轉動機構在水平面內做360°旋轉運動，第一電動推桿用于調整支撐臂的上下擺動角度，第二電動推桿用于調整擺臂的左右擺動角度，因此具備了三個方向的自由度，提高了自動測溫取樣的靈活性和安全性，降低了人工成本。

附圖說明

圖1為本發明中的煉鋼爐自動測溫取樣裝置的立體結構示意圖；

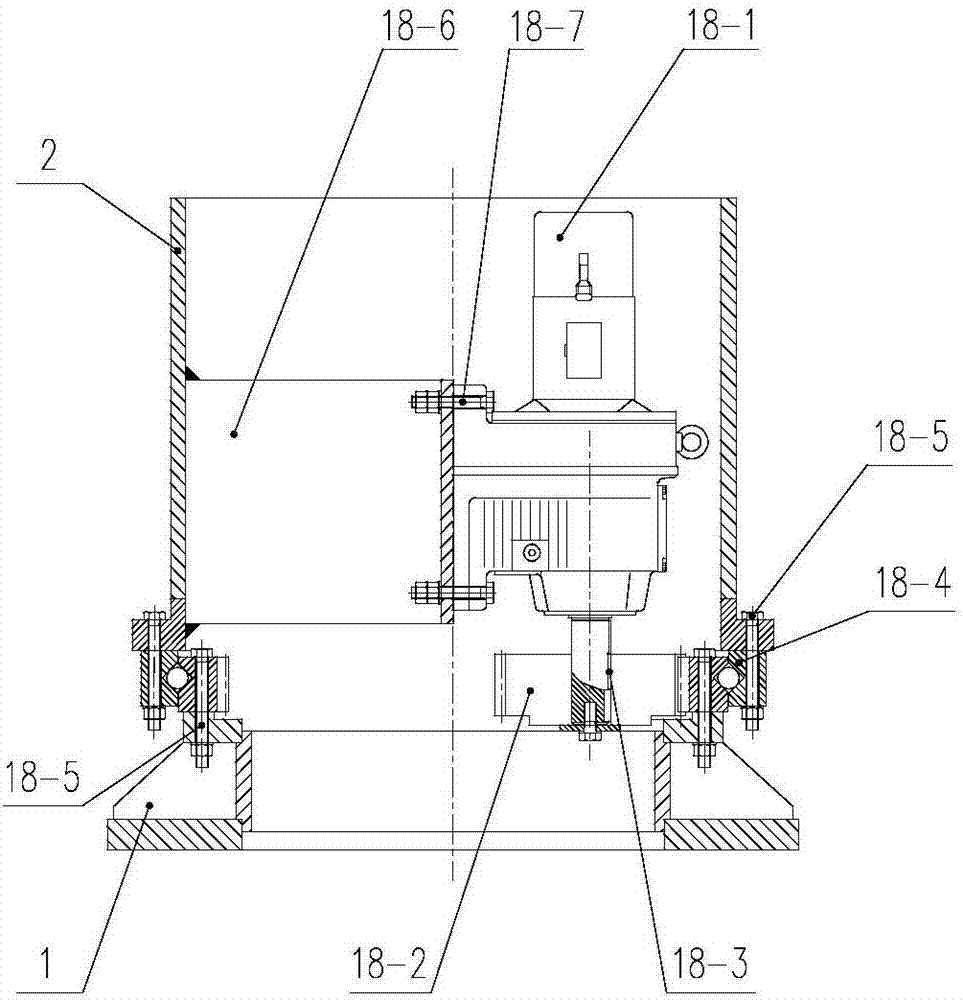

圖2為圖1中的G-G向剖視圖；

圖3為本發明中的煉鋼爐自動測溫取樣裝置的擺臂和測溫取液槍的主視圖；

圖4為圖3的俯視圖；

圖5為圖3中的H-H向剖視圖；

圖6為本發明中的煉鋼爐自動測溫取樣裝置的使用狀態的整體結構示意圖。

圖中：1-底座；2-旋轉座；3-支撐臂；4-第一電動推桿；5-擺臂；6-測溫取樣槍；7-熱防護裝置；10-操作臺；11-第二電動推桿；12-第一電機；13-主鏈輪；14-滑動裝置；15-從鏈輪；16-鏈條；17-導向裝置；17-1-支座；17-2-導向輪；17-3-軸端擋板；17-4-第一螺栓；17-5-固定軸；18-1-第二電機；18-2-齒輪；18-3-平鍵；18-4-內齒式球轉盤軸承；18-5-第二螺栓；18-6-電機座；18-7-第三螺栓。

具體實施方式

為使本領域技術人員更好的理解本發明的技術方案，下面結合附圖和具體實施例對本發明作詳細說明。

本發明的實施例公開了一種煉鋼爐自動測溫取樣裝置，如圖1至圖6所示，包括底座1、旋轉座2，支撐臂3、第一電動推桿4、擺臂5、測溫取液槍6和第二電動推桿11，底座1固定在操作平臺10上，使底座1不會隨爐體和傾動平臺的運動而擺動，旋轉座2的上部呈L形，旋轉座2通過轉動機構轉動連接于底座1的上端，支撐臂3的兩端分別設有第一軸和第二軸，第一軸和第二軸互相垂直，支撐臂3通過第一軸形成鉸接點a以鉸接于旋轉座2上，擺臂5通過第二軸形成鉸接點d以鉸接于支撐臂3上，擺臂5連接有測溫取液槍6。第一電動桿4的兩端分別為缸體和活塞桿，第一電動推桿4的缸體通過第三軸形成鉸接點c以鉸接于旋轉座2的頂部，第一電動桿4的活塞桿通過第四軸形成鉸接點b以鉸接于支撐臂3上，以驅動支撐臂3圍繞鉸接點a(第一軸)在垂直面內上下擺動，可以調整測溫取液槍6在垂直方向的測溫取樣角度。。第二電動推桿11的缸體通過第五軸形成鉸接點f以鉸接于支撐臂3上，且第二電動桿11位于支撐臂3的下方，并與擺臂5的中心線垂直。第二電動桿11的活塞桿通過第六軸形成鉸接點e以鉸接于位于第二軸的下方的擺臂5上，用于驅動擺臂5圍繞鉸接點d(第二軸)擺動，可以調整測溫取液槍6相對于爐門水平方向的測溫取樣角度。

本實施例中，第二電動桿11的中心線與擺臂5的中心線互相垂直，擺臂5和支撐臂3的橫截面均為矩形。

本實施例中，如圖2所示，轉動機構包括安裝有齒輪18-2的第二電機18-1和內齒式球轉盤軸承18-4，旋轉座2具有空腔，旋轉座2的內壁上連接有電機座18-6，第二電機18-1通過第三螺栓18-8連接于電機座18-6上，并使第二電機18-1的輸出軸的軸線與旋轉座2的中心線平行，齒輪18-2安裝于第二電機18-1的輸出軸上，以與內齒式球轉盤軸承18-4嚙合，內齒式球轉盤軸承18-4的內圈通過第二螺栓18-5連接于底座1上，內齒式球轉盤軸承18-4的外圈通過第四螺栓18-8連接于旋轉座2上。

為了便于使測溫取樣槍伸入煉鋼爐內測溫取樣，如圖1所示，擺臂5相對支撐臂3從上到下傾斜設置，測溫取液槍沿擺臂5的長度方向與擺臂5平行。

本實施例中，如圖3和圖4所示，擺臂5上設有滑動裝置14和驅動機構，測溫取樣槍6連接于滑動裝置14上，驅動機構與滑動裝置14連接，以驅動滑動裝置14沿擺臂5的長度方向移動，以便于測溫取樣槍6在測溫取樣完畢后，使測溫取樣槍6遠離高溫環境后再拿下來送檢，提高了操作人員的安全性。具體地，擺臂沿其長度方向設有長槽，滑動裝置14通過其底部滑動連接于長槽內。驅動機構包括主鏈輪13、從鏈輪15、鏈條16和第一電機12，主鏈輪13和從鏈輪15分別設于擺臂5的兩端，其中主鏈輪13安裝于擺臂5的上端，使第一電機12遠離高溫環境。鏈條16的兩端分別連接于滑動裝置14位于其移動方向上的兩端，并繞過主鏈輪13和從鏈輪15，主鏈輪13與第一電機12的輸出軸連接。

為了保證測溫取液槍6在運動時的穩定，減小測溫取液槍6的震動和運動直線度，在擺臂5上位于長槽的兩側設有用于測溫取液槍6穿過的導向裝置17，導向裝置17以測溫取液槍6的中心線為中心對稱設置，對測溫取液槍6可以起到很好的導向作用。具體地，如圖5所示，導向裝置17包括分別設于長槽的兩側的支座17-1、導向輪17-2和固定軸17-5，兩個支座17-1分別固定于擺臂5的長槽的相對的兩側。每個固定軸17-5的兩端分別連接于支座17-1內并與擺臂6垂直，其中固定軸17-5在靠近擺臂6的一端插入到支座17-1上，遠離擺臂6的一端通過軸端擋板17-3和第一螺栓17-4連接到支座17-1上。導向輪17-2轉動連接于固定軸17-5上，且兩個導向輪17-2上均具有周向的凹弧面，以形成用于測溫取液槍6穿過的空間。

為了保護測溫取樣槍6和擺臂5免受高溫環境的影響，在擺臂5靠近爐門的一端設有熱防護裝置。具體地，繼續參照圖3和圖4，熱防護裝置包括與測溫取液槍5的運動方向垂直的護板7，護板7連接于擺臂5的下端面上，且設有用于測溫取液槍6穿過的圓孔。

本實施例中的煉鋼爐自動測溫取樣裝置，通過轉動機構可在水平面內做360°旋轉運動，第一電動推桿4用于調整支撐臂3的上下擺動角度，第二電動推桿11用于調整擺臂5的左右擺動角度，因此具備了三個方向的自由度，可使測溫取液槍6在電弧爐爐門的一定范圍內位置變化的情況下工作，不僅在結構上占地空間小，而且提高了自動測溫取樣的靈活性和安全性，自動化操作降低了人工成本，使操作人員遠離爐門口熱區確保了安全，能夠安全可靠地實現電弧爐所有的正常工作要求，提高了煉鋼電弧爐設備在生產中的自動化程度和操作人員安全性。

以上實施例僅為本發明的示例性實施例，不用于限制本發明，本發明的保護范圍由權利要求書限定。本領域技術人員可以在本發明的實質和保護范圍內，對本發明做出各種修改或等同替換，這種修改或等同替換也應視為落在本發明的保護范圍內。
