技術領域：

本發明涉及永磁鐵氧體濕壓磁瓦模具設計技術領域，主要涉及一種控制永磁鐵氧體磁瓦磨削余量的模具設計方法。

背景技術：
：

永磁鐵氧體磁瓦呈弧形，應用于各種微特電機，為電機提供恒定的磁場。磁瓦產品的生產流程是：原料鐵紅（fe3o4或fe2o3）由球磨機濕法研磨成粒度為1um左右的料漿；料漿在通電線圈形成的磁場作用下由定型的模具用液壓機壓制成生坯；生坯通過窯爐高溫?zé)Y(jié)產生各項收縮，在經過一系列物理、化學反應后形成半成品；半成品經過磨加工生產線研磨成符合要求的磁瓦產品。

磁瓦產品通常對尺寸有較嚴格的要求，尺寸公差較小，為保證其精度，在磨加工研磨時，半成品的各個部位都要研磨去一部分，把研磨下來的質量與半成品的質量之比稱做磨削余量：即q=(m-m0)÷m*100%，(m0為成品質量)。磨削余量大了，會造成原料浪費及增加生產環節的加工成本；磨削余量太小了，導致某部位磨不到（俗稱漏磨），則難以保證成品精度。

成型模具的尺寸決定了生坯的尺寸，在原料收縮特性一定的前提下，生坯的尺寸決定了半成品的尺寸，半成品的大小，最終會影響到磨削余量的大小。

目前公知的永磁鐵氧體磁瓦模具的設計通常是根據原料的收縮特性，將成品要求的尺寸乘以由經驗得出的系數，粗略地估算出生坯尺寸，從而得出模具尺寸。這樣設計出來的模具，只有在做出生坯，經燒結后，得到半成品質量，與成品質量對比，才能算出磨削余量。由于在開模具前缺乏理論依據，其磨削余量多少很難控制。

技術實現要素：
：

本發明目的就是為了彌補已有技術的缺陷，提供一種控制永磁鐵氧體磁瓦磨削余量的模具設計方法，使磁瓦產品磨削余量得到有效控制，且為模具設計提供了理論依據。

本發明是通過以下技術方案實現的：

一種控制永磁鐵氧體磁瓦磨削余量的模具設計方法，其特征在于：具體方案是按磁瓦產品設定的磨削余量，從成品到半成品，結合原料收縮特性，經過理論定量計算得出；根據質量、體積、密度的關系，得出成品的橫截剖面積s0，根據設定的磨削余量q,得出半成品的橫截剖面積s，通過成品與半成品橫截面疊加，各部位的磨削厚度余量是均等的，由原料收縮特性，得出模具設計需要的生坯尺寸；

具體操作步驟如下：

依據磁瓦產品成品尺寸用cad軟件繪制出成品剖面圖，得出產品剖面面積s0，由產品長度l0，根據數學知識得出v0=s0*l0,由產品密度ρ，根據物理學知識得出成品質量m0=ρ*v0=ρ*s0*l0；同理，半成品質量m、剖面面積s、長度l、密度ρ、體積v，m=ρ*v=ρ*s*l；

磨削余量q=(m-m0)÷m*100%=(ρ*s*l-ρ*s0*l0)÷(ρ*s*l)*100%,即q=〔1-(s0*l0)÷(s*l)〕*100%,通常情況下，產品長度l0公差在1.5～2%，按磁性材料的收縮特性，半成品長度l可以做到在l0公差要求范圍內，不進行研磨加工，即l0=l，所以q=（1-s0÷s）*100%；

把磨削余量q設定一個值，成品剖面積s0已知，就可得出半成品剖面積s=s0÷（1-q*100%），即s是s0的1/（1-q*100%）倍，再根據原料的收縮特性，就可得出生坯的剖面積及各部位尺寸，根據生坯尺寸進行模具設計；

這樣由已知的成品橫截剖面積s0及設定磨削余量q,得出半成品橫截剖面積s，由原料的收縮特性，計算出生坯尺寸，再根據生坯尺寸設計制作出模具。

所述的模具及生坯尺寸是按產品磨削余量的占比通過理論計算得出的尺寸設計的，所述磨削余量是指半成品研磨下來的質量與半成品的質量m之比，即q=(m-m0)÷m*100%。

所述的磨削余量q為一個設定的值，其國內磁性材料行業磨削余量通常在q=18～25%。

本發明的優點是：

本發明從控制產品的磨削余量出發，由成品相關尺寸得出半成品尺寸，進而得出生坯及模具尺寸，使磁瓦產品磨削余量得到有效控制，且為模具設計提供了理論依據，保證了成品質量。

附圖說明：

圖1為本發明控制永磁鐵氧體磁瓦磨削余量的模具設計方法成品與半成品疊加剖面示意圖。

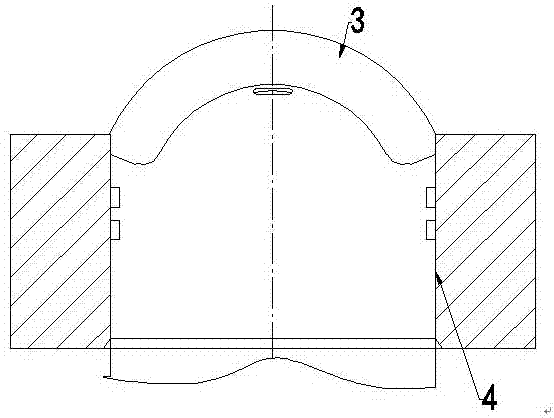

圖2本控制永磁鐵氧體磁瓦磨削余量的模具示意圖。

圖中標號：1、半成品橫截剖面積；2、成品橫截剖面積(s0)；3、模具上的生坯；4、模具。

具體實施方式：

參見附圖。

一種控制永磁鐵氧體磁瓦磨削余量的模具設計方法，包括有以下操作步驟：依據磁瓦產品成品尺寸用cad軟件繪制出成品剖面圖，得出產品剖面面積s0，由產品長度l0，根據數學知識得出v0=s0*l0,由產品密度ρ，根據物理學知識得出m0=ρ*v0=ρ*s0*l0；同理，半成品質量m、剖面面積s、長度l、密度ρ、體積v，m=ρ*v=ρ*s*l；磨削余量q=(m-m0)÷m*100%=(ρ*s*l-ρ*s0*l0)÷(ρ*s*l)*100%,即q=〔1-(s0*l0)÷(s*l)〕*100%,產品長度l0公差在1.5～2%，按磁性材料的收縮特性，半成品1長度l可以做到在l0公差要求范圍內，不進行研磨加工，即l0=l，所以q=（1-s0÷s）*100%。我們把磨削余量q設定一個值（國內磁性材料行業磨削余量通常在q=18～25%），成品剖面積s0已知，就可得出半成品1剖面積s=s0÷（1-q*100%），實際上就是半成品1的橫截剖面積s放大到成品的橫截剖面積s0的1/（1-q*100%）倍。從“圖1”的疊加圖看，各部位的磨削厚度余量是均等的。再根據原料的收縮特性，就可得出生坯3的剖面積及各部位尺寸，根據生坯尺寸進行模具4設計。這樣由已知的成品橫截剖面積(s0)2及設定磨削余量q,得出半成品橫截剖面積1，由原料的收縮特性，計算出生坯3尺寸，再根據生坯3尺寸設計制作出模具4。

這樣設計的磁瓦產品模具，磨削余量在預定的范圍內，為生坯及模具設計提供了理論依據。

技術特征：

技術總結
本發明公開了一種控制永磁鐵氧體磁瓦磨削余量的模具設計方法，具體方案是按磁瓦產品設定的磨削余量，從成品到半成品，結合原料收縮特性，經過理論定量計算得出；根據質量、體積、密度的關系，得出成品的橫截剖面積S0，根據設定的磨削余量Q，由于Q=(?M??M0)÷M?*100%=〔1?(?S0*?L0)?÷(S*?L)〕*100%,得出半成品的橫截剖面積S，S=S0÷（1?Q*100%），通過成品與半成品橫截面疊加，各部位的磨削厚度余量是均等的，由原料收縮特性，得出模具設計需要的生坯尺寸；本發明從控制產品的磨削余量出發，由成品相關尺寸得出半成品尺寸，進而得出生坯及模具尺寸，使磁瓦產品磨削余量得到有效控制，且為模具設計提供了理論依據，保證了成品質量。

技術研發人員：潘定銀
受保護的技術使用者：安徽金寨將軍磁業有限公司
技術研發日：2017.03.27
技術公布日：2017.07.21
