本發明屬于救援設備技術領域，具體涉及一種綜合救援車輛。

背景技術：

水切割，又稱水刀，即高壓水射流切割技術，是一種利用高壓水流切割的機器。在電腦的控制下能任意雕琢工件，而且受材料質地影響小。因為其成本低，易操作，良品率又高，水切割正逐漸成為工業切割技術方面的主流切割方式。但是傳統水刀作為救援切割裝置時無法避免在水刀切割物體后依舊還留有力量強大水射流，極其容易傷害到被困人員，而且在去往救援地點的道路情況復雜多變，在保證速度的同時又要兼顧車輛的通過性，因此有必要設計一種新型的綜合救援車輛。

技術實現要素：

根據以上現有技術的不足，本發明所要解決的技術問題是提出一種綜合救援車輛，通過多用途底盤解決通過性問題，通過安全水刀解決里水刀切割后水射流的問題，具有結構簡單，使用方便的特點。

為了解決上述技術問題，本發明采用的技術方案為：一種綜合救援車輛包括汽車本體、多用途底盤、水切割裝置、照明裝置和控制器，汽車本體底部安裝有多用途底盤，汽車本體的頂部安裝有照明裝置，所述水切割裝置包括活動臂、供砂裝置、供水裝置、供氣裝置和安全水噴頭，活動臂安裝在汽車本體上，活動臂前端安裝有安全水噴頭，安全水噴頭分別與固定在汽車本體上的供砂裝置、供水裝置和供氣裝置相連。

作為一種優選的實施方式，所述安全水噴頭包括機架體、水刀噴頭、氣體噴頭、機架體前端設有水平凹槽，在凹槽的上表面兩端對稱設有兩個水刀噴頭，水刀噴頭與供水裝置和供砂裝置相連，所述兩個水刀噴頭的噴口均朝向凹槽中對稱的凹槽下表面，在凹槽的下表面兩側分別設有兩個氣體噴頭，氣體噴頭與供氣裝置相連，兩氣體噴頭相向設置，在兩氣體噴頭之間的凹槽下表面設有廢水收集板，廢水收集板下方設有排水孔，在凹槽內還設有廢料收集切割裝置。排水孔下方設有排水管和抽水機，排水管一端連接在排水孔上，排水管另一端連接在抽水機上，抽水機固定在汽車本體上。供水裝置包括水倉、加壓泵和供水管，水倉內設有加壓泵，供水管一端與水倉相連，供水管另一與水刀噴頭相連，所述供砂裝置包括儲砂倉，儲砂倉內設有篩網，儲砂倉的側壁設有偏心輪電機，在儲砂倉的底部設有出砂管，出砂管與供水管相連通，在出砂管中設有調節閥門，所述供氣裝置為空氣壓縮機。廢料收集切割裝置包括第一摩擦筒、第二摩擦筒和驅動電機，第一摩擦筒和第二摩擦筒水平對稱設置，分別通過驅動電機轉動連接在機架體上，在第一摩擦筒和第二摩擦筒后方的機架體上設有廢料收集孔。第一摩擦筒的表面沿軸線方向設有切刀。多用途底盤包括底盤機架、履帶、伸縮桿和電動輪，底盤機架兩端設有履帶，底盤機架上還兩兩對稱的設有四個伸縮桿，伸縮桿前端設有電動輪，所述電動輪通過電連接的方式與控制器連接。安全預警裝置包括照射燈、升降架、喇叭和支撐臺，升降架安裝在汽車本體上，升降架的頂端安裝有支撐臺，支撐臺為圓柱型結構，沿支撐臺四周設有兩個以上的照射燈，支撐臺上方設有喇叭，喇叭通過電連接的方式與控制器連接。

本發明有益效果是:本發明發的多用途底板可以根據路況選擇電動輪驅動還是履帶輪驅動，在兼顧通過速度的同時增加了通過性，采用的安全水刀噴頭通過吹出高壓氣流，在水刀切割后將散射水流吹向廢水收集板，并通過排水裝置排走，安全高效。

附圖說明

下面對本說明書附圖所表達的內容及圖中的標記作簡要說明：

圖1是本發明的一種綜合救援車輛具體實施方式的結構圖；

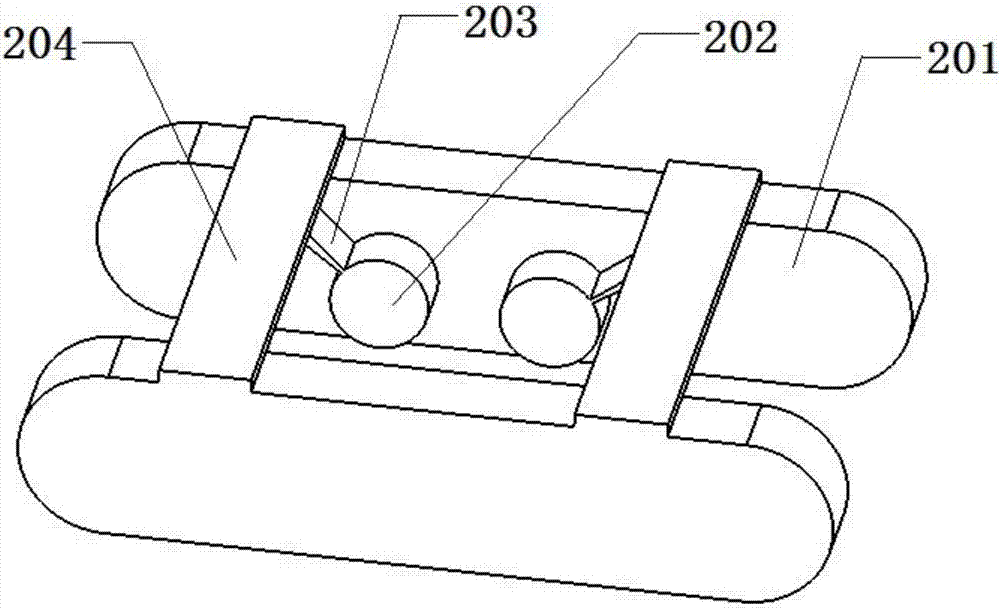

圖2是本發明的多用途底盤具體實施方式的結構圖；

圖3是本發明的安全水噴頭具體實施方式的結構圖。

其中1、汽車本體，2、多用途底盤，3、供砂裝置，4、供水裝置，5、供氣裝置，6、活動臂，7、安全水噴頭，201、履帶，202、電動輪，203、伸縮桿，204、底盤機架，701、機架體，702、水刀噴頭，703、氣體噴頭，704、廢水收集板，705、第一摩擦筒，706、第二摩擦筒。

具體實施方式

下面對照附圖，通過對實施例的描述，本發明的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理、制造工藝及操作使用方法等，作進一步詳細的說明，以幫助本領域技術人員對本發明的發明構思、技術方案有更完整、準確和深入的理解。

如圖1-3所示，一種綜合救援車輛包括汽車本體1、多用途底盤2、水切割裝置、照明裝置和控制器，汽車本體1底部安裝有多用途底盤2，從而根據需要適應不同路況，多用途底盤2包括底盤機架204、履帶201、伸縮桿203和電動輪202，底盤機架204兩端設有履帶201，底盤機架204上還兩兩對稱的設有四個伸縮桿203，伸縮桿203前端設有控制器連接的電動輪202，當道路平坦時升起伸縮桿203采用電動輪202驅動，當道路崎嶇時收起伸縮桿203采用履帶201輪驅動，從而可以快速的到達救援現場。汽車本體1的頂部安裝有照明裝置包括照射燈、升降架、喇叭和支撐臺，升降架安裝在汽車本體1上，升降架的頂端安裝有支撐臺，支撐臺為圓柱型結構，沿支撐臺四周設有八個的照射燈，實現全角度照明，當到達救援現場時神奇升降架，抬高照射燈，在支撐臺上方設有與控制器連接的喇叭可以用來播放提示信息。汽車本體1的尾部安裝有牽引裝置，用于牽引救援。采用的水切割裝置包括活動臂6、供砂裝置3、供水裝置4、供氣裝置5和安全水噴頭7，活動臂6安裝在汽車本體1上，從而帶動安全水噴頭7到達制定位置，活動臂6前端安裝有安全水噴頭7，安全水噴頭7可以從活動臂6上拆卸下來，手持控制。安全水噴頭7包括機架體701、水刀噴頭702、氣體噴頭703、機架體701前端設有水平凹槽，在凹槽的上表面兩端對稱設有兩個水刀噴頭702，用于進行水切割，水刀噴頭702與供水裝置4和供砂裝置3相連，所述兩個水刀噴頭702的噴口均朝向凹槽中對稱的凹槽下表面，在凹槽的下表面兩側分別設有兩個氣體噴頭703，氣體噴頭703與供氣裝置5相連，兩氣體噴頭703相向設置，在兩氣體噴頭703之間的凹槽下表面設有廢水收集板704，兩氣體噴頭703斜向上水刀噴頭702中噴出的水流噴向廢水收集板704，從而實現緩沖散射水流的作用，廢水收集板704下方設有排水孔。排水孔下方設有排水管和抽水機，排水管一端連接在排水孔上，排水管另一端連接在抽水機上，抽水機固定在汽車本體1上，及時將廢水排出到制定位置。安全水噴頭7分別與固定在汽車本體1上的供砂裝置3、供水裝置4和供氣裝置5相連，供水裝置4包括水倉、加壓泵和供水管，水倉內設有加壓泵，供水管一端與水倉相連，供水管另一與水刀噴頭702相連，供砂裝置3包括儲砂倉，儲砂倉內設有篩網，儲砂倉的側壁設有偏心輪電機，可以篩選出較大沙粒防止噴頭阻塞，在儲砂倉的底部設有出砂管，出砂管與供水管相連通，在出砂管中設有調節閥門，水流與磨砂混合從水刀噴頭702中噴出，所述供氣裝置5為空氣壓縮機為氣體噴頭703提供壓縮空氣。在凹槽內還設有廢料收集切割裝置廢料收集切割裝置包括第一摩擦筒705、第二摩擦筒706和驅動電機，第一摩擦筒705和第二摩擦筒706水平對稱設置，分別通過驅動電機轉動連接在機架體701上，艾第一摩擦筒705的表面沿軸線方向設有切刀，被切割的物料通過摩擦筒壓縮，切割并通過后方的廢料收集孔排出。

工作原理：當綜合救援車輛在去往救援現場的途中可以升起升縮桿，使電動輪202與底面接觸，通過電動輪202驅動，當救援路況比較復雜時，收起升縮桿，采用履帶201輪驅動，當到達事故現場時，升起升降架，抬高照射燈提供照明，并可通過喇叭播放所需信息，當需要切割時，加壓泵給水倉加壓，并混合儲砂倉內的磨砂，從噴頭中噴出實現切割，儲砂倉內的篩網震動篩除較大顆粒防止磨砂阻塞噴頭，兩水刀噴頭702將切割物切割有兩條線，繼續前進，中間的切割物通過廢料收集切割裝置中的對稱設置的摩擦筒擠壓收集，第一摩擦筒705上的切刀用于將條狀切割物橫向切斷，在水刀切割的同時空氣壓縮機產生的壓縮空氣通過空氣噴頭斜向上吹響水切割產生的散射水流，緩沖水流的沖擊力，并將水流吹到廢水收集板704位置通過排水孔排走，實現安全切割。

上面結合附圖對本發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
