本發明涉及一種磨料磨具，尤其涉及一種新型磨料磨具。

背景技術：

在使用磨盤磨料的過程中會產生大量的碎屑和灰塵，這些碎屑和灰塵聚集在被打磨的物料上，如果不進行定時的清理，物料的表面很難打磨平整，傳統的磨料磨具需要進行定時的停機，以便清理磨具和物料表面的灰塵，這樣不僅費時費力，而且使得磨料的效率難以提升；此外，磨料過程中揚起的灰塵，極大的影響到了工作人員的身體健康。

為此，我們提出一種高效磨料磨具來解決上述問題。

技術實現要素：

本發明的目的是為了解決上述技術問題，提供了一種新型磨料磨具。該磨具結構簡單，設計合理，使用壽命長，磨料效率高，粉塵少。

為實現上述目的，本發明采用的技術方案如下：

一種新型磨料磨具，包括長方體形結構的磨料板，及設置在磨料板下方的吸塵裝置；所述磨料板上縱向設有若干通孔，磨料板上方設有與磨料板一體成型的若干磨料肋，所述每個通孔上方均設置有圓臺形的吸塵漏斗，且相鄰吸塵漏斗相切設置；所述吸塵裝置包括與磨料板相匹配且與磨料板上方邊緣螺桿連接的硬質塑料連接邊，與硬質塑料連接邊下邊緣連接的倒圓臺形硬質集塵漏斗，以及設置在硬質集塵漏斗下方并與硬質集塵漏斗可拆卸連接的風機；所述風機上方還設有集塵袋。

具體的說，所述磨料板上方靠近邊緣處均勻設有若干螺紋孔，所述硬質塑料連接邊上與該螺紋孔相對應的位置也設有通孔，所述磨料板和硬質塑料連接邊即通過螺桿旋入通孔和螺紋孔實現鎖緊。

更具體的說，所述磨料肋外側設有磨料層，所述磨料層為金屬結合劑磨料塊、陶瓷結合劑磨料塊、樹脂結合劑磨料塊中的任意一種。

與現有技術相比，本發明具有以下有益效果：

(1)本發明設置有吸塵裝置，可利用吸塵裝置從通孔中將磨料過程中產生的大量灰塵和碎屑吸入到集塵袋中，有效的解決了由于灰塵和碎屑聚集物料的表面上，而導致物料難以磨平的狀況，提高了磨料的效率，同時將灰塵及時的吸走，可減少灰塵對工作人員健康的影響。

(2)本發明還將通孔的上方設置為圓臺形的吸塵漏斗狀，可使灰塵沿著吸塵漏斗的傾斜面向下移動并被吸塵裝置吸走，防止灰塵和碎屑累積在磨料板上表面，難以吸走，影響吸塵效果；并且，相鄰的吸塵漏斗相切設置，可有效防止磨料板上表面出現大面積平整集灰?guī)В够覊m和碎屑可充分被吸走，進一步提高磨料的效率。

(3)本發明的吸塵裝置均為硬質塑料結構，可有效保證其能夠穩固安裝到磨料板上且不影響吸塵效果，并且，其具有一定的塑性，可防止因頻繁拆卸導致的剛性損壞，使其具有更長的使用壽命。

(4)本發明還設有集塵袋，可避免風機因灰塵太多被損壞或影響其吸風效率，延長其使用壽命，減少其清潔更換次數，并且，集塵袋設置在風機上，在將風機與硬質集塵漏斗分離時即可對集塵袋清理，待下次繼續使用，使用方便。

(5)本發明磨料肋上設置了磨料層，可有效加長磨具的使用壽命。

附圖說明

圖1為本發明結構示意圖。

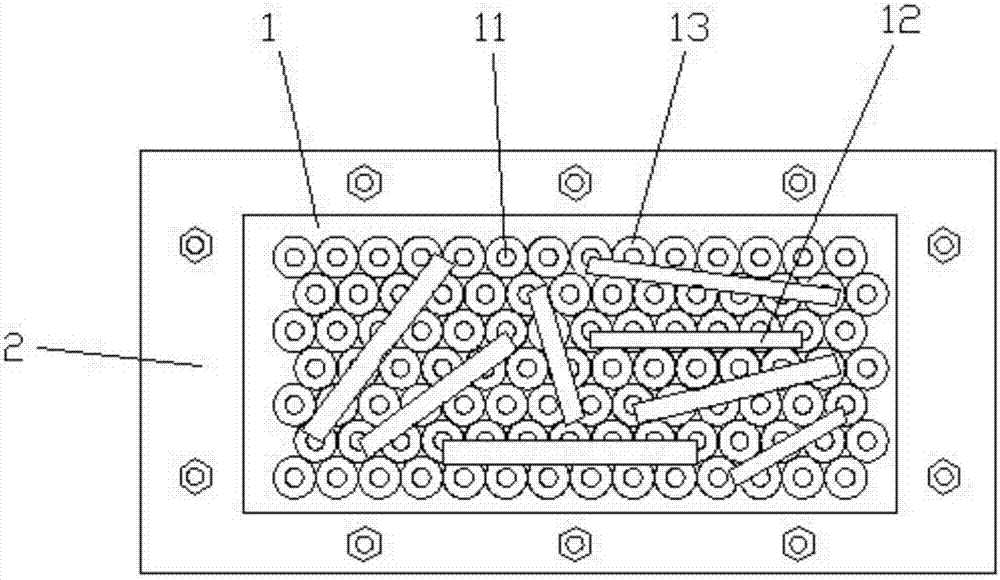

圖2為本發明俯視圖。

其中，附圖標記對應的名稱為：

1-磨料板，11-通孔，12-磨料肋，13-吸塵漏斗，2-硬質塑料連接邊，21-硬質集塵漏斗，22-風機，23-集塵袋。

具體實施方式

下面結合附圖說明和實施例對本發明作進一步說明，本發明的方式包括但不僅限于以下實施例。

本實施例的目的是為了提供一種新型磨料磨具，如圖1和圖2所示，該磨具包括長方體形結構的磨料板1，及設置在磨料板下方的吸塵裝置；所述磨料板1上縱向設有若干通孔11，磨料板上方設有與磨料板一體成型的若干磨料肋12，所述每個通孔上方均設置有圓臺形的吸塵漏斗13，且相鄰吸塵漏斗相切設置；所述吸塵裝置包括與磨料板1相匹配且與磨料板上方邊緣螺桿連接的硬質塑料連接邊2，與硬質塑料連接邊下邊緣連接的倒圓臺形硬質集塵漏斗21，以及設置在硬質集塵漏斗下方并與硬質集塵漏斗可拆卸連接的風機22；所述風機22上方還設有集塵袋23。

詳細的說，所述磨料板1上方靠近邊緣處均勻設有若干螺紋孔，所述硬質塑料連接邊上與該螺紋孔相對應的位置也設有通孔，所述磨料板和硬質塑料連接邊即通過螺桿旋入通孔和螺紋孔實現鎖緊。此外，為了延長磨料板的使用壽命，所述磨料肋12外側設有磨料層，所述磨料層為金屬結合劑磨料塊、陶瓷結合劑磨料塊、樹脂結合劑磨料塊中的任意一種。

上述實施例僅為本發明的優選實施方式之一，不應當用于限制本發明的保護范圍，但凡在本發明的主體設計思想和精神上作出的毫無實質意義的改動或潤色，其所解決的技術問題仍然與本發明一致的，均應當包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種新型磨料磨具，包括長方體形結構的磨料板，及設置在磨料板下方的吸塵裝置；所述磨料板上縱向設有若干通孔，磨料板上方設有與磨料板一體成型的若干磨料肋，所述每個通孔上方均設置有圓臺形的吸塵漏斗，且相鄰吸塵漏斗相切設置；所述吸塵裝置包括與磨料板相匹配且與磨料板上方邊緣螺桿連接的硬質塑料連接邊，與硬質塑料連接邊下邊緣連接的倒圓臺形硬質集塵漏斗，以及設置在硬質集塵漏斗下方并與硬質集塵漏斗可拆卸連接的風機；所述風機上方還設有集塵袋。該磨具結構簡單，設計合理，使用壽命長，磨料效率高，粉塵少。

技術研發人員：韓群芳
受保護的技術使用者：成都川通達科技有限公司
技術研發日：2017.07.21
技術公布日：2017.09.22
