本實用新型涉及一種噴砂機，特別涉及一種轉盤式自動噴砂機。

背景技術：

目前，對于市面上一般的自動噴砂機而言，其功能過于簡單，只能實現噴砂機除垢、除銹和噴涂等基本功能，對于日新月異的科學技術來說，這種噴砂機已經不滿足于用戶的需求，同時噴砂機使用的材料不夠耐用和環保，操作困難，在使用時容易出現錯誤而對使用者產生危險并造成經濟損失，而且一般的噴砂機生產效率低，耗能高，排放雜質超標等等不滿足國家的要求，同時噴砂機的成本過高也是一個重要的問題，為此，我們提出一種轉盤式自動噴砂機。

技術實現要素：

本實用新型的主要目的在于提供一種轉盤式自動噴砂機，具有自動轉盤工作和激光打標的功能，可以有效解決背景技術中的問題。

為實現上述目的，本實用新型采取的技術方案為：

一種轉盤式自動噴砂機，包括噴砂機機身、噴砂箱、除塵器和小型激光打標機，所述噴砂箱下側設置有控制臺，所述控制臺上設置有兩個控制搖桿，所述噴砂箱上側設置有控制箱，所述噴砂箱內部設置有四個相同的噴槍，所述噴槍下側設置有小轉盤，所述小轉盤下側設置有大轉盤并通過小旋轉軸與大轉盤連接在一起，所述大轉盤通過大旋轉軸固定在噴砂箱上，所述噴砂箱內部一側設置有殘渣分離器并通過活動鉚接與噴砂箱連在一起，所述殘渣分離器一側設置有進氣口，所述殘渣分離器另一側設置有出氣口，所述出氣口一側連接有出氣通道，所述出氣通道另一側連接有除塵器，所述除塵器上方設置有電機并通過焊接與除塵器連接在一起，所述除塵器下側設置有排出口；所述噴砂機機身一側設置有傳送帶，所述傳送帶下側設置有支撐桿，所述傳送帶上方設置有激光器，所述小型激光打標機上方設置有打標機控制臺；所述噴砂機機身另一側設置有排風口。

進一步地，所述噴砂機機身、除塵器的機身和小型激光打標機的機身均采用不銹鋼材料。

進一步地，所述控制箱上設置有5個按鈕，分別是啟動按鈕，除塵按鈕，大轉盤按鈕，小轉盤按鈕和噴槍按鈕。

進一步地，所述噴砂箱內部設置有四個小轉盤和兩個大轉盤。

進一步地，所述小轉盤和大轉盤均采用基體鋼材料。

進一步地，所述殘渣分離器采用旋風式分離器。

進一步地，所述除塵器采用電袋復合式除塵器。

進一步地，所述小型激光打標機采用半導體激光打標機。

與現有技術相比，本實用新型具有如下有益效果：本實用新型使用方便，通過給電機提供電力，就可以對轉盤式自動噴砂機進行操作，通過使用控制搖桿就可以控制噴槍的上升、下降、左移和右移，可以去除物體很微小又隱蔽的飛邊，不受產品形狀限制，合格率高且噴砂質量穩定，根據自己的意愿輕松的完成操作，控制箱設置的五個按鈕，可以對噴砂機進一步操作，實現啟動或者關閉噴砂機、噴砂機除塵、轉動轉盤和噴料的功能，方便容易地對轉盤式自動噴砂機進行進一步操作，控制箱的功能一目了然，使用者在使用時不易產生錯誤，打標機控制臺上設置有兩個按鈕，分別為啟動按鈕和打標按鈕，按下相應的按鈕就會實現啟動打標機和打標的功能，根據自己的意愿將物體打標上自己想要的符號，增加了噴砂機的新穎性和實用性，噴砂箱內設置的大轉盤和小轉盤可以自由的調節速度和角度，大轉盤公轉，小轉盤相對于大轉盤自轉，提升了噴砂機的性能，更好地對物體進行噴砂處理，并且傳送帶可以貨物準確方便地送入噴砂箱。

【附圖說明】

圖1為本實用新型轉盤式自動噴砂機的整體結構示意圖。

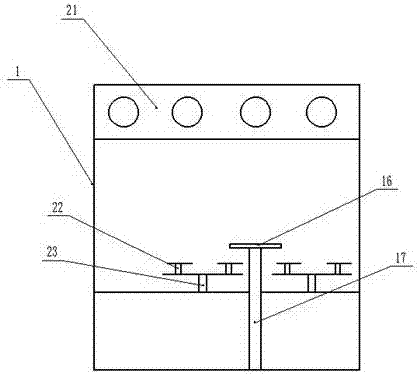

圖2為本實用新型轉盤式自動噴砂機的側面示意圖。

圖中：1、噴砂機機身；2、噴砂箱；3、控制搖桿；4、控制箱；5、噴砂箱；6、噴槍；7、小轉盤；8、大轉盤；9、殘渣分離器；10、進氣口；11、出氣口；12、出氣通道；13、除塵器；14、電機；15、排出口；16、傳送帶；17、支撐桿；18、激光器；19、小型激光打標機；20、打標機控制臺；21、排風口；22、小旋轉軸；23、大旋轉軸。

【具體實施方式】

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

如圖1-2所示，一種轉盤式自動噴砂機，包括噴砂機機身1、噴砂箱5、除塵器13和小型激光打標機19，所述噴砂箱5下側設置有控制臺2，所述控制臺2上設置有兩個控制搖桿3，所述噴砂箱5上側設置有控制箱4，所述噴砂箱5內部設置有四個相同的噴槍6，所述噴槍6下側設置有小轉盤7，所述小轉盤7下側設置有大轉盤8并通過小旋轉軸22與大轉盤8連接在一起，所述大轉盤8通過大旋轉軸23固定在噴砂箱5上，所述噴砂箱5內部一側設置有殘渣分離器9并通過活動鉚接與噴砂箱5連在一起，所述殘渣分離器9一側設置有進氣口10，所述殘渣分離器9另一側設置有出氣口11，所述出氣口11一側連接有出氣通道12，所述出氣通道12另一側連接有除塵器13，所述除塵器13上方設置有電機14并通過焊接與除塵器13連接在一起，所述除塵器13下側設置有排出口15；所述噴砂機機身1一側設置有傳送帶16，所述傳送帶16下側設置有支撐桿17，所述傳送帶16上方設置有激光器18，所述小型激光打標機19上方設置有打標機控制臺20；所述噴砂機機身1另一側設置有排風口21。

本實用新型使用方便，通過給電機14提供電力，就可以對轉盤式自動噴砂機進行操作，通過使用控制搖桿3可以控制噴槍6的上升、下降、左移和右移，可以去除物體很微小又隱蔽的飛邊，不受產品形狀限制，合格率高且噴砂質量穩定，根據自己的意愿輕松的完成操作，控制箱4設置的五個按鈕，可以對噴砂機進一步操作，實現啟動或者關閉噴砂機、噴砂機除塵、轉動轉盤和噴料的功能，方便地對轉盤式自動噴砂機進行進一步操作，控制箱4的功能一目了然，使用者在使用時不易產生錯誤，打標機控制臺20上設置有兩個按鈕，分別為啟動按鈕和打標按鈕，按下相應的按鈕就會實現啟動打標機和打標的功能，根據自己的意愿將物體打標上自己想要的符號，增加了噴砂機的新穎性和實用性，噴砂箱2內設置的小轉盤7和大轉盤8可以自由的調節速度和角度，大轉盤8公轉，小轉盤7相對于大轉盤8自轉，提升了噴砂機的性能，更好地對物體進行噴砂處理，并且傳送帶16可以貨物準確方便地送入噴砂箱5。

其中，所述噴砂機機身1、除塵器13的機身和小型激光打標機19的機身均采用不銹鋼材料，不銹鋼材料具有漂亮的外觀和耐腐蝕的特性，并且不易損壞。

其中，所述控制箱2上設置有5個按鈕，分別是啟動按鈕，除塵按鈕，大轉盤按鈕，小轉盤按鈕和噴槍按鈕，通過操作按鈕就會實現相應的功能，簡單易懂。

其中，所述噴砂箱5內部設置有四個小轉盤7和兩個大轉盤8，四個小轉盤和兩個大轉盤同時工作，提高了工作效率。

其中，所述小轉盤7和大轉盤8均采用基體鋼材料，具有高強度并有相當好的韌性。

其中，所述殘渣分離器9采用旋風式分離器，具有分離效率高和放大效應小的特性。

其中，所述除塵器13采用電袋復合式除塵器，吸塵率更高，達到70%—80%，而且更具環保的功效。

其中，所述小型激光打標機19采用半導體激光打標機，具有激光光束模式好，電光轉換效率高，耗電少，免維護的優點。

工作原理：通過給電機14提供電力，就可以對轉盤式自動噴砂機進行操作，通過使用控制搖桿3可以控制噴槍6的上升、下降、左移和右移，可以去除物體很微小又隱蔽的飛邊，控制箱4設置的五個按鈕，可以對噴砂機進一步操作，實現啟動或者關閉噴砂機、噴砂機除塵、轉動轉盤和噴料的功能，打標機控制臺20上設置有兩個按鈕，分別為啟動按鈕和打標按鈕，按下相應的按鈕就會實現啟動打標機和打標的功能，噴砂箱2內設置的小轉盤7和大轉盤8可以自由的調節速度和角度，大轉盤8公轉，小轉盤7相對于大轉盤8自轉，噴槍根據轉盤位置對物體進行噴砂處理，并且傳送帶16可以貨物送入噴砂箱5。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
