本實用新型涉及去毛邊裝置技術領域，尤其涉及一種軟磁鐵氧體磁芯生產去毛邊裝置。

背景技術：

軟磁鐵氧體是以Fe2O3為主成分的亞鐵磁性氧化物，采用粉末冶金方法生產。有Mn-Zn、Cu-Zn、Ni-Zn等幾類，其中Mn-Zn鐵氧體的產量和用量[1]最大，Mn-Zn鐵氧體的電阻率低，為1～10歐姆/米，一般在100kHZ以下的頻率使用，磁芯形狀種類豐富，有E、I、U、EC、ETD形、方形(RM、EP、PQ)、罐形(PC、RS、DS)及圓形等。在應用上很方便。由于軟磁鐵氧體不使用鎳等稀缺材料也能得到高磁導率，粉末冶金方法又適宜于大批量生產，因此成本低，又因為是燒結物硬度大、對應力不敏感，在應用上很方便。而且磁導率隨頻率的變化特性穩定，在150kHz以下基本保持不變。隨著軟磁鐵氧體的出現，磁粉芯的生產大大減少了，很多原來使用磁粉芯的地方均被軟磁鐵氧體所代替。國內外鐵氧體的生產廠家很多，在此僅以美國的Magnetics公司生產的Mn-Zn鐵氧體為例介紹其應用狀況。分為三類基本材料：電信用基本材料、寬帶及EMI材料、功率型材料。

軟磁鐵氧體磁芯在生產過程中經常使用到去毛邊裝置，但是現存在的去毛邊裝置大多數只能單一角度對軟磁鐵氧體磁芯去毛邊，耽誤工作效率，滿足不了人們的需求。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種軟磁鐵氧體磁芯生產去毛邊裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種軟磁鐵氧體磁芯生產去毛邊裝置，包括基座，所述基座的一側對稱設有固定架，所述固定架之間活動設有轉動軸，所述固定架上設有轉動槽，且轉動軸通過轉動槽延伸至固定架外，所述轉動軸的一端焊接有搖把，所述轉動軸上設有夾具，且夾具設于固定架之間，所述固定架遠離基座的一側通過固定座連接，所述固定座為中空結構，所述固定座內設有轉動電機，所述轉動電機通過輸出軸連接有轉軸，且轉軸延伸至固定座外，所述轉軸遠離轉動電機的一端連接有磨片。

優選的，所述搖把上設有防滑層。

優選的，所述固定座靠近夾具的一側設有第一槽口，且轉軸活動設于第一槽口內。

優選的，所述固定座的內壁上設有固定凹槽，且轉動電機嵌裝于固定凹槽內。

優選的，所述轉動軸和搖把為相同的材料制造而成。

優選的，所述基座和固定架為相同的材料制造而成。

與現有技術相比，本實用新型的有益效果是：

本實用新型中，通過增加固定架、轉動槽、轉動軸、搖把、夾具、固定座、轉動電機、轉軸和磨片，利用搖把帶動轉動軸轉動，轉動軸帶動夾具轉動，能夠多角度對軟磁鐵氧體磁芯進行去毛邊，本實用新型結構簡單，操作方便，生產成本低，能夠多角度對軟磁鐵氧體磁芯進行去毛邊，提高工作效率，滿足人們的需求。

附圖說明

圖1為本實用新型提出的一種軟磁鐵氧體磁芯生產去毛邊裝置的結構示意圖；

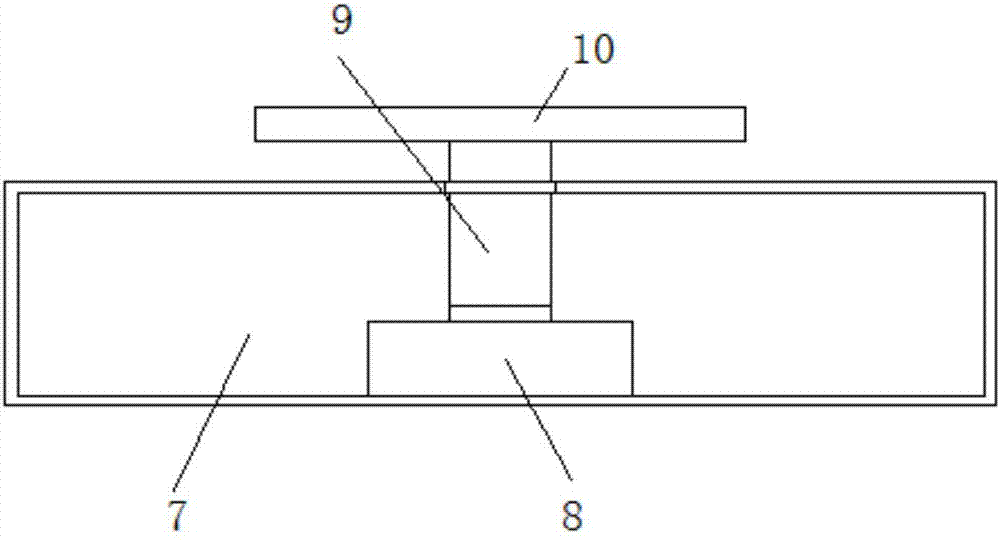

圖2為本實用新型提出的一種軟磁鐵氧體磁芯生產去毛邊裝置的固定座結構示意圖。

圖中：1基座、2固定架、3轉動槽、4轉動軸、5搖把、6夾具、7固定座、8轉動電機、9轉軸、10磨片。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種軟磁鐵氧體磁芯生產去毛邊裝置，包括基座1，基座1的一側對稱設有固定架2，固定架2之間活動設有轉動軸4，固定架2上設有轉動槽3，且轉動軸4通過轉動槽3延伸至固定架2外，轉動軸4的一端焊接有搖把5，轉動軸4上設有夾具6，且夾具6設于固定架2之間，固定架2遠離基座1的一側通過固定座7連接，固定座7為中空結構，固定座7內設有轉動電機8，轉動電機8通過輸出軸連接有轉軸9，且轉軸9延伸至固定座7外，轉軸9遠離轉動電機8的一端連接有磨片10，搖把5上設有防滑層，固定座7靠近夾具6的一側設有第一槽口，且轉軸9活動設于第一槽口內，固定座7的內壁上設有固定凹槽，且轉動電機8嵌裝于固定凹槽內，轉動軸4和搖把5為相同的材料制造而成，基座1和固定架2為相同的材料制造而成。

當需要對軟磁鐵氧體磁芯進行去毛邊的時候，將軟磁鐵氧體磁芯放置到夾具6上，啟動轉動電機8，轉動電機8通過輸出軸帶動轉軸9轉動，轉軸9帶動磨片10轉動，手動轉動搖把5，搖把5帶動轉動軸4轉動，轉動軸4在轉動槽3內轉動，轉動軸4帶動夾具6轉動，夾具6帶動軟磁鐵氧體磁芯在磨片10上進行去毛邊，本實用新型結構簡單，操作方便，生產成本低，能夠能夠多角度對軟磁鐵氧體磁芯進行去毛邊，提高工作效率，滿足人們的需求。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
