本實用新型涉及一種除銹裝置，尤其涉及一種用于鏈輪的除銹裝置。

背景技術：

鏈輪被廣泛應用于化工、紡織機械、食品加工、儀表儀器、石油等行業的機械傳動過程中；然而，很大一部分的鏈輪都是暴露在室外使用，這樣金屬材料制成的鏈輪表面容易蒙上一層銹跡，銹跡如果不及時的清理，會加速了鏈輪的腐蝕，造成了更大的損失。目前，現有的鏈輪的清理都是采用手工清理，這樣不僅工作量大，而且除銹效率低，增加了除銹的成本。

為此，我們提出一種用于鏈輪的除銹裝置來解決上述問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種用于鏈輪的除銹裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種用于鏈輪的除銹裝置，包括底座，所述底座的后側豎直連接有背板，所述背板的上端連接有頂板，所述底座上設有除銹劑箱和水箱，所述底座上還設有排水槽，所述背板上水平設有兩塊橫板，且兩塊橫板相對的一側表面均設有刷毛，所述橫板的內部設有扁平狀的空腔，且在兩塊橫板相對的一側表面上設有與空腔連通的噴孔，所述空腔通過到導管分別與設置在除銹劑箱和水箱內的兩個水泵連接，所述頂板的下側設有滑板，所述頂板的底面上設有滑槽，所述頂板通過滑塊與滑槽滑動連接，所述滑板的下側通過支架連接有平板，所述滑板的下側還連接有驅動電機，所述平板的上側設有從動齒輪，所述平板的下側設有轉軸，所述轉軸穿過平板上的軸承并與從動齒輪連接，所述從動齒輪通過鏈條與驅動電機驅動軸上的主動齒輪連接，所述轉軸的下端連接有螺桿，且螺桿的直徑小于轉軸的直徑，所述螺桿上設有用于對鏈輪進行固定的螺母；所述頂板的下側還連接有安裝座，所述安裝座上安裝有氣缸，所述氣缸的活塞桿連接在支架上。

優選的，所述刷毛采用鋼制刷毛。

優選的，所述除銹劑箱和水箱的兩個水泵分別通過兩根第一分管道連接在一根主管道上，且主管道通過第二分管道分別與兩塊橫板內空腔連通，且在兩根第一分管道均連接有電磁閥。

優選的，所述滑塊的截面呈梯形，且梯形上底長度大于其下底的長度。

與現有技術相比，本實用新型的有益效果為：通過將待處理的鏈輪固定在轉軸上，并利用電機帶動鏈輪轉動，同時利用氣缸帶動鏈輪進行平移，在鏈輪轉動和平移的過程中，兩塊橫板上的刷毛配合噴出的除銹劑可對鏈輪的表面進行高效的除銹作業，極大的提高了鏈輪除銹的效率；同時該除銹裝置結構簡單，使用方便，適合進行推廣。

附圖說明

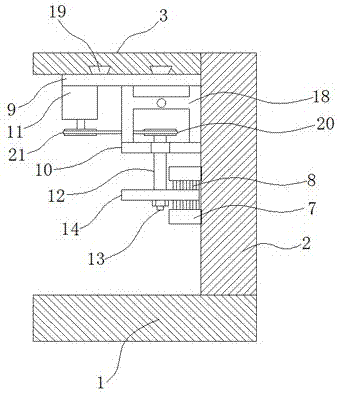

圖1為本實用新型提出的一種用于鏈輪的除銹裝置的結構示意圖；

圖2為圖1中A-A向剖視圖。

圖中：1底座、2背板、3頂板、4除銹劑箱、5水箱、6排水槽、7橫板、8刷毛、9滑板、10平板、11驅動電機、12轉軸、13螺桿、14鏈輪、15螺母、16安裝座、17氣缸、18支架、19滑塊、20從動齒輪、21主動齒輪。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照圖1-2，一種用于鏈輪的除銹裝置，包括底座1，底座1的后側豎直連接有背板2，背板2的上端連接有頂板3，底座1上設有除銹劑箱4和水箱5，底座1上還設有排水槽6，背板2上水平設有兩塊橫板7，且兩塊橫板7相對的一側表面均設有刷毛8，需要說明的是，刷毛8采用鋼制刷毛，且兩塊橫板7均通過螺栓安裝在背板2；橫板7的內部設有扁平狀的空腔，且在兩塊橫板7相對的一側表面上設有與空腔連通的噴孔，空腔通過到導管分別與設置在除銹劑箱4和水箱5內的兩個水泵連接；具體的，除銹劑箱4和水箱5的兩個水泵分別通過兩根第一分管道連接在一根主管道上，且主管道通過第二分管道分別與兩塊橫板7內空腔連通，且在兩根第一分管道均連接有電磁閥。

頂板3的下側設有滑板9，頂板3的底面上設有滑槽，頂板3通過滑塊19與滑槽滑動連接，具體的，滑塊19的截面呈梯形，梯形上底長度大于其下底的長度，可避免滑塊19從滑槽內脫出；滑板9的下側通過支架18連接有平板10，滑板9的下側還連接有驅動電機11，平板10的上側設有從動齒輪20，平板10的下側設有轉軸12，轉軸12穿過平板10上的軸承并與從動齒輪20連接，從動齒輪20通過鏈條與驅動電機11驅動軸上的主動齒輪21連接，轉軸12的下端連接有螺桿13，且螺桿13的直徑小于轉軸12的直徑，螺桿13上設有用于對鏈輪14進行固定的螺母15；頂板3的下側還連接有安裝座16，安裝座16上安裝有氣缸17，氣缸17的活塞桿連接在支架18上。

本實用新型中，驅動電機11、氣缸17、水泵和電磁閥均通過控制開關與外部電源連接，該裝置在使用的時，先將待除銹的鏈輪固定在轉軸12上，接著打開與除銹劑箱4連接的電磁閥，然后依次啟動水泵、驅水箱5動電機11和氣缸，驅動電機11開始帶動鏈輪轉動，氣缸帶動鏈輪在兩塊橫板7之間緩慢平移，同時橫板7表面上的噴孔開始向鏈輪上下表面噴曬除銹劑，在鏈輪高速轉動和除銹劑的作用下，鏈輪表面的銹跡可被快速的清除，加工人員可根據除銹的效果適時的停止裝置的工作，在此之前可打開與水箱5連通的電磁閥，沖走鏈輪表面除銹劑，并將排水槽6內的銹漬沖走。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
