本發明涉及一種使用于建筑物的鋼制基礎構件。

背景技術：

1、在建筑物中廣泛使用鋼制基礎構件，主要用于屋內的吊頂及墻體的基礎構件。由于鋼制基礎構件被廣泛使用，因此，在jis?a6517:2010中規定了形狀、材料及作為構件的強度等特性。在該jis標準中規定了使用符合jis?g?3302:2019的“熱浸鍍鋅鋼板及鋼帶”或jis?g?3321:2019的“熱浸鍍55％鋁-鋅合金鋼板及鋼帶”的材料作為鋼制基礎構件的材料。

2、此外，為了防止發生火災時損害擴大，建筑基準法對建筑物規定了各部位所需的耐火性能，例如不損壞性、隔熱性、阻燃性。

3、就使用了建筑用鋼制基礎構件的隔墻、外墻、吊頂而言，為了確保耐火性能中的隔熱性、阻燃性，在鋼制基礎構件上安裝了耐火覆蓋材料作為耐火結構。例如，墻體結構包括：以固定間隔而被配置且由鋼制基礎構件制成的柱子；以及被粘貼在這些柱子上的如石膏板等耐火覆蓋材料。

4、在具有該耐火結構的建筑物發生了火災的情況下，耐火覆蓋材料阻隔熱量和火焰來保護鋼制基礎構件，進而保護建筑物。然而，在耐火覆蓋材料因火災而進行開裂等從而受損的情況下，耐火結構會喪失隔熱性、阻燃性等的耐火性能。

5、對此，在評價使用了建筑用鋼制基礎構件的墻體結構的耐火性能時，對導致耐火覆蓋材料開裂的原因進行了研究，其結果：逐步明確了如下被認知的內容。在火災發生初期，熱量被耐火結構中的耐火覆蓋材料阻隔，因此，建筑用鋼制基礎構件保持常溫。但是，火災發生后隨著時間的推移，熱量逐漸從耐火覆蓋材料傳導至鋼制基礎構件，鋼制基礎構件被加熱，發生熱膨脹。認為：在建筑物中，由于鋼制基礎構件的兩端受到其它構件的約束，因此，基于該熱膨脹，鋼制基礎構件受到其它構件約束而屈曲變形，從而被粘貼在鋼制基礎構件上的耐火覆蓋材料受到應力而發生開裂。

6、專利文獻1公開了在使用該鋼制基礎構件以及耐火覆蓋材料的耐火結構中防止耐火覆蓋材料損傷的技術。具體而言，專利文獻1中記載了一種鋼柱的干式耐火結構，其包括：鋼柱；將板狀體以包圍該鋼柱的方式配置且將該板狀體的角部相連接從而形成為筒狀體的耐火覆蓋材料；以及被配置在該耐火覆蓋材料與所述鋼柱之間從而隔離所述耐火覆蓋材料與所述鋼柱的隔離物，其中，該隔離物與所述鋼柱和所述耐火覆蓋材料的兩者接觸，并且僅被固定在該兩者中的一者之上，所述鋼柱和所述耐火覆蓋材料能夠沿所述鋼柱的軸向相對移動，所述鋼柱和所述耐火覆蓋材料的兩者被構成為：不追隨因加熱而導致的該兩者的材料長度變化。

7、在專利文獻1中記載了所述隔離物僅被固定在所述鋼柱或所述耐火覆蓋材料的任一者上，所述鋼柱和所述耐火覆蓋材料能夠沿所述鋼柱的軸向相對移動，從而即使在鋼柱發生熱膨脹的情況下，應力也不會作用于耐火覆蓋材料而且不存在因鋼柱的熱膨脹而造成損壞的風險。

8、另一方面，在專利文獻1所記載的技術中，由于在鋼制基礎構件與耐火覆蓋材料之間導入了隔離物，因此需要設置與隔離物相應的空間，這使得建筑物的居住空間變窄。

9、此外，從降低成本的經濟角度以及近年受到關注的減少碳排放量的環境角度出發，對于包括鋼制基礎構件以及耐火覆蓋材料的耐火結構要求減少所使用的材料的量。因此，認為：如果能夠以更薄的隔熱材料來確保耐火結構的防火及耐火性能，則在經濟方面且在環境方面都具有優勢。

10、此外，如上所述，認為：耐火覆蓋材料受損的原因在于，鋼制基礎構件在高溫下進行變形，并且被粘貼在鋼制基礎構件上的耐火覆蓋材料受到應力而發生開裂，但是，jisa6517:2010中沒有規定鋼制基礎構件在高溫下的特性。也就是說，僅僅滿足該jis標準，還不能夠抑制鋼制基礎構件的變形。在此，建筑用鋼制基礎構件一般不使用于與墻體結構、吊頂結構一起承擔建筑物的結構的承重墻，而只使用于非承重墻。例如，非專利文獻1中記載了使用輕鋼骨作為隔墻(非承重墻)結構中的基礎構件。此外，非專利文獻2中記載了鋼制墻體基礎構件為非結構體。基于該理由，以往認為：在耐火性能方面，無需保證涉及建筑物倒塌的不損壞性，即使火災時強度降低，也被設想為在性能方面不會出現問題。因此，在建材用途方面，以往沒有研究過將高溫特性優異的耐火用鍍鋅鋼板(例如專利文獻2等)應用于建筑用鋼制基礎構件。

11、因此，本發明的目的在于提供一種在高溫下難以發生屈曲的鋼制基礎構件。

12、現有技術文獻

13、專利文獻

14、專利文獻1：日本專利公報第6970381號

15、專利文獻2：日本專利公報第3267324號

16、非專利文獻

17、非專利文獻1：國土交通省，“政府建筑物中的木造耐火建筑物的設計指南資料篇第2章案例研究”，第13頁，[在線]，平成25年3月，國土交通省，[檢索日2023年9月7日]，互聯網<url：https://www.mlit.go.jp/common/000993926.pdf>

18、非專利文獻2：八潮建材工業株式會社，“產品目錄建筑用鋼制基礎構件”，第6頁，[在線]，2020年1月，八潮建材工業株式會社，[檢索日2023年9月7日]，互聯網<url：https://www.yasio.jp/doc/catalog/catalog?seihinlt_202001.pdf>

技術實現思路

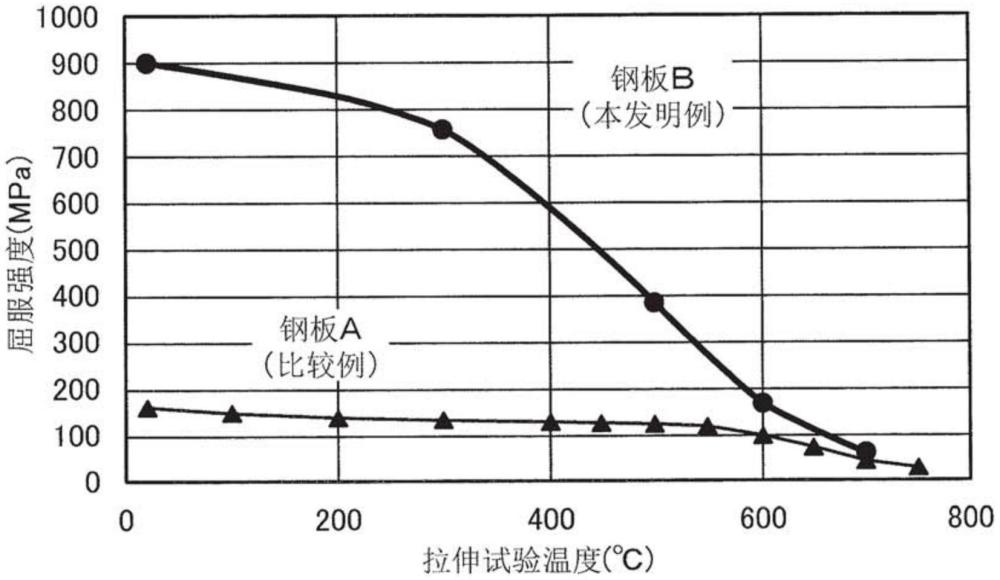

1、本發明一個方面涉及的鋼制基礎構件包括：在500℃下的屈服強度為250mpa以上且在600℃下的屈服強度為125mpa以上的鋼板。

技術特征：

1.一種鋼制基礎構件，其特征在于包括：

2.根據權利要求1所述的鋼制基礎構件，其特征在于，

3.根據權利要求1或2所述的鋼制基礎構件，其特征在于還包括：

技術總結
本發明一個方面涉及鋼制基礎構件，其包括：在500℃下的屈服強度為250MPa以上且在600℃下的屈服強度為125MPa以上的鋼板。

技術研發人員：村上俊夫,岡安英,山本貴之,橘美枝
受保護的技術使用者：株式會社神戶制鋼所
技術研發日：
技術公布日：2025/4/24
