本發明屬于鑄造設備，具體的說是一種消防管件鑄造設備。

背景技術：

1、消防管件是消防系統中的重要組成部分，它們主要用于連接和密封管道，確保消防系統的正常運行，消防管件鑄造是生產消防管件的重要工藝之一，它涉及將熔融的金屬倒入模具中，待其冷卻凝固后形成所需形狀的管件。

2、公開號為cn114669728a的一項申請文件公開了一種注塑模具，該裝置可以通過內部管芯與外部管道共同決定所鑄造中空管的內外截面，從而形成不同截面的復雜結構管道，且易于制造、便于拆卸與更改，能夠廣泛應用于管道加工技術領域。

3、目前現有技術中，在進行管件鑄造時，模具的中心位置設備有芯軸，通過芯軸實現對內部為空心的中空管的鑄造工作，在完成鑄造工作后需要將成型的管件從模具中取出，然而由于芯軸的設置，脫模工作受到芯軸的限制，進而使得鑄造好的管件取出來時相對困難。

4、為此，本發明提供一種消防管件鑄造設備。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種消防管件鑄造設備，包括工作臺，還包括模具組件，所述工作臺的頂部開設有通槽，所述模具組件包括固定模具、芯軸、移動模具和驅動板，所述固定模具固定安裝于通槽的內壁，所述芯軸固定安裝于固定模具的內壁，所述移動模具滑動安裝于固定模具的內壁，所述芯軸遠離固定模具的一端與移動模具滑動連接，所述驅動板固定安裝于移動模具的外壁，所述移動模具的一側設置有分離組件，所述模具組件通過分離組件使移動模具與固定模具進行分離。

3、優選的，所述分離組件包括驅動電機，所述驅動電機固定安裝于工作臺的底部，所述驅動電機的輸出端固定安裝有行進螺桿，所述行進螺桿的外壁與工作臺的內壁轉動連接，所述行進螺桿的外壁螺紋連接有升降塊，所述升降塊的外壁對稱固定安裝有連接外框，兩個所述連接外框的內壁之間固定安裝有升降軸，所述升降軸位于驅動板遠離移動模具的一端上方，所述通槽的內側設置有復位組件，所述移動模具通過設置的復位組件進行復位。

4、優選的，所述復位組件包括直線伸縮桿和直線彈性件，所述直線伸縮桿和直線彈性件的一端與通槽的內壁固定連接，所述直線伸縮桿和直線彈性件的另一端與移動模具的外壁固定連接，所述直線彈性件套設在直線伸縮桿的外側。

5、優選的，所述升降軸的外壁對稱固定安裝有立板，兩個所述立板遠離升降軸的一端之間固定安裝有橫板，所述橫板遠離立板的一端底部固定安裝有壓塊，所述壓塊位于移動模具的上方。

6、優選的，所述固定模具的外壁對稱設置有敲擊組件，所述敲擊組件包括固定安裝于固定模具外壁的定位座，所述定位座的內壁轉動安裝有轉軸，所述轉軸的外壁轉動安裝有轉動板，所述轉動板的一端固定安裝有安裝塊，所述安裝塊的外壁固定安裝有橡膠錘頭，兩個所述橡膠錘頭的外壁均與固定模具的外壁貼合，所述定位座和轉動板的外壁之間固定安裝有弧形伸縮桿和弧形彈性件，所述弧形彈性件套設于弧形伸縮桿的外側，所述固定模具的一側對稱設置有撥動組件，所述敲擊組件通過撥動組件使橡膠錘頭對固定模具進行敲擊。

7、優選的，所述撥動組件包括固定安裝于立板外壁的連接架，所述連接架遠離立板的一端對稱固定安裝有連接軸，兩個所述連接軸的一端之間固定安裝有弧形擠壓軸，兩個所述弧形擠壓軸分別位于兩個轉動板遠離安裝塊的一端下方。

8、優選的，所述固定模具的外壁對稱固定安裝有固定塊，所述移動模具的外壁對稱固定安裝有定位塊，兩個所述定位塊的外壁分別與兩個固定塊的內壁滑動連接，兩個所述連接架的底部均固定安裝有承接板，所述承接板遠離連接架的一端頂部固定安裝有銷柱，兩個所述銷柱的一端分別插接于固定塊的內壁。

9、優選的，所述工作臺的頂部固定安裝有容納箱，所述容納箱和固定模具之間連通有輸送管。

10、優選的，所述工作臺的底部固定安裝有電機座，所述電機座的內壁與驅動電機的外壁固定連接，所述工作臺的頂部對稱固定安裝有限位柱，兩個所述限位柱的外壁分別與兩個連接外框的內壁滑動連接。

11、優選的，所述移動模具靠近底部的外壁對稱固定安裝有滑塊，所述工作臺的底部對稱固定安裝有滑柱，所述滑柱遠離工作臺的一端與電機座固定連接，兩個所述滑塊的內壁分別與兩個滑柱的外壁滑動連接。

12、本發明的有益效果如下：

13、1.本發明所述的一種消防管件鑄造設備，通過設置的模具組件和分離組件等結構，在進行脫模工作時，利用分離組件驅動模具組件，使移動模具和固定模具分離，使固定模具的底部處于敞開狀態成型后的管件即可從固定模具的底部分離，從而達到便于進行脫模的效果，通過立板和壓塊等結構的配合，使成型的管件受壓塊的壓力從固定模具內脫離，從而達到自動脫模的效果。

14、2.本發明所述的一種消防管件鑄造設備，通過設置的敲擊組件和撥動組件等結構，在進行鑄造過程中，利用撥動組件的作用下使敲擊組件往復的對固定模具進行敲擊，使固定模具進行振動，在進行金屬液添加時，通過振動可以進一步提高金屬液的密實度，增強管件的強度和耐久性，當管件成型之后，通過振動可以使管件與模具之間的粘附力減小，進而防止脫模時管件出現拉傷的情況，提高裝置的脫模效果。

15、3.本發明所述的一種消防管件鑄造設備，通過設置的固定塊、定位塊和銷柱等結構，在移動模具復位后，定位塊會進入固定塊的內側，之后在升降軸的持續上升下，銷柱會穿過定位塊，從而對移動模具進行鎖死，而在進行脫模工作時，在升降軸擠壓驅動板之前，銷柱會從定位塊的內側滑出，使移動模具在開始脫模時解除鎖定狀態，從而達到自動對移動模具進行鎖定和解鎖的效果，裝置使用特別方便。

技術特征：

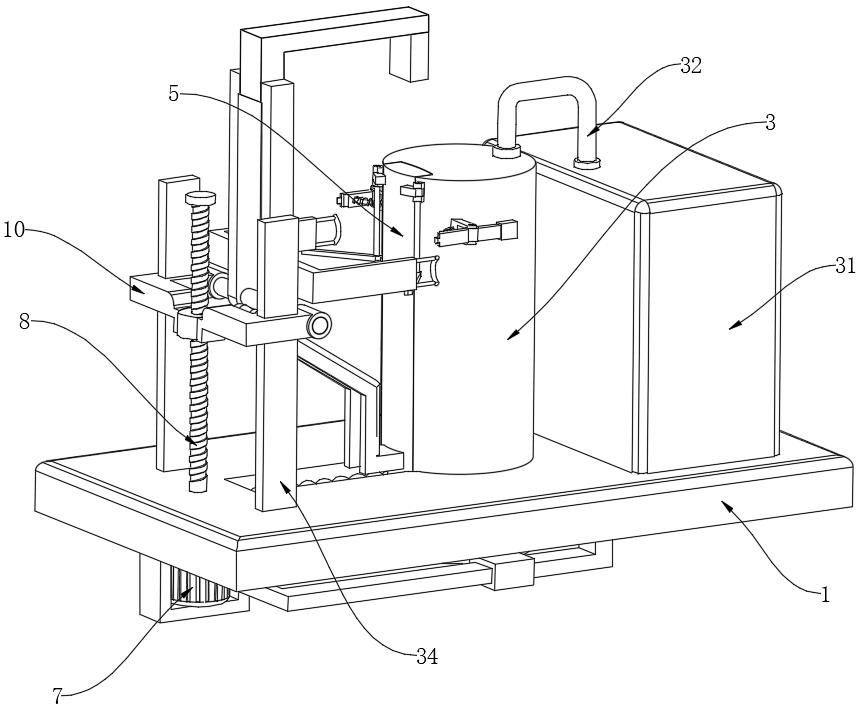

1.一種消防管件鑄造設備，包括工作臺（1），其特征在于：還包括模具組件，所述工作臺（1）的頂部開設有通槽（2），所述模具組件包括固定模具（3）、芯軸（4）、移動模具（5）和驅動板（6），所述固定模具（3）固定安裝于通槽（2）的內壁，所述芯軸（4）固定安裝于固定模具（3）的內壁，所述移動模具（5）滑動安裝于固定模具（3）的內壁，所述芯軸（4）遠離固定模具（3）的一端與移動模具（5）滑動連接，所述驅動板（6）固定安裝于移動模具（5）的外壁，所述移動模具（5）的一側設置有分離組件，所述模具組件通過分離組件使移動模具（5）與固定模具（3）進行分離。

2.根據權利要求1所述的一種消防管件鑄造設備，其特征在于：所述分離組件包括驅動電機（7），所述驅動電機（7）固定安裝于工作臺（1）的底部，所述驅動電機（7）的輸出端固定安裝有行進螺桿（8），所述行進螺桿（8）的外壁與工作臺（1）的內壁轉動連接，所述行進螺桿（8）的外壁螺紋連接有升降塊（9），所述升降塊（9）的外壁對稱固定安裝有連接外框（10），兩個所述連接外框（10）的內壁之間固定安裝有升降軸（11），所述升降軸（11）位于驅動板（6）遠離移動模具（5）的一端上方，所述通槽（2）的內側設置有復位組件，所述移動模具（5）通過設置的復位組件進行復位。

3.根據權利要求2所述的一種消防管件鑄造設備，其特征在于：所述復位組件包括直線伸縮桿（12）和直線彈性件（13），所述直線伸縮桿（12）和直線彈性件（13）的一端與通槽（2）的內壁固定連接，所述直線伸縮桿（12）和直線彈性件（13）的另一端與移動模具（5）的外壁固定連接，所述直線彈性件（13）套設在直線伸縮桿（12）的外側。

4.根據權利要求3所述的一種消防管件鑄造設備，其特征在于：所述升降軸（11）的外壁對稱固定安裝有立板（14），兩個所述立板（14）遠離升降軸（11）的一端之間固定安裝有橫板（15），所述橫板（15）遠離立板（14）的一端底部固定安裝有壓塊（16），所述壓塊（16）位于移動模具（5）的上方。

5.根據權利要求4所述的一種消防管件鑄造設備，其特征在于：所述固定模具（3）的外壁對稱設置有敲擊組件，所述敲擊組件包括固定安裝于固定模具（3）外壁的定位座（17），所述定位座（17）的內壁轉動安裝有轉軸（18），所述轉軸（18）的外壁轉動安裝有轉動板（19），所述轉動板（19）的一端固定安裝有安裝塊（20），所述安裝塊（20）的外壁固定安裝有橡膠錘頭（21），兩個所述橡膠錘頭（21）的外壁均與固定模具（3）的外壁貼合，所述定位座（17）和轉動板（19）的外壁之間固定安裝有弧形伸縮桿（22）和弧形彈性件（23），所述弧形彈性件（23）套設于弧形伸縮桿（22）的外側，所述固定模具（3）的一側對稱設置有撥動組件，所述敲擊組件通過撥動組件使橡膠錘頭（21）對固定模具（3）進行敲擊。

6.根據權利要求5所述的一種消防管件鑄造設備，其特征在于：所述撥動組件包括固定安裝于立板（14）外壁的連接架（24），所述連接架（24）遠離立板（14）的一端對稱固定安裝有連接軸（25），兩個所述連接軸（25）的一端之間固定安裝有弧形擠壓軸（26），兩個所述弧形擠壓軸（26）分別位于兩個轉動板（19）遠離安裝塊（20）的一端下方。

7.根據權利要求6所述的一種消防管件鑄造設備，其特征在于：所述固定模具（3）的外壁對稱固定安裝有固定塊（27），所述移動模具（5）的外壁對稱固定安裝有定位塊（28），兩個所述定位塊（28）的外壁分別與兩個固定塊（27）的內壁滑動連接，兩個所述連接架（24）的底部均固定安裝有承接板（29），所述承接板（29）遠離連接架（24）的一端頂部固定安裝有銷柱（30），兩個所述銷柱（30）的一端分別插接于固定塊（27）的內壁。

8.根據權利要求7所述的一種消防管件鑄造設備，其特征在于：所述工作臺（1）的頂部固定安裝有容納箱（31），所述容納箱（31）和固定模具（3）之間連通有輸送管（32）。

9.根據權利要求8所述的一種消防管件鑄造設備，其特征在于：所述工作臺（1）的底部固定安裝有電機座（33），所述電機座（33）的內壁與驅動電機（7）的外壁固定連接，所述工作臺（1）的頂部對稱固定安裝有限位柱（34），兩個所述限位柱（34）的外壁分別與兩個連接外框（10）的內壁滑動連接。

10.根據權利要求9所述的一種消防管件鑄造設備，其特征在于：所述移動模具（5）靠近底部的外壁對稱固定安裝有滑塊（35），所述工作臺（1）的底部對稱固定安裝有滑柱（36），所述滑柱（36）遠離工作臺（1）的一端與電機座（33）固定連接，兩個所述滑塊（35）的內壁分別與兩個滑柱（36）的外壁滑動連接。

技術總結
本發明屬于鑄造設備技術領域，具體的說是一種消防管件鑄造設備，包括工作臺，還包括模具組件，所述工作臺的頂部開設有通槽，所述模具組件包括固定模具、芯軸、移動模具和驅動板，所述固定模具固定安裝于通槽的內壁，所述芯軸固定安裝于固定模具的內壁，所述移動模具滑動安裝于固定模具的內壁。通過設置的模具組件和分離組件等結構，在進行脫模工作時，利用分離組件驅動模具組件，使移動模具和固定模具分離，使固定模具的底部處于敞開狀態成型后的管件即可從固定模具的底部分離，從而達到便于進行脫模的效果，通過立板和壓塊等結構的配合，使成型的管件受壓塊的壓力從固定模具內脫離，從而達到自動脫模的效果。

技術研發人員：吳津
受保護的技術使用者：高郵市順威消防科技有限公司
技術研發日：
技術公布日：2025/4/24
