本技術涉及真空氣淬爐，尤其涉及新型速熱式真空氣淬爐。

背景技術：

1、隨著材料加工的發展，在對材料進行加工處理時，很多金屬材料都需要進行熱處理加工過程和冷卻加工過程，進行熱處理加工時需要進行真空燒結操作，同時，進行冷卻加工時需要通過氣淬室進行冷卻工作，從而獲得材料的最佳性能。

2、現有的真空氣淬爐，其在使用過程中，雖然能夠進行速熱處理，但是其空間不可調節，使得速熱時間仍然較長，影響后續的氣淬工作進程。

技術實現思路

1、本實用新型的目的是為了解決現有的真空氣淬爐，其在使用過程中，雖然能夠進行速熱處理，但是其空間不可調節，使得速熱時間仍然較長，影響后續的氣淬工作進程的缺點，而提出的新型速熱式真空氣淬爐。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、新型速熱式真空氣淬爐，包括：

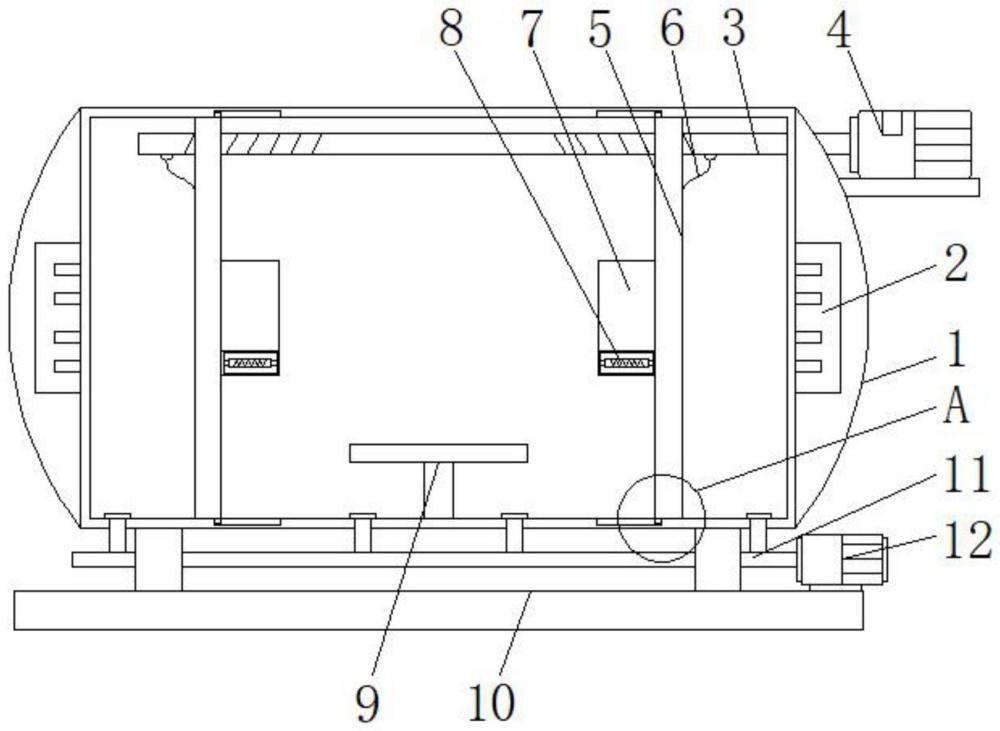

4、爐體，所述爐體的內側上方貫穿有螺桿，且螺桿的外壁兩側套接有活動板，所述螺桿的端部安裝有電動機，所述活動板的頂端及底部均連接有滑塊，且活動板的內側活動安置有擋板，所述擋板的內側貫穿有拉繩，且拉繩的另一端與螺桿相連接，所述活動板的內側開設有預留槽，且預留槽與擋板之間為滑動連接，所述擋板的外壁連接有彈簧，且彈簧的另一端與活動板相連接，所述活動板的一側連接有物料箱，且物料箱的內側下方安裝有電熱絲，所述爐體的內側底部安裝有氣淬臺，所述爐體的內部?jī)蓚?cè)均安裝有風機，且爐體的底部連接有基座，所述基座的頂端一側安置有真空泵，且真空泵通過抽真空管與爐體相連接。

5、優選的，所述爐體的內側頂部及內側底端均開設有滑槽，且滑槽與滑塊之間為滑動連接。

6、優選的，所述活動板的內側開設有通孔，所述擋板分布有四組。

7、優選的，所述活動板通過滑塊、滑槽與爐體構成滑動結構，且活動板呈圓盤型結構。

8、優選的，所述預留槽呈弧形結構，且預留槽通過開槽與活動板構成一體化結構。

9、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

10、1、本實用新型中，通過對活動板、爐體、物料箱及電熱絲等的設置，通過啟動電熱絲，其對爐體內部進行加熱處理，并且對物料箱內存儲的物質進行加熱操作，使得該物質作為介質，能夠增強爐體內的溫度提升，并且通過電動機驅動螺桿轉動，使得螺桿帶動活動板相向運動，對加熱區域進行調節操作，空間小，則溫度升高快，熱處理時間短，從而有效的縮短氣淬爐整體的氣淬工作時長。

技術特征：

1.新型速熱式真空氣淬爐，包括：

2.根據權利要求1所述的新型速熱式真空氣淬爐，其特征在于：所述爐體(1)的內側頂部及內側底端均開設有滑槽(16)，且滑槽(16)與滑塊(17)之間為滑動連接。

3.根據權利要求1所述的新型速熱式真空氣淬爐，其特征在于：所述活動板(5)的內側開設有通孔(18)，所述擋板(15)分布有四組。

4.根據權利要求1所述的新型速熱式真空氣淬爐，其特征在于：所述活動板(5)通過滑塊(17)、滑槽(16)與爐體(1)構成滑動結構，且活動板(5)呈圓盤型結構。

5.根據權利要求1所述的新型速熱式真空氣淬爐，其特征在于：所述預留槽(13)呈弧形結構，且預留槽(13)通過開槽與活動板(5)構成一體化結構。

技術總結
本技術公開了新型速熱式真空氣淬爐，涉及真空氣淬爐技術領域，包括爐體，所述爐體的內側上方貫穿有螺桿，且螺桿的外壁兩側套接有活動板，所述螺桿的端部安裝有電動機，所述活動板的頂端及底部均連接有滑塊，且活動板的內側活動安置有擋板，所述擋板的內側貫穿有拉繩。本技術中，通過對活動板、爐體、物料箱及電熱絲等的設置，通過啟動電熱絲，其對爐體內部進行加熱處理，并且對物料箱內存儲的物質進行加熱操作，使得該物質作為介質，能夠增強爐體內的溫度提升，并且通過電動機驅動螺桿轉動，使得螺桿帶動活動板相向運動，對加熱區域進行調節操作，空間小，則溫度升高快，熱處理時間短，從而有效的縮短氣淬爐整體的氣淬工作時長。

技術研發人員：張明更,孫紅軍,王建鵬
受保護的技術使用者：北京赤火時代航空科技有限公司
技術研發日：20240410
技術公布日：2025/4/24
