本技術涉及拋光機，具體為一種啤酒瓶加工用外壁打磨拋光裝置。

背景技術：

1、在啤酒瓶的生產和再利用過程中，啤酒瓶外壁的打磨拋光是確保瓶體質量、提高透光性和消費者使用感受的關鍵環節。然而，啤酒瓶的外壁往往包含多個曲面和不規則部位，如瓶頸、瓶身和瓶底等。為了實現對這些不同部位的有效打磨拋光，需要使用不同形狀和規格的拋光輪。

2、在傳統的啤酒瓶加工設備中，當需要打磨拋光不同的部位時，工人需要頻繁地更換不同的拋光輪。這不僅增加了工人的操作難度和勞動強度，還可能導致生產效率的降低和加工質量的波動。此外，頻繁的拋光輪更換還可能增加設備的維護成本，影響生產線的穩定性和連續性，不利于加工，給人們帶來了許多的困擾，因此，基于以上缺點，現推出一種啤酒瓶加工用外壁打磨拋光裝置來對此進行改善。

技術實現思路

1、本實用新型的目的在于提供一種啤酒瓶加工用外壁打磨拋光裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種啤酒瓶加工用外壁打磨拋光裝置，包括底座，所述底座的頂端右側設置有工作臺，所述底座的頂端左側設置有第一殼體，所述第一殼體的頂端螺釘連接有第一電機，所述第一電機的下表面輸出端延伸進第一殼體的內腔且安裝有螺桿，所述螺桿的底端通過軸承轉動連接在第一殼體的內腔底端，所述螺桿的外壁上螺紋連接有移動座，所述移動座的右側延伸出第一殼體的外壁且安裝有第二殼體，所述第二殼體的內腔左側中心位置通過軸承轉動連接有連接桿的一端，所述連接桿的另一端延伸出第二殼體且安裝有第三殼體，所述連接桿的外壁左側設置有齒輪，所述第二殼體的頂端螺釘連接有氣缸，所述氣缸的下表面輸出端延伸進第二殼體的內腔且安裝有齒條，所述齒條與齒輪之間相互嚙合連接，所述第三殼體的右側螺釘連接有第二電機，所述第二電機的左側輸出端延伸進第三殼體的內腔且安裝有蝸桿，所述蝸桿的左側通過軸承轉動連接在第三殼體的內壁上，所述第三殼體的外壁上通過軸承轉動連接有傳動桿，所述傳動桿的上下兩端均延伸出第三殼體的外壁且設置有基座，所述傳動桿的外壁上設置有蝸輪，所述蝸輪與蝸桿之間相互嚙合連接，所述基座的外側螺紋連接有拋光輪，所述基座的外側左右兩端均對稱開設有卡孔，所述拋光輪的內側左右兩端均安裝有卡球的一端，且卡球的另一端卡入進卡孔的內腔。

3、優選的，所述第二殼體的外壁上設置有防護罩。

4、優選的，兩個所述拋光輪的規格各不相同。

5、優選的，所述卡球采用橡膠材質所制成。

6、優選的，所述基座與拋光輪之間相互螺紋擰緊的方向與傳動桿轉動的方向相對設置。

7、與現有技術相比，本實用新型的有益效果是：該啤酒瓶加工用外壁打磨拋光裝置，通過第一殼體、第一電機和螺桿之間的配合，從而可以帶動移動座以及移動座上所有的結構件一起向上或向下移動，通過第二電機、蝸桿、傳動桿和蝸輪之間的配合，從而可以帶動兩個拋光輪一起轉動，當轉動的拋光輪向下移動時，其可對瓶體進行打磨拋光處理，通過連接桿、第三殼體、齒輪、氣缸和齒條之間的配合，從而可以上下調換兩個拋光輪的位置，通過基座、卡孔和卡球之間的配合，從而可以對拋光輪進行轉動拆裝，該裝置采用雙頭的設計，能夠快速地切換兩個不同規格的拋光輪來為瓶體的不同部位進行打磨拋光，操作簡單便捷，省時省力，提高生產效率，保證生產線的穩定性和連續性，便于加工，使用靈活，實用性強，滿足現有市場上的使用需求。

技術特征：

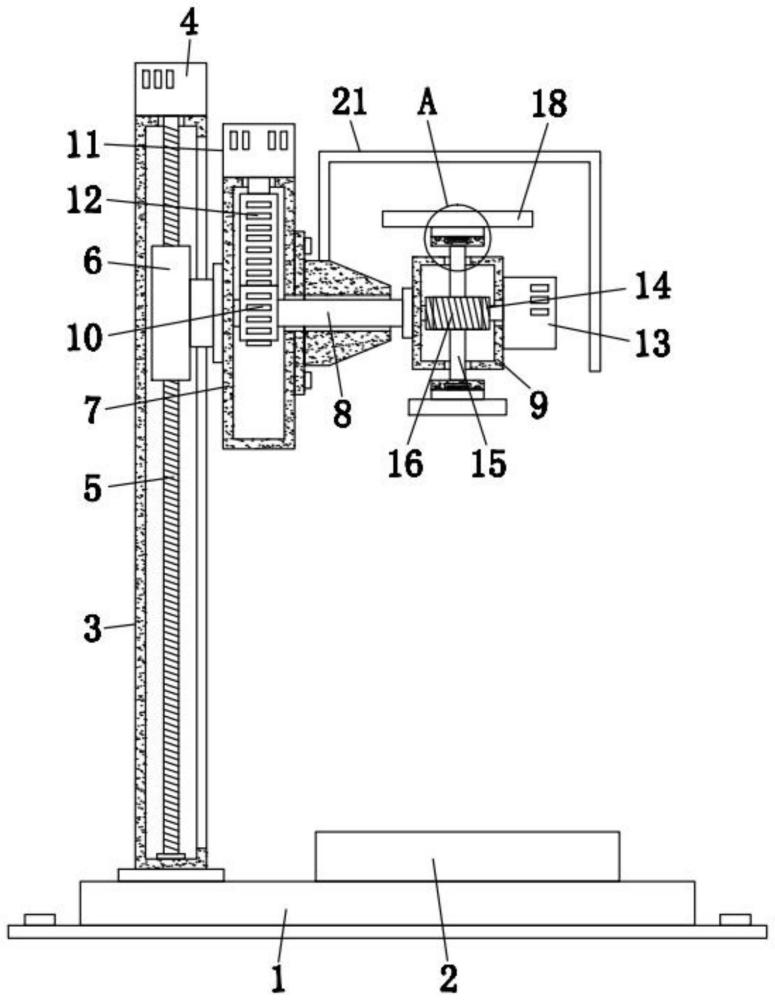

1.一種啤酒瓶加工用外壁打磨拋光裝置，包括底座(1)，其特征在于：所述底座(1)的頂端右側設置有工作臺(2)，所述底座(1)的頂端左側設置有第一殼體(3)，所述第一殼體(3)的頂端螺釘連接有第一電機(4)，所述第一電機(4)的下表面輸出端延伸進第一殼體(3)的內腔且安裝有螺桿(5)，所述螺桿(5)的底端通過軸承轉動連接在第一殼體(3)的內腔底端，所述螺桿(5)的外壁上螺紋連接有移動座(6)，所述移動座(6)的右側延伸出第一殼體(3)的外壁且安裝有第二殼體(7)，所述第二殼體(7)的內腔左側中心位置通過軸承轉動連接有連接桿(8)的一端，所述連接桿(8)的另一端延伸出第二殼體(7)且安裝有第三殼體(9)，所述連接桿(8)的外壁左側設置有齒輪(10)，所述第二殼體(7)的頂端螺釘連接有氣缸(11)，所述氣缸(11)的下表面輸出端延伸進第二殼體(7)的內腔且安裝有齒條(12)，所述齒條(12)與齒輪(10)之間相互嚙合連接，所述第三殼體(9)的右側螺釘連接有第二電機(13)，所述第二電機(13)的左側輸出端延伸進第三殼體(9)的內腔且安裝有蝸桿(14)，所述蝸桿(14)的左側通過軸承轉動連接在第三殼體(9)的內壁上，所述第三殼體(9)的外壁上通過軸承轉動連接有傳動桿(15)，所述傳動桿(15)的上下兩端均延伸出第三殼體(9)的外壁且設置有基座(17)，所述傳動桿(15)的外壁上設置有蝸輪(16)，所述蝸輪(16)與蝸桿(14)之間相互嚙合連接，所述基座(17)的外側螺紋連接有拋光輪(18)，所述基座(17)的外側左右兩端均對稱開設有卡孔(19)，所述拋光輪(18)的內側左右兩端均安裝有卡球(20)的一端，且卡球(20)的另一端卡入進卡孔(19)的內腔。

2.根據權利要求1所述的一種啤酒瓶加工用外壁打磨拋光裝置，其特征在于：所述第二殼體(7)的外壁上設置有防護罩(21)。

3.根據權利要求1所述的一種啤酒瓶加工用外壁打磨拋光裝置，其特征在于：兩個所述拋光輪(18)的規格各不相同。

4.根據權利要求1所述的一種啤酒瓶加工用外壁打磨拋光裝置，其特征在于：所述卡球(20)采用橡膠材質所制成。

5.根據權利要求1所述的一種啤酒瓶加工用外壁打磨拋光裝置，其特征在于：所述基座(17)與拋光輪(18)之間相互螺紋擰緊的方向與傳動桿(15)轉動的方向相對設置。

技術總結
本技術公開了一種啤酒瓶加工用外壁打磨拋光裝置，包括底座，所述底座的頂端右側設置有工作臺，所述底座的頂端左側設置有第一殼體，所述第一殼體的頂端螺釘連接有第一電機，所述第一電機的下表面輸出端延伸進第一殼體的內腔且安裝有螺桿，所述螺桿的底端通過軸承轉動連接在第一殼體的內腔底端。該啤酒瓶加工用外壁打磨拋光裝置，采用雙頭的設計，能夠快速地切換兩個不同規格的拋光輪來為瓶體的不同部位進行打磨拋光，操作簡單便捷，省時省力，提高生產效率，保證生產線的穩定性和連續性，便于加工，使用靈活，實用性強，滿足現有市場上的使用需求。

技術研發人員：陳東洋
受保護的技術使用者：哈爾濱宏偉玻璃制品科技開發有限公司
技術研發日：20240417
技術公布日：2025/4/24
