本技術涉及無縫鋼管加工，具體涉及一種無縫鋼管酸洗裝置。

背景技術：

1、鋼材的酸洗處理廣泛地應用于冷軋板材坯料即熱軋板材的表面氧化鐵皮的去除，如熱軋型鋼需進行磷化或鍍層等表面處理加工前去除氧化鐵皮；鋼鐵加工件進行電鍍、電刷鍍前的除銹處理以及不銹鋼和特殊鋼生產過程中的類似處理等；目前酸洗仍是鋼鐵生產和鋼鐵表面處理時不可或缺的工藝過程。

2、經檢索公開號為cn209989470u的一種無縫鋼管酸洗裝置，包括支撐架和酸洗槽，酸洗槽固定安裝在支撐架底部一側，兩組支撐架頂部之間安裝有電動滑臺，電動滑臺的滑臺上固定安裝有第一支撐板，第一支撐板底部通過兩組固定安裝的氣缸連接有第二支撐板，第二支撐板底部通過固定焊接的導桿連接有管架，酸洗槽底部一側安裝有攪動機構，管架包括架板、架槽、連桿、索鏈和套環，架槽開設在架板上，三組連桿貫穿安裝在所述架槽上，套環底部通過索鏈依次連接有至少五組套環，本實用新型保證每組無縫鋼管都能夠完全接觸到酸洗液，提高了酸洗質量，形成一個密閉的空間，減少了酸洗液的揮發污染。

3、針對上述技術方案，發明人認為，該裝置在對鋼管進行安裝時，容易發生晃動，導致鋼管安裝的效率較慢，并且在對較短的鋼管進行酸洗時，若是套環發生晃動，容易導致鋼管掉入酸洗槽內部，同時在酸洗槽內部設有攪拌裝置，會導致酸洗液難以進入鋼管內部，大大影響了鋼管的質量，因此，我們提出一種無縫鋼管酸洗裝置。

技術實現思路

1、鑒于上述現有無縫鋼管酸洗裝置存在的問題，提出了本實用新型。

2、因此，本實用新型目的是提供一種無縫鋼管酸洗裝置，解決了，現有的無縫鋼管酸洗裝置在對鋼管進行安裝時，容易發生晃動，導致鋼管安裝的效率較慢，并且在對較短的鋼管進行酸洗時，若是套環發生晃動，容易導致鋼管掉入酸洗槽內部，同時在酸洗槽內部設有攪拌裝置，會導致酸洗液難以進入鋼管內部，大大影響了鋼管的質量的問題。

3、為了實現上述目的，本實用新型提供如下技術方案：

4、一種無縫鋼管酸洗裝置，包括酸洗槽、頂板和固定板，所述酸洗槽表面兩側均固定安裝有支撐板，兩個所述支撐板頂部的兩端均固定安裝有支撐柱，多個所述支撐柱的頂部固定安裝有頂板，所述頂板的底部兩側均固定安裝有伸縮桿，兩個所述伸縮桿的移動端固定安裝有蓋板，所述蓋板底部的兩端表面均設有安裝槽，兩個所述安裝槽內部分別設有絲桿和滑桿，所述絲桿的兩端分別與一端安裝槽內部的兩側轉動連接。

5、優選的，所述絲桿和滑桿的桿壁兩側均設有固定塊，多個所述固定塊分別與兩個安裝槽滑動連接，且位于絲桿表面的兩個固定塊均與絲桿螺紋連接。

6、優選的，一側兩個所述固定塊底部固定安裝有固定板，兩個所述固定板的表面均勻貫穿設有多個放置槽，且相對的兩個放置槽的位置在同一平面內，多個所述放置槽內部均固定安裝有多個擋塊。

7、優選的，所述酸洗槽底部一側固定安裝有抽水泵，所述抽水泵的一端固定安裝有輸送管道，所述輸送管道的另一端貫穿支撐板固定連接有伸縮管。

8、優選的，兩個所述固定板的頂部均固定安裝有限位塊，兩個所述限位塊之間固定安裝有噴灑管道，所述噴灑管道的另一端與伸縮管的另一端固定連接。

9、優選的，所述蓋板的一側固定安裝有電機，所述電機的輸出端與絲桿的一端固定連接。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、本實用新型，通過在酸洗槽頂部設有兩個固定板，且在固定板表面設有多個放置槽和擋塊，同時在酸洗槽一側設有抽水泵和伸縮管，并且在伸縮管的另一端固定連接有噴灑管道，不僅可以方便對鋼管進行安裝，還可以根據鋼管長度的不同，對兩個固定板之間的距離進行調節，防止鋼管發生脫落，同時還可以將酸洗槽底部的液體抽到上方，使酸洗槽內的液體溶度相似，提高了無縫鋼管酸洗裝置的實用性。

技術特征：

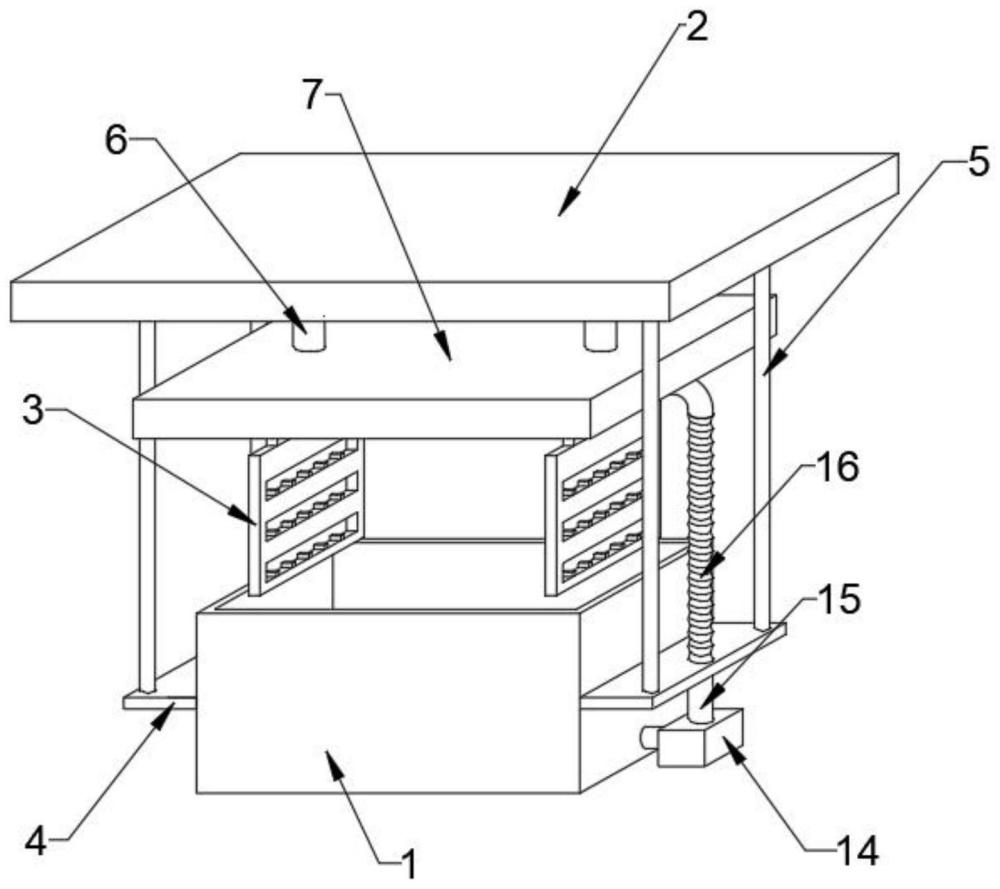

1.一種無縫鋼管酸洗裝置，包括酸洗槽(1)、頂板(2)和固定板(3)，其特征在于，所述酸洗槽(1)表面兩側均固定安裝有支撐板(4)，兩個所述支撐板(4)頂部的兩端均固定安裝有支撐柱(5)，多個所述支撐柱(5)的頂部固定安裝有頂板(2)，所述頂板(2)的底部兩側均固定安裝有伸縮桿(6)，兩個所述伸縮桿(6)的移動端固定安裝有蓋板(7)，所述蓋板(7)底部的兩端表面均設有安裝槽(8)，兩個所述安裝槽(8)內部分別設有絲桿(9)和滑桿(10)，所述絲桿(9)的兩端分別與一端安裝槽(8)內部的兩側轉動連接。

2.根據權利要求1所述的無縫鋼管酸洗裝置，其特征在于，所述絲桿(9)和滑桿(10)的桿壁兩側均設有固定塊(11)，多個所述固定塊(11)分別與兩個安裝槽(8)滑動連接，且位于絲桿(9)表面的兩個固定塊(11)均與絲桿(9)螺紋連接。

3.根據權利要求2所述的無縫鋼管酸洗裝置，其特征在于，一側兩個所述固定塊(11)底部固定安裝有固定板(3)，兩個所述固定板(3)的表面均勻貫穿設有多個放置槽(12)，且相對的兩個放置槽(12)的位置在同一平面內，多個所述放置槽(12)內部均固定安裝有多個擋塊(13)。

4.根據權利要求1所述的無縫鋼管酸洗裝置，其特征在于，所述酸洗槽(1)底部一側固定安裝有抽水泵(14)，所述抽水泵(14)的一端固定安裝有輸送管道(15)，所述輸送管道(15)的另一端貫穿支撐板(4)固定連接有伸縮管(16)。

5.根據權利要求1所述的無縫鋼管酸洗裝置，其特征在于，兩個所述固定板(3)的頂部均固定安裝有限位塊(17)，兩個所述限位塊(17)之間固定安裝有噴灑管道(18)，所述噴灑管道(18)的另一端與伸縮管(16)的另一端固定連接。

6.根據權利要求1所述的無縫鋼管酸洗裝置，其特征在于，所述蓋板(7)的一側固定安裝有電機(19)，所述電機(19)的輸出端與絲桿(9)的一端固定連接。

技術總結
本技術公開了一種無縫鋼管酸洗裝置，涉及無縫鋼管加工技術領域，包括酸洗槽、頂板和固定板，所述酸洗槽表面兩側均固定安裝有支撐板，兩個所述支撐板頂部的兩端均固定安裝有支撐柱，多個所述支撐柱的頂部固定安裝有頂板，所述頂板的底部兩側均固定安裝有伸縮桿，兩個所述伸縮桿的移動端固定安裝有蓋板，所述蓋板底部的兩端表面均設有安裝槽，兩個所述安裝槽內部分別設有絲桿和滑桿。本技術不僅可以方便對鋼管進行安裝，還可以根據鋼管長度的不同，對兩個固定板之間的距離進行調節，防止鋼管發生脫落，同時還可以將酸洗槽底部的液體抽到上方，使酸洗槽內的液體溶度相似，提高了無縫鋼管酸洗裝置的實用性。

技術研發人員：趙健
受保護的技術使用者：浙江健力股份有限公司
技術研發日：20240424
技術公布日：2025/4/24
