本技術涉及打磨設備領域，尤其涉及一種壓縮機軸推力面打磨裝置。

背景技術：

1、隨著制造業的不斷發展，對壓縮機的需求越來越高，其對壓縮機軸等部件的加工精度和質量要求也越來越高，壓縮機中平衡軸向推力十分重要，因此需要通過打磨裝置對軸推力面進行打磨，是實現平衡的關鍵步驟之一。

2、現有的打磨裝置在使用過程中，通過夾具將待打磨的機軸夾緊固定，但是在實際應用過程中存在一定的局限性，由于現有的打磨裝置上的夾具主要夾持在待打磨產品外側，但是在對壓縮機軸推力面進行打磨時，夾具夾持在機軸外側，容易遮擋待打磨處，從而影響打磨效果，因此，提出一種壓縮機軸推力面打磨裝置以解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的打磨裝置上的夾具主要夾持在待打磨產品外側，但是在對壓縮機軸推力面進行打磨時，夾具夾持在機軸外側，容易遮擋待打磨處，從而影響打磨效果的缺點，而提出一種壓縮機軸推力面打磨裝置以解決上述問題。

2、為了解決現有技術存在的問題，本實用新型采用了如下技術方案：

3、一種壓縮機軸推力面打磨裝置，包括：

4、機軸主體和工作臺，所述工作臺上方設置有第一電動伸縮桿，且第一電動伸縮桿輸出端固定設置有第一打磨塊，所述工作臺頂部設置有第二電動伸縮桿，且第二電動伸縮桿輸出端固定設置有第二打磨塊，且機軸主體活動插接在第一電動伸縮桿和第二電動伸縮桿之間，所述工作臺上設置有夾緊組件，該夾緊組件包括：

5、連接塊，其內腔通過軸承轉動連接有雙向螺桿；

6、第一固定塊和第二固定塊，所述第一固定塊一端固定連接有第一移動塊，且第一移動塊螺紋連接在雙向螺桿外壁上，所述第二固定塊一端固定連接有第二移動塊，且第二移動塊螺紋連接在雙向螺桿外壁上，所述機軸主體外壁開設有連接口，且第一固定塊和第二固定塊均插接在連接口內。

7、優選地，所述連接塊外壁固定安裝有旋轉電機，且旋轉電機輸出端與雙向螺桿外壁固定連接在一起。

8、優選地，所述第二固定塊外壁固定設置有加固桿。

9、優選地，所述工作臺頂部固定設置有遮擋罩，且第一電動伸縮桿固定安裝在遮擋罩上，所述遮擋罩前端通過合頁轉動連接有防護門。

10、優選地，所述工作臺頂部開設有進料口，所述工作臺外壁開設有凹槽，且凹槽內壁活動插接有收集箱。

11、優選地，所述防護門外壁固定安裝有風機。

12、優選地，所述工作臺內部設置有驅動電機，且驅動電機輸出端固定設置有旋轉盤，所述連接塊固定安裝在旋轉盤外壁上。

13、與現有技術相比，本實用新型的有益效果是：

14、1、在本實用新型中，通過設置機軸主體、連接口、工作臺、連接塊、雙向螺桿、第一固定塊和第二固定塊的連接關系，使得通過將第一固定塊和第二固定塊插接在連接口內，并通過啟動旋轉電機，使雙向螺桿轉動帶動第一固定塊和第二固定塊相背移動，使第一固定塊和第二固定塊夾緊固定在連接口內部，使得對機軸主體進行夾緊固定，方便后續打磨作業，且夾緊支點為連接口內，未遮擋機軸主體外側待打磨處，方便使用。

15、2、在本實用新型中，通過設置遮擋罩、防護門、風機、進料口和收集箱的位置關系，使得通過風機向后吹動打磨時產生的碎屑，碎屑順著進料口進入收集箱內，便于對這些碎屑進行收集，方便后續統一處理。

技術特征：

1.一種壓縮機軸推力面打磨裝置，包括機軸主體(1)和工作臺(2)，所述工作臺(2)上方設置有第一電動伸縮桿(201)，且第一電動伸縮桿(201)輸出端固定設置有第一打磨塊(202)，所述工作臺(2)頂部設置有第二電動伸縮桿(203)，且第二電動伸縮桿(203)輸出端固定設置有第二打磨塊(204)，且機軸主體(1)活動插接在第一電動伸縮桿(201)和第二電動伸縮桿(203)之間，其特征在于：所述工作臺(2)上設置有夾緊組件，該夾緊組件包括：

2.根據權利要求1所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述連接塊(3)外壁固定安裝有旋轉電機(301)，且旋轉電機(301)輸出端與雙向螺桿(302)外壁固定連接在一起。

3.根據權利要求1所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述第二固定塊(306)外壁固定設置有加固桿(307)。

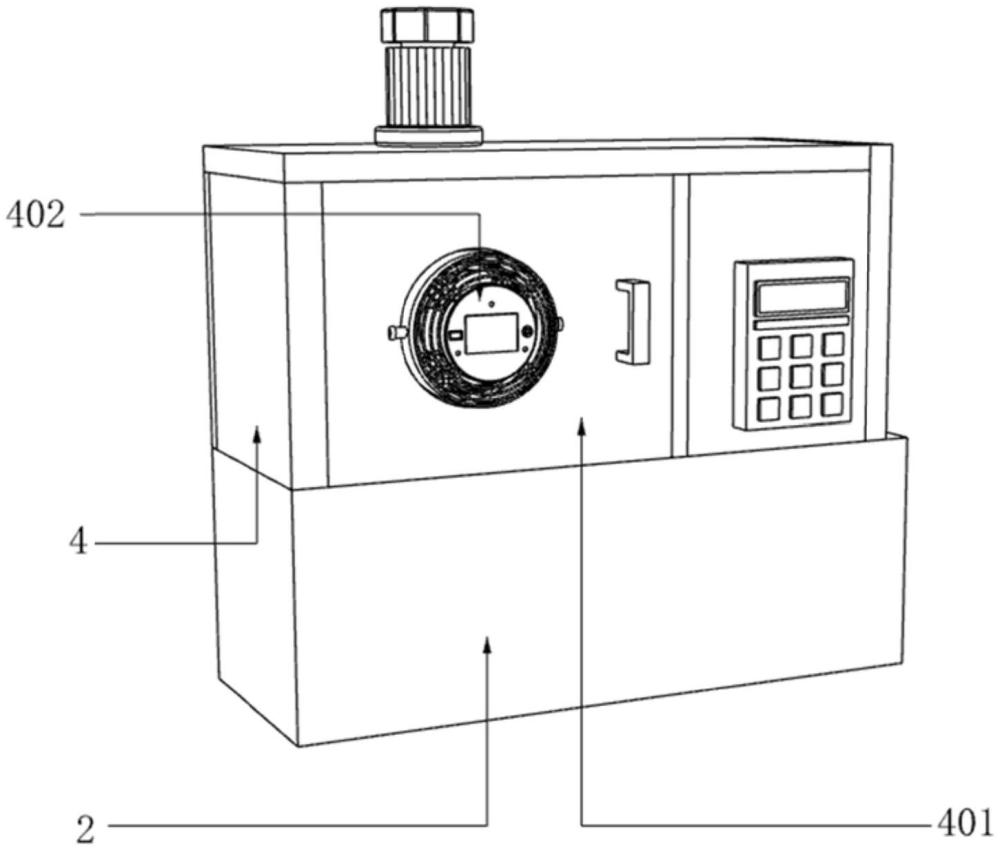

4.根據權利要求1所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述工作臺(2)頂部固定設置有遮擋罩(4)，且第一電動伸縮桿(201)固定安裝在遮擋罩(4)上，所述遮擋罩(4)前端通過合頁轉動連接有防護門(401)。

5.根據權利要求1所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述工作臺(2)頂部開設有進料口(403)，所述工作臺(2)外壁開設有凹槽，且凹槽內壁活動插接有收集箱(404)。

6.根據權利要求4所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述防護門(401)外壁固定安裝有風機(402)。

7.根據權利要求1所述的一種壓縮機軸推力面打磨裝置，其特征在于：所述工作臺(2)內部設置有驅動電機，且驅動電機輸出端固定設置有旋轉盤(205)，所述連接塊(3)固定安裝在旋轉盤(205)外壁上。

技術總結
本技術公開了一種壓縮機軸推力面打磨裝置，涉及打磨設備技術領域，包括機軸主體和工作臺，所述工作臺上方設置有第一電動伸縮桿，且第一電動伸縮桿輸出端固定設置有第一打磨塊，所述工作臺頂部設置有第二電動伸縮桿，且第二電動伸縮桿輸出端固定設置有第二打磨塊。本技術的有益效果，通過將第一固定塊和第二固定塊插接在連接口內，并通過啟動旋轉電機，使雙向螺桿轉動帶動第一固定塊和第二固定塊相背移動，使第一固定塊和第二固定塊夾緊固定在連接口內部，使得對機軸主體進行夾緊固定，方便后續打磨作業，且夾緊支點為連接口內，未遮擋機軸主體外側待打磨處，方便使用。

技術研發人員：周莉,周祥榮,陳小楓,周蘭,陳勇軍,姚洪亮
受保護的技術使用者：泰州市科爾精密機械有限公司
技術研發日：20240712
技術公布日：2025/4/24
