本發明涉及配電網架，尤其涉及一種用于配電網低碳規劃的配電網架。

背景技術：

1、隨著科技的發展，為滿足低碳規劃的需求，人們日常開始使用越來越多的新能源設備，隨著新能源設備的普及，為了滿足新能源供電需求，需要進行新能配電網搭建，在配電網在輸送電力時，需要沿途架設配電網架對電線進行支撐固定，而安裝在居民區的配電網架通常為電線桿，即在電線桿上固定電線架對電線進行支撐限位或連接。

2、隨著新能源設備的普及，以及家庭用電量日益增多，需要增設線路用以解決現如今的供電增多的需求，然而現有的電線桿在進行線路增設時還存在以下不足：

3、1、現有的電線桿往往是單一的桿體結構，對電纜的支撐連接完全依靠在電線桿上部安裝額外的支撐件和連接件，然而由于電線桿的高度是固定的，若電線桿上原先安裝的支撐件或連接件較多，則無法滿足新的支撐件或連接件的安裝，則需要重新豎立架設電線桿才能完成對新線路的增設，浪費財力物力；

4、2、現有電線桿上支撐件或連接件的安裝完全依靠螺栓或夾具進行安裝，當需要進行新線路架設時，不僅需要工作人員攜帶夾具螺栓以及線纜支撐件或連接件進行攀爬，而且需要再重新對電線桿進行打孔安裝，操作起來費時費力；

5、3、在對電纜進行架設支撐或連接時，往往需要在支撐件或連接件上安裝多種絕緣保護結構，這些部件往往是由工作人員攀爬至電線桿高處后，在高空進行作業安裝，不僅給工作人員帶來了較大的工作難度，而且還存在一定的安全隱患；

6、因此，急需一種能夠克服上述不足的配電網架。

技術實現思路

1、為了克服背景技術中的不足，本發明公開了一種用于配電網低碳規劃的配電網架，本發明通過可拆卸串聯的多個安裝桿可在地面上即可完成大部分電纜連接支撐器件的安裝，后續只需對安裝桿進行串聯連接后，即可便捷高效的對電纜進行支撐連接作業。

2、為實現上述目的，本發明采用如下技術方案：

3、一種用于配電網低碳規劃的配電網架，包括電線桿，電線桿上端可拆卸安裝有數個與電線桿同軸設置、且依次可拆卸串聯連接的安裝桿，安裝桿桿體上設有水平設置的連接桿或支撐桿，連接桿桿體兩端均設有牽引絕緣子，牽引絕緣子端部設有與電纜端部相連接的連接件，連接件端部設有用于對電纜端部進行限位保護、并對電纜進行防搖擺保護的牽引機構，牽引機構包括一端為封口結構、另一端為敞口結構的空心管，空心管的兩內側壁上均設有與內側壁相垂直、且沿空心管軸向間隔相錯設置的彈性伸縮桿a，彈性伸縮桿a端部設有頂板，空心管的封口端端面設有與空心管內腔相連通的通口，電纜經由空心管敞口端進入、并依次通過兩個頂板對電纜呈s型彈性抵觸限位后經由通口穿出與連接件相連接，兩個連接件之間設有用于連接兩根電纜的連接電纜，支撐桿上部可拆卸安裝有能夠演支撐桿軸向移動調節的支撐絕緣子，支撐絕緣子上端可拆卸安裝有用于對電纜進行支撐、且對電纜進行防搖擺保護的支撐機構，支撐機構包括u型框，u型框的兩內側壁設有用于對電纜進行彈性夾持的限位板。

4、進一步地，電線桿上端端面設有安裝槽a，安裝槽a外側壁設有貫穿安裝槽a側壁的下沉螺孔，安裝桿下端設有與安裝槽a相適配的安裝座，安裝座側壁設有與下沉螺孔對應適配的螺孔，相對應的下沉螺孔與螺孔內設有下沉螺絲。

5、進一步地，安裝桿上端端面設有與安裝座相適配的安裝槽b，位于上部的安裝桿下端的安裝座插入位于下部的安裝桿上端的安裝槽b內，安裝槽b外側壁也設有貫穿安裝槽b側壁、且與安裝座側壁上的螺孔對應適配的下沉螺孔。

6、進一步地，安裝槽a和安裝槽b內均設有數個用于對其側壁進行加固支撐的加強筋板，安裝座上設有數個與數個加強筋板一一對應適配的卡口。

7、進一步地，安裝槽a的槽口端面上均勻分布有數個插孔a，安裝桿下端端面上設有數個與數個插孔a一一對應插接的插桿，安裝槽b的槽口端面上均勻分布有數個與數個插桿一一對應匹配的插孔b。

8、進一步地，安裝槽b上部可拆卸安裝有蓋板，蓋板下部也設有安裝座和插桿。

9、進一步地，空心管的封口端設有兩塊相對應的連接板，兩塊連接板上分別設有與連接件兩側相連接的連接螺絲。

10、進一步地，支撐桿上表面設有沿支撐桿軸向設置的凹槽，凹槽兩側壁上均設有數個沿凹槽軸向間隔對應設置的通孔a，凹槽內設有用于安裝支撐絕緣子的安裝塊，安裝塊側壁設有貫穿安裝口、且與通孔a相適配的穿孔，相對應的通孔a與穿孔內插接有用于固定安裝塊的插銷a，插銷a的端頭可拆卸安裝有用于對插銷a進行限位固定的鎖件a。

11、進一步地，u型框內底面設有用于對電纜進行支撐的弧形支撐座，u型框的兩側壁上端均設有貫穿側壁、且相互對應的通孔b，相對應的通孔b內設有用于對電纜進行卡擋限位的插銷b，插銷b的端頭可拆卸安裝有用于對插銷b進行限位固定的鎖件b。

12、進一步地，u型框下部設有絕緣層，絕緣層下部設有與支撐絕緣子相連接的螺桿。

13、與現有技術相比，本發明的有益效果是：通過可拆卸串聯連接的數個安裝桿，規避了傳統需要工作人員攀爬至電線桿高處后再進行焊接或螺絲安裝的方式，不僅使得工作人員在地面即可完成對電纜連接件或支撐件的安裝，后續只需將其吊運裝配至電線桿上進行安裝即可，大大減輕了工作人員的操作難度，而且在需要進行增設電纜支撐或連接時，只需對安裝桿進行堆疊安裝即可；

14、通過設置牽引機構，利用對電纜進行s型的彈性限位，在電纜發生搖擺時，不僅可避免電纜搖擺過程中對電纜頭造成拉扯，影響電纜頭的連接穩定，而且還能對電纜的搖擺進行卸力緩沖，大大提高了電纜連接的安全穩定；

15、通過設置支撐機構，可對電纜進行彈性限位支撐，保證電纜穩定支撐的同時，也能對搖擺的電纜進行卸力緩沖，減輕對支撐絕緣子的晃動損害，大大提高了對電纜的支撐穩定性；

16、通過設置可拆卸調節的安裝塊，可根據實際需要進行調節安裝，滿足多條電纜的支撐需求；

17、通過設置加強筋板，可大大提高安裝桿的結構強度，從而為后續對電纜的穩定支撐連接提供有力保障；

18、本發明通過可拆卸串聯的多個安裝桿，規避了傳統電纜架設支撐時需要工作人員攀爬至高空后再進行多個部件繁瑣安裝的方式，工作人員在地面上即可完成大部分電纜連接支撐器件的安裝，后續只需對安裝桿進行串聯連接后，即可便捷高效的對電纜進行支撐連接作業；本發明結構簡單，操作使用方便，為工作人員對電纜的架設連接提供了極大便利，大大減輕了工作人員的操作難度。

技術特征：

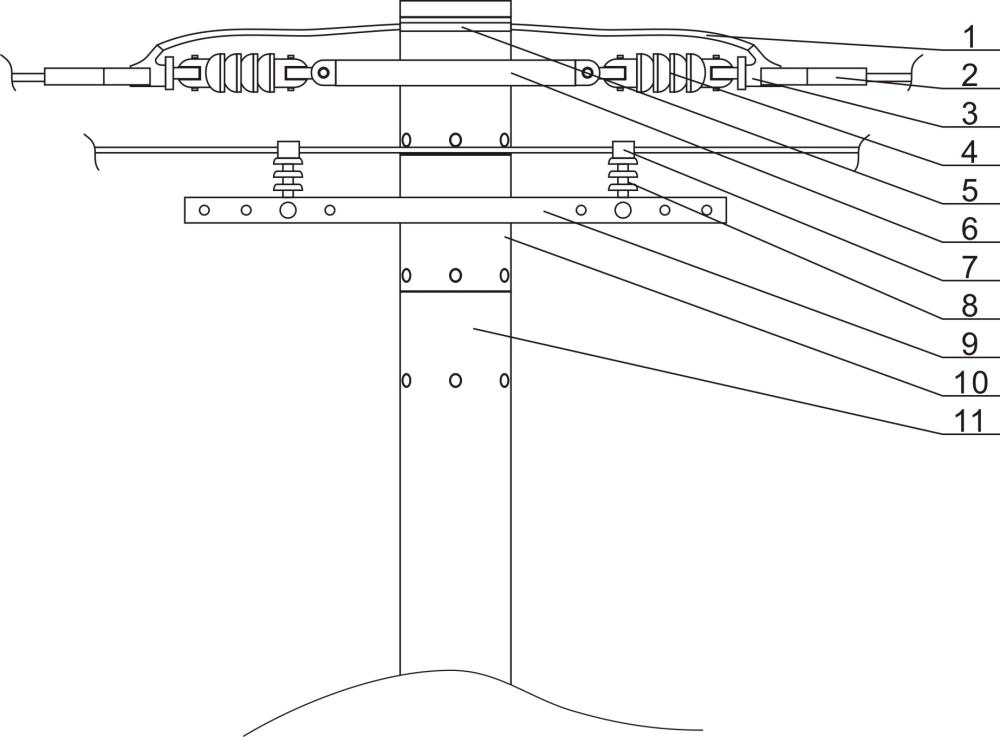

1.一種用于配電網低碳規劃的配電網架，包括電線桿（11），其特征在于：電線桿（11）上端可拆卸安裝有數個與電線桿（11）同軸設置、且依次可拆卸串聯連接的安裝桿（10），安裝桿（10）桿體上設有水平設置的連接桿（6）或支撐桿（9），連接桿（6）桿體兩端均設有牽引絕緣子（4），牽引絕緣子（4）端部設有與電纜端部相連接的連接件（3），連接件（3）端部設有用于對電纜端部進行限位保護、并對電纜進行防搖擺保護的牽引機構（2），牽引機構（2）包括一端為封口結構、另一端為敞口結構的空心管（26），空心管（26）的兩內側壁上均設有與內側壁相垂直、且沿空心管（26）軸向間隔相錯設置的彈性伸縮桿a（29），彈性伸縮桿a（29）端部設有頂板（28），空心管（26）的封口端端面設有與空心管（26）內腔相連通的通口（27），電纜經由空心管（26）敞口端進入、并依次通過兩個頂板（28）對電纜呈s型彈性抵觸限位后經由通口（27）穿出與連接件（3）相連接，兩個連接件（3）之間設有用于連接兩根電纜的連接電纜（1），支撐桿（9）上部可拆卸安裝有能夠演支撐桿（9）軸向移動調節的支撐絕緣子（8），支撐絕緣子（8）上端可拆卸安裝有用于對電纜進行支撐、且對電纜進行防搖擺保護的支撐機構（7），支撐機構（7）包括u型框（39），u型框（39）的兩內側壁設有用于對電纜進行彈性夾持的限位板（41）。

2.根據權利要求1所述的一種用于配電網低碳規劃的配電網架，其特征在于：電線桿（11）上端端面設有安裝槽a（13），安裝槽a（13）外側壁設有貫穿安裝槽a（13）側壁的下沉螺孔（16），安裝桿（10）下端設有與安裝槽a（13）相適配的安裝座（21），安裝座（21）側壁設有與下沉螺孔（16）對應適配的螺孔（23），相對應的下沉螺孔（16）與螺孔（23）內設有下沉螺絲（15）。

3.根據權利要求2所述的一種用于配電網低碳規劃的配電網架，其特征在于：安裝桿（10）上端端面設有與安裝座（21）相適配的安裝槽b（19），位于上部的安裝桿（10）下端的安裝座（21）插入位于下部的安裝桿（10）上端的安裝槽b（19）內，安裝槽b（19）外側壁也設有貫穿安裝槽b（19）側壁、且與安裝座（21）側壁上的螺孔（23）對應適配的下沉螺孔（16）。

4.根據權利要求3所述的一種用于配電網低碳規劃的配電網架，其特征在于：安裝槽a（13）和安裝槽b（19）內均設有數個用于對其側壁進行加固支撐的加強筋板（17），安裝座（21）上設有數個與數個加強筋板（17）一一對應適配的卡口（22）。

5.根據權利要求4所述的一種用于配電網低碳規劃的配電網架，其特征在于：安裝槽a（13）的槽口端面上均勻分布有數個插孔a（12），安裝桿（10）下端端面上設有數個與數個插孔a（12）一一對應插接的插桿（20），安裝槽b（19）的槽口端面上均勻分布有數個與數個插桿（20）一一對應匹配的插孔b（18）。

6.根據權利要求5所述的一種用于配電網低碳規劃的配電網架，其特征在于：安裝槽b（19）上部可拆卸安裝有蓋板（45）。

7.根據權利要求1所述的一種用于配電網低碳規劃的配電網架，其特征在于：空心管（26）的封口端設有兩塊相對應的連接板（25），兩塊連接板（25）上分別設有與連接件（3）兩側相連接的連接螺絲（24）。

8.根據權利要求1所述的一種用于配電網低碳規劃的配電網架，其特征在于：支撐桿（9）上表面設有沿支撐桿（9）軸向設置的凹槽（30），凹槽（30）兩側壁上均設有數個沿凹槽（30）軸向間隔對應設置的通孔a（32），凹槽（30）內設有用于安裝支撐絕緣子（8）的安裝塊（31），安裝塊（31）側壁設有貫穿安裝口（31）、且與通孔a（32）相適配的穿孔（35），相對應的通孔a（32）與穿孔（35）內插接有用于固定安裝塊（31）的插銷a（33），插銷a（33）的端頭可拆卸安裝有用于對插銷a（33）進行限位固定的鎖件a（34）。

9.根據權利要求1所述的一種用于配電網低碳規劃的配電網架，其特征在于：u型框（39）內底面設有用于對電纜進行支撐的弧形支撐座（42），u型框（39）的兩側壁上端均設有貫穿側壁、且相互對應的通孔b（37），相對應的通孔b（37）內設有用于對電纜進行卡擋限位的插銷b（38），插銷b（38）的端頭可拆卸安裝有用于對插銷b（38）進行限位固定的鎖件b（36）。

10.根據權利要求9所述的一種用于配電網低碳規劃的配電網架，其特征在于：u型框（39）下部設有絕緣層（43），絕緣層（43）下部設有與支撐絕緣子（8）相連接的螺桿（44）。

技術總結
本發明公開了一種用于配電網低碳規劃的配電網架，電線桿上端可拆卸安裝有數個依次可拆卸串聯連接的安裝桿，安裝桿桿體上設有連接桿或支撐桿，連接桿桿體兩端均設有牽引絕緣子，牽引絕緣子端部設有與電纜端部相連接的連接件，連接件端部設有用于對電纜端部進行限位保護、并對電纜進行防搖擺保護的牽引機構，支撐桿上部可拆卸安裝有能夠演支撐桿軸向移動調節的支撐絕緣子，支撐絕緣子上端可拆卸安裝有用于對電纜進行支撐、且對電纜進行防搖擺保護的支撐機構；本發明通過可拆卸串聯的多個安裝桿可在地面上即可完成大部分電纜連接支撐器件的安裝，后續只需對安裝桿進行串聯連接后，即可便捷高效的對電纜進行支撐連接作業。

技術研發人員：宋瑞卿,陶巖,宗一,武亞非,崔佳彬,王宏研,徐曉波,趙坤,孫鵬程
受保護的技術使用者：國網河南省電力公司開封供電公司
技術研發日：
技術公布日：2025/4/24
