本申請涉及激光熔覆輔助設備，尤其涉及一種激光熔覆粉末回收裝置。

背景技術：

1、目前，稀貴金屬在航空航天、電子等行業發揮重要作用。由于其高昂的價格，稀貴金屬作為表面涂層或薄膜往往是一種優選方案，既可以發揮它的性能功能，又可以節省材料用量。激光熔覆是一種快速制備表面涂層的方法，被廣泛應用于增材制造、表面修復等領域。

2、然而，稀貴金屬在激光熔覆過程會出現粉末飛濺、粉末氧化變?yōu)闊焿m的現象，造成粉末浪費。

技術實現思路

1、有鑒于此，本申請?zhí)峁┝艘环N激光熔覆粉末回收裝置，目的在于解決現有技術中的技術問題之一。

2、為實現上述目的，本申請采用的技術方案如下：

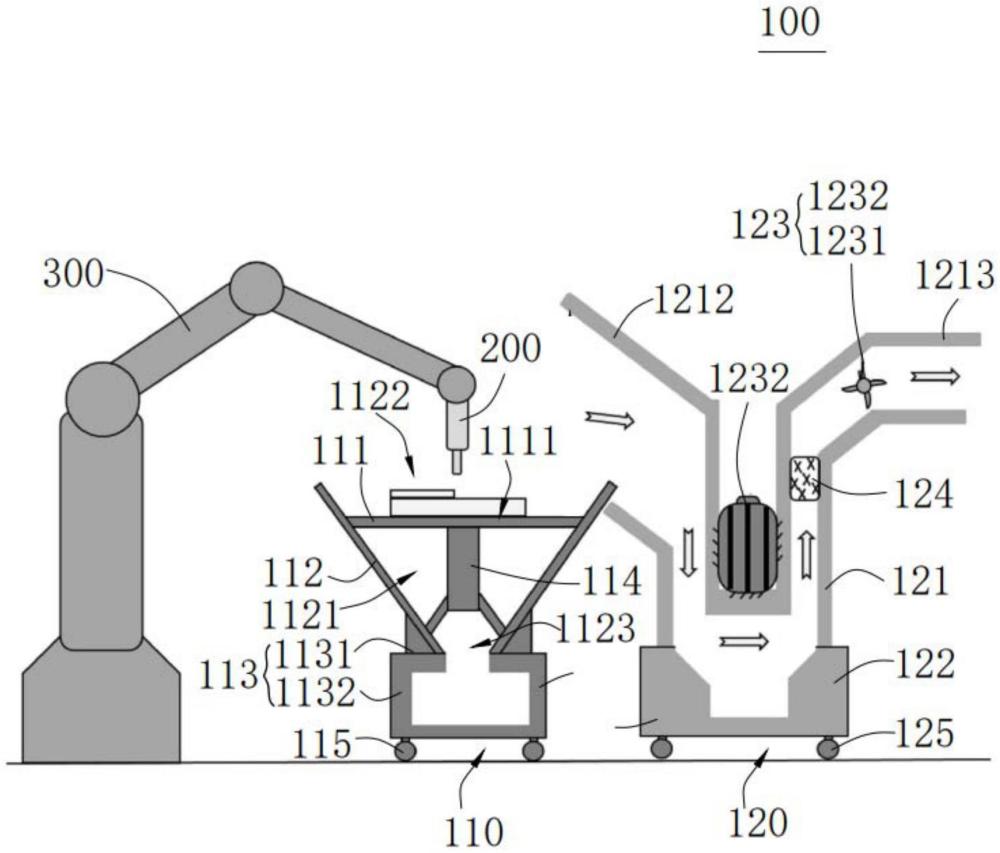

3、第一方面，本申請實施例提供了一種激光熔覆粉末回收裝置，包括：

4、第一回收機構，用于回收飛濺粉末，包括載物臺，所述載物臺設置有加工臺面；

5、第二回收機構，用于回收煙塵粉末，所述第二回收機構與所述第一回收機構連接，所述第二回收機構包括風道、第二回收容器及吸塵組件，所述吸塵組件與所述風道連接，所述風道具有進風端和出風端，所述進風端朝向所述加工臺面設置，以使所述吸塵組件將所述加工臺面上的煙塵吸入所述風道內，所述風道設置有回收口，所述第二回收容器設置于所述回收口。

6、在第一方面的其中一個實施例中，所述第一回收機構還包括支撐座，所述支撐座設有收集腔、第一端口及第二端口，所述收集腔連通所述第一端口和所述第二端口，所述第一端口的面積大于第二端口的面積，所述載物臺設于所述支撐座的所述第一端口處，所述加工臺面朝外，且所述加工臺面設置于所述收集腔內。

7、在第一方面的其中一個實施例中，所述第一端口和所述第二端口中心相對設置。

8、在第一方面的其中一個實施例中，所述風道的所述進風端的和所述支撐座的外側的部分邊緣抵接，以使所述進風端和所述第一端口連通。

9、在第一方面的其中一個實施例中，所述第一回收機構還包括第一回收容器，所述第一回收容器對應所述第二端口設置，所述第一回收容器的開口和所述支撐座密封連接。

10、在第一方面的其中一個實施例中，所述風道的所述進風端設置于所述加工臺面的上方。

11、在第一方面的其中一個實施例中，所述載物臺設有鏤空區域，所述鏤空區域與所述支撐座的所述收集腔連通，所述鏤空區域呈柵格狀，所述鏤空區域的柵格孔的孔徑大小5～20mm。

12、在第一方面的其中一個實施例中，所述吸塵組件包括風扇，所述風扇靠近所述風道內并靠近所述出風端，所述第二回收機構還包括過濾件，所述過濾件設置于所述第二回收容器的所述回收口和所述風扇之間。

13、在第一方面的其中一個實施例中，所述第二回收容器和所述風道的所述回收口密封連接。

14、在第一方面的其中一個實施例中，所述第一回收容器的底部設有第一滾輪，所述第二回收容器的底部設有第二滾輪。

15、相對于現有技術，本申請的有益效果是：本申請?zhí)岢鲆环N激光熔覆粉末回收裝置，包括第一回收機構和第二回收機構，第一回收機構用于回收飛濺粉末，包括載物臺，所述載物臺設置有加工臺面；第二回收機構用于回收煙塵粉末，所述第二回收機構與所述第一回收機構連接，所述第二回收機構包括風道、第二回收容器及吸塵組件，所述吸塵組件與所述風道連接，所述風道具有進風端和出風端，所述進風端朝向所述加工臺面設置，以使所述吸塵組件將所述加工臺面上的煙塵吸入所述風道內，所述風道設置有回收口，所述第二回收容器設置于所述回收口。通過第一回收機構回收激光熔覆過程中產生的大顆粒飛濺粉末，第二回收機構回收小顆粒煙塵粉末，提高粉末的回收效率，降低成本。

技術特征：

1.一種激光熔覆粉末回收裝置，其特征在于，包括：

2.根據權利要求1所述的激光熔覆粉末回收裝置，其特征在于，所述第一回收機構還包括支撐座，所述支撐座設有收集腔、第一端口及第二端口，所述收集腔連通所述第一端口和所述第二端口，所述第一端口的面積大于第二端口的面積，所述載物臺設于所述支撐座的所述第一端口處，所述加工臺面朝外，且所述加工臺面設置于所述收集腔內。

3.根據權利要求2所述的激光熔覆粉末回收裝置，其特征在于，所述第一端口和所述第二端口中心相對設置。

4.根據權利要求2所述的激光熔覆粉末回收裝置，其特征在于，所述風道的所述進風端的和所述支撐座的外側的部分邊緣抵接，以使所述進風端和所述第一端口連通。

5.根據權利要求2所述的激光熔覆粉末回收裝置，其特征在于，所述第一回收機構還包括第一回收容器，所述第一回收容器對應所述第二端口設置，所述第一回收容器的開口和所述支撐座密封連接。

6.根據權利要求1至5中任一項所述的激光熔覆粉末回收裝置，其特征在于，所述風道的所述進風端設置于所述加工臺面的上方。

7.根據權利要求2至5中任一項所述的激光熔覆粉末回收裝置，其特征在于，所述載物臺設有鏤空區域，所述鏤空區域與所述支撐座的所述收集腔連通，所述鏤空區域呈柵格狀，所述鏤空區域的柵格孔的孔徑大小5～20mm。

8.根據權利要求1至5中任一項所述的激光熔覆粉末回收裝置，其特征在于，所述吸塵組件包括風扇，所述風扇靠近所述風道內并靠近所述出風端，所述第二回收機構還包括過濾件，所述過濾件設置于所述第二回收容器的所述回收口和所述風扇之間。

9.根據權利要求5所述的激光熔覆粉末回收裝置，其特征在于，所述第二回收容器和所述風道的所述回收口密封連接。

10.根據權利要求9所述的激光熔覆粉末回收裝置，其特征在于，所述第一回收容器的底部設有第一滾輪，所述第二回收容器的底部設有第二滾輪。

技術總結
本申請公開了一種激光熔覆粉末回收裝置，涉及激光熔覆輔助設備技術領域。激光熔覆粉末回收裝置包括第一回收機構和第二回收機構，第一回收機構用于回收飛濺粉末，包括載物臺，所述載物臺設置有加工臺面；第二回收機構用于回收煙塵粉末，所述第二回收機構與所述第一回收機構連接，所述第二回收機構包括風道、第二回收容器及吸塵組件，所述吸塵組件與所述風道連接，所述風道具有進風端和出風端，所述進風端朝向所述加工臺面設置，以使所述吸塵組件將所述加工臺面上的煙塵吸入所述風道內，所述風道設置有回收口，所述第二回收容器設置于所述回收口。本申請?zhí)峁┑募す馊鄹卜勰┗厥昭b置能夠提高激光加工過程中粉末的回收效率。

技術研發人員：侯玉柏,原慷,龐小肖,沈婕,皮自強,彭浩然,陳星
受保護的技術使用者：北礦新材科技有限公司
技術研發日：20240723
技術公布日：2025/4/24
