本技術涉及中間包蓋應用領域，更具體地說，涉及一種裝配式的中間包蓋。

背景技術：

1、中間包蓋用于覆蓋在中間包上，其主要有兩個作用：一是隔絕中間包內鋼水與大氣接觸造成鋼液吸氣，防止鋼錠在澆鑄過程中形成白點和氧化物夾雜等；二是在吹精煉包水口時作為作業人員的工作平臺，并阻斷高溫鋼水的熱輻射對作業人員的熱傷害。

2、現有技術中的一些中間包蓋在使用時，常常是使用長塊板來覆蓋整個中間包，在長時間使用過程中個別地方被損壞就使得整個長塊板需要更換，增加了維護維修成本，還降低了整體的加工效率，需要改進，鑒于此，我們提出一種裝配式的中間包蓋。

技術實現思路

1、1.要解決的技術問題

2、本實用新型的目的在于提供一種裝配式的中間包蓋，以解決上述背景技術中提出損壞時需要更換整個板塊增加維護維修成本的問題。

3、2.技術方案

4、一種裝配式的中間包蓋，包括包蓋主體，所述包蓋主體包括中蓋，所述中蓋上部設置有中塞柱孔和中觀察孔，所述中蓋前端設置有導流口塊；右蓋組件，所述右蓋組件包括右蓋，所述右蓋上部設置有右塞柱孔和右觀察孔；左蓋組件，所述左蓋組件包括左蓋，所述左蓋上部設置有左塞柱孔和左觀察孔；連接吊裝組件，所述連接吊裝組件包括銷柱和設置于所述銷柱另一端的鎖定旋鈕，所訴連接吊裝組件還包括設置于中蓋、右蓋、左蓋四周的吊裝塊和連接塊，所述連接吊裝組件還包括設置于中蓋、右蓋、左蓋底部的密封塊。

5、優選地，所述導流口塊通過焊接的方式固定在中蓋的前端，所述中蓋兩側焊接有多個連接塊，所述中蓋前后兩端設置有多個吊裝塊。

6、優選地，所述右蓋左端焊接有多個連接塊，所述右蓋的前后兩端設置有多個吊裝塊。

7、優選地，所述左蓋的右端焊接有多個連接塊，所述左蓋的前后兩端設置有多個吊裝塊。

8、優選地，所述中蓋、右蓋、左蓋的下部均設有凹槽，所述密封塊通過螺栓固定的方式設置在凹槽內部。

9、優選地，所述吊裝塊成l形狀，所述連接塊均設有通孔，所述銷柱貫穿連接塊并通過鎖定旋鈕鎖定。

10、3.有益效果

11、相比于現有技術，本實用新型的優點在于：

12、本實用新型通過連接塊將各組件對齊配合，再通過銷柱和鎖定旋鈕進行固定，底部裝設密封塊進行密封實現保溫。本實用新型結構設計緊湊合理，保溫效果好，可以在長期使用中對特定的組件模塊進行跟換，減少使用維護成本。

技術特征：

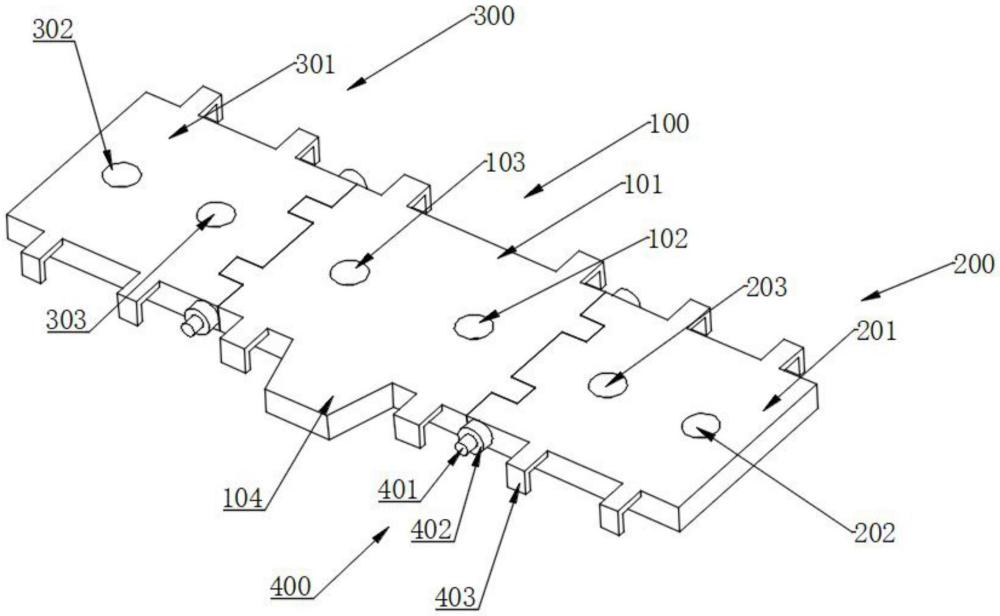

1.一種裝配式的中間包蓋，其特征在于，包括包蓋主體(100)，所述包蓋主體(100)包括中蓋(101)，所述中蓋(101)上部設置有中塞柱孔(102)和中觀察孔(103)，所述中蓋(101)前端設置有導流口塊(104)；

2.根據權利要求1所述的一種裝配式的中間包蓋，其特征在于，所述導流口塊(104)通過焊接的方式固定在中蓋(101)的前端，所述中蓋(101)兩側焊接有多個連接塊(405)，所述中蓋(101)前后兩端設置有多個吊裝塊(403)。

3.根據權利要求2所述的一種裝配式的中間包蓋，其特征在于，所述右蓋(201)左端焊接有多個連接塊(405)，所述右蓋(201)的前后兩端設置有多個吊裝塊(403)。

4.根據權利要求3所述的一種裝配式的中間包蓋，其特征在于，所述左蓋(301)的右端焊接有多個連接塊(405)，所述左蓋(301)的前后兩端設置有多個吊裝塊(403)。

5.根據權利要求4所述的一種裝配式的中間包蓋，其特征在于，所述中蓋(101)、右蓋(201)、左蓋(301)的下部均設有凹槽，所述密封塊(404)通過螺栓固定的方式設置在凹槽內部。

6.根據權利要求5所述的一種裝配式的中間包蓋，其特征在于，所述吊裝塊(403)成l形狀，所述連接塊(405)均設有通孔，所述銷柱(401)貫穿連接塊(405)并通過鎖定旋鈕(402)鎖定。

技術總結
本技術公開了一種裝配式的中間包蓋，屬于中間包蓋應用技術領域。包括包蓋主體，包蓋主體包括中蓋，中蓋上部設置有中塞柱孔和中觀察孔，中蓋前端設置有導流口塊；右蓋組件包括右蓋，右蓋上部設置有右塞柱孔和右觀察孔；左蓋組件包括左蓋，左蓋上部設置有左塞柱孔和左觀察孔；連接吊裝組件包括銷柱和設置于銷柱另一端的鎖定旋鈕，連接吊裝組件還包括設置于中蓋、右蓋、左蓋四周的吊裝塊和連接塊。本技術通過連接塊將各組件對齊配合，再通過銷柱和鎖定旋鈕進行固定，底部裝設密封塊進行密封實現保溫。本技術結構設計緊湊合理，保溫效果好，可以在長期使用中對特定的組件模塊進行跟換，減少使用維護成本。

技術研發人員：胡舜鋒
受保護的技術使用者：宜興市興業爐料有限公司
技術研發日：20240722
技術公布日：2025/4/24
