本發明涉及等溫淬火，具體為一種球墨鑄鐵等溫淬火池。

背景技術：

1、等溫淬火是指工件淬火加熱后，若長期保持在下貝氏體轉變區的溫度，使之完成奧氏體的等溫轉變，獲得下貝氏體組織的淬火方式。球墨鑄鐵等溫淬火的典型工藝過程如下：首先將球墨鑄鐵原件加熱升溫至奧氏體化溫度(840～950℃)，保溫1-2小時，使其完全轉變?yōu)楦惶紛W氏體，然后將其迅速淬入奧氏體等溫轉變溫度(250～400℃)的鹽浴中，在這個溫度下保溫1-2小時，然后出爐空冷至室溫。

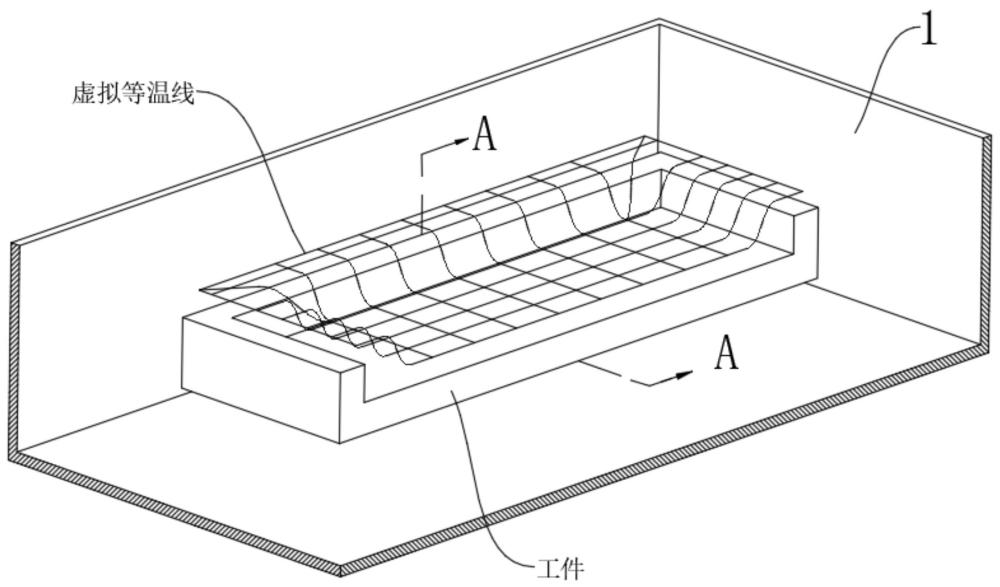

2、鑄鐵工件在淬火池淬火時，因其溫度遠高于池內的溫度會與池內介質（鹽浴溶液）換熱，因此池內鹽浴溶液在工件表面根據距離形成階梯式的等溫面，而鹽浴溶液的換熱系統一般是通過管道循環換熱介質，從而來維持鹽浴溶液的溫度穩定，這種方式可以使池內的溫度保持一個相對穩定的范圍，但是局部還是存在較大的溫度差，尤其是在工件進入到池內后，工件表面具有各種造型，因此換熱系統距離工件表面的距離各不相同，也就使得工件表面各處的存在一定的換熱溫度差，不利于工件整體的均衡性淬火，不同溫度使工件表面不同區域產生不同的強度差異。為此，我們提出一種球墨鑄鐵等溫淬火池。

技術實現思路

1、本發明的目的在于提供一種球墨鑄鐵等溫淬火池，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種球墨鑄鐵等溫淬火池，包括池體，池體內盛有鹽浴溶液，工件通過吊具放置到池體的中間區域，所述池體內的相對兩個方向之間設有若干換熱管，換熱管分布在工件的表面，所述換熱管為金屬軟管，且換熱管內循環流通換熱介質與池內溶液換熱，所述換熱管上沿其長度方向設有若干獨立的磁性體，所述換熱管上還間隔設有可受熱變形的抵觸件，工件進入池體內時，磁性體受引力吸引并改變抵觸件的朝向，在工件換熱的熱輻射使抵觸件沿長度方向向工件延伸展開。

3、優選的，所述換熱管為金屬波紋管。

4、優選的，所述換熱管的外壁沿其軸線方向間隔設有若干環片，磁性體固定于環片上，且位于環片接近工件的區域。

5、優選的，所述抵觸件設置于環片上且與磁性體位置相同，且在磁性體被吸引狀態時，抵觸件的延伸方向與引力方向一致。

6、優選的，所述環片的主體為低于池體內鹽浴溶液密度的材料構成，其與換熱管以及換熱管在池體內的部分所容納的換熱介質的整體平均密度等同池體內的鹽浴溶液密度。

7、優選的，所述環片與換熱管可相對轉動，相對轉動角為β，且β＜90°。

8、優選的，所述抵觸件由環片端向工件端呈遞增變徑的螺旋狀。

9、優選的，所述抵觸件的螺旋為矩形螺旋，其初始固定于環片的外周側壁，且在磁性體被吸引狀態時，抵觸件的延伸方向與引力方向一致。

10、優選的，所述環片截面呈腰型

11、優選的，所述換熱管兩端與池體壁之間可伸縮設置

12、與現有技術相比，本發明的有益效果是：

13、本發明通過將換熱管設置成活動的形式，并且會根據工件表面的形狀進行適應性的調整，從而使各換熱管都處于同一等溫面上，從而更好的確保工件邊緣區域的溶液溫度的穩定，使淬火效果更好；

14、本發明中的環片不僅能避免換熱管的過度彎曲，還能夠通過其端面的傾斜來達到與引力相同的作用，在工件初始溫度較高磁性較弱時起到補充作用。

技術特征：

1.一種球墨鑄鐵等溫淬火池，包括池體（1），其特征在于：池體（1）內盛有鹽浴溶液，工件通過吊具放置到池體（1）的中間區域，所述池體（1）內的相對兩個方向之間設有若干換熱管（2），換熱管（2）分布在工件的表面，所述換熱管（2）為金屬軟管，且換熱管（2）內循環流通換熱介質與池內溶液換熱，所述換熱管（2）上沿其長度方向設有若干獨立的磁性體（3），所述換熱管（2）上還間隔設有可受熱變形的抵觸件（4），工件進入池體（1）內時，磁性體（3）受引力吸引并改變抵觸件（4）的朝向，在工件換熱的熱輻射使抵觸件（4）沿長度方向向工件延伸展開。

2.根據權利要求1所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述換熱管（2）為金屬波紋管。

3.根據權利要求1所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述換熱管（2）的外壁沿其軸線方向間隔設有若干環片（5），磁性體（3）固定于環片（5）上，且位于環片（5）接近工件的區域。

4.根據權利要求3所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述抵觸件（4）設置于環片（5）上且與磁性體（3）位置相同，且在磁性體（3）被吸引狀態時，抵觸件（4）的延伸方向與引力方向一致。

5.根據權利要求3所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述環片（5）的主體為低于池體（1）內鹽浴溶液密度的材料構成，其與換熱管（2）以及換熱管（2）在池體（1）內的部分所容納的換熱介質的整體平均密度等同池體（1）內的鹽浴溶液密度。

6.根據權利要求3所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述環片（5）與換熱管（2）可相對轉動，相對轉動角為β，且β＜90°。

7.根據權利要求3或4所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述抵觸件（4）由環片（5）端向工件端呈遞增變徑的螺旋狀。

8.根據權利要求7所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述抵觸件（4）的螺旋為矩形螺旋，其初始固定于環片（5）的外周側壁，且在磁性體（3）被吸引狀態時，抵觸件（4）的延伸方向與引力方向一致。

9.根據權利要求3所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述環片（5）截面呈腰型。

10.根據權利要求1所述的一種球墨鑄鐵等溫淬火池，其特征在于：所述換熱管（2）兩端與池體（1）壁之間可伸縮設置。

技術總結
本發明公開了一種球墨鑄鐵等溫淬火池，涉及等溫淬火技術領域，包括池體，池體內盛有鹽浴溶液，所述池體內的相對兩個方向之間設有若干換熱管，換熱管分布在工件的表面，且換熱管內循環流通換熱介質與池內溶液換熱，所述換熱管上沿其長度方向設有若干獨立的磁性體，所述換熱管上還間隔設有可受熱變形的抵觸件，工件進入池體內時，磁性體受引力吸引并改變抵觸件的朝向，在工件換熱的熱輻射使抵觸件沿長度方向向工件延伸展開，此球墨鑄鐵等溫淬火池，通過將換熱管設置成活動的形式，并且會根據工件表面的形狀進行適應性的調整，從而使各換熱管都處于同一等溫面上，從而更好的確保工件邊緣區域的溶液溫度的穩定，使淬火效果更好。

技術研發人員：高恒,丁正龍,陳松林,高樹海
受保護的技術使用者：鹽城震業機械股份有限公司
技術研發日：
技術公布日：2025/4/24
