本發明涉及巖棉廢料處理領域，尤其涉及一種巖棉廢料混合物再生處理的方法。

背景技術：

巖棉廠生產巖棉過程中會產生廢棄的邊角料，生產巖棉的燃燒爐中產生的廢渣，總體形成巖棉廢料，巖棉廠中產生的這些巖棉廢料非常難以處理，并且污染環境。

現急需一種可以把巖棉廠產生的巖棉廢料生產為再生巖棉原料的方法，作為生產巖棉的主要原料。

技術實現要素：

本發明的目的是提供一種巖棉廢料混合物再生處理的方法，解決巖棉廢料再生利用的問題。

為解決上述技術問題，本發明采用如下技術方案：

本發明一種巖棉廢料混合物再生處理的方法，

第一步，將巖棉廢料進行破碎，篩選出粒徑在15mm以下的巖棉廢料作為原料；

第二步，將原料投入三倉配料機的其中一個倉中，并在另外兩個倉中，一個放入添加劑A，另一個放入添加劑B；

第三步，將混合完成的混合料投放入攪拌機中加水?dāng)嚢瑁?/p>

第四步，將攪拌均勻的物料經過上料輸送機輸送到再生巖棉原料成型機；

第五步，攪拌均勻的物料在再生巖棉原料成型機中成型為再生巖棉原料；

第六步，將再生巖棉原料運送至養護棚內養護；

第七步，將養護完成的再生巖棉原料集中到指定地點存放。

進一步的，第一步中巖棉廢料放入巖棉廢料破碎機中進行破碎。

再進一步的，第二步中的添加劑A為礦渣和水渣的混合物，添加劑B為水泥。

再進一步的，添加劑A使用的以任意比例混合的礦渣和水渣，所使用的礦渣和水渣為廢料，粒徑在20mm以下。

再進一步的，第二步中的添加劑A為玄武巖，添加劑B為水泥。

再進一步的，添加劑A使用的玄武巖為玄武巖廢料，粒徑在20mm以下。

再進一步的，包括如下重量份，

原料：70-90份；

添加劑A：4-8份；

添加劑B：8-12份；

水:2-6份。

再進一步的，包括如下重量份，

原料：80份；

添加劑A：6份；

添加劑B：10份；

水:4份。

再進一步的，第六步在養護棚中的養護溫度為40-70℃，養護時間為6-10h。

再進一步的，第六步在養護棚中的養護溫度為50℃，養護時間為8h。

與現有技術相比，本發明的有益技術效果如下：

以本發明的方法生產的再生巖棉原料可以作為生產巖棉的主要原料；首先，本發明生產的再生巖棉原料中的鐵渣由于粒徑較大被分選了出來，在巖棉生產過程中，可以更長時間生產，不必頻繁停機，清理爐渣；其次，本發明生產的再生巖棉原料由于是復合材料，融化溫度低，可以節省焦炭30％，產棉效率提高25％，解決巖棉原材料緊張的問題。

附圖說明

下面結合附圖說明對本發明作進一步說明。

圖1為本發明的流程圖；

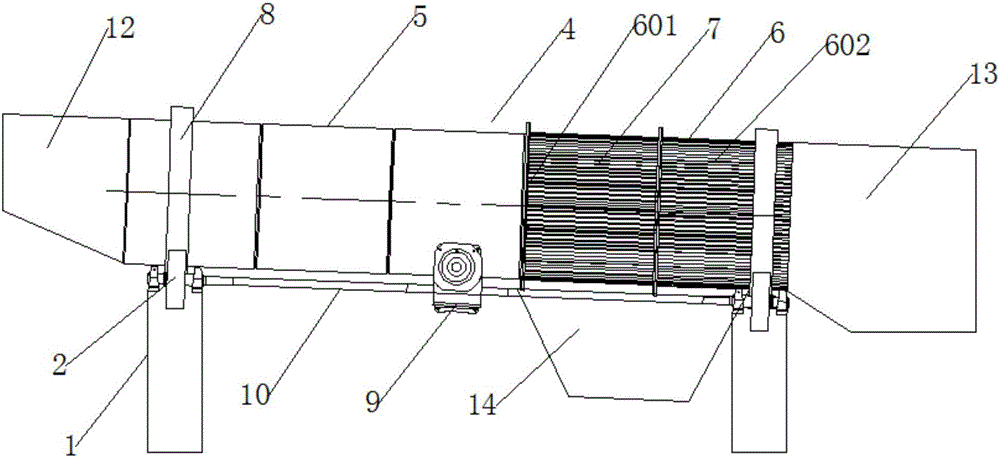

圖2為本發明中使用的巖棉廢料破碎機結構示意圖；

圖3為本發明中使用的巖棉廢料破碎機的主動輪、從動輪、滾動體和擋輪組件配合示意圖；

圖4為本發明中使用的巖棉廢料破碎機的擋輪組件結構圖；

附圖標記說明：1、支撐架；2、主動輪；3、從動輪；4、滾動體；5、破碎腔；6、篩分腔；601、固定圈；602、圓鋼；7、漏料縫；8、輪帶；9、動力裝置；10、傳動軸；11、擋輪組件；1101、底板；1102、軸；1103、滾輪；1104、軸承；1105、彈性擋圈；1106、軸承上蓋；1107、軸承下蓋；1108、通孔；1109、直通式壓注油杯；12、入料倉；13、出料倉；14、成品通道。

具體實施方式

如圖1所示，一種巖棉廢料混合物再生處理的方法，

第一步，將巖棉廢料進行破碎，篩選出粒徑在15mm以下的巖棉廢料作為原料，本方法不限制破碎方式，可以以任意方法破碎，然后用礦篩篩選出粒徑在15mm以下的巖棉廢料即可。本具體實施例中采用的是巖棉廢料破碎機對巖棉廢料進行破碎，本具體實施例中具體巖棉廢料破碎機的結構如下：

如圖2-4所示，包括支撐架、主動輪、從動輪、滾動體、動力裝置和擋輪組件。

其中起支撐作用的支撐架1，呈前端高、后端低的傾斜狀態，支撐架由工字鋼焊接成的框架結構，具體地可以為四個支腿上端焊接方形框架，前側兩個支腿長，后側兩個支腿短，使支撐架呈前高后低的傾斜狀態。

所述主動輪2和從動輪3可轉動地架設在所述支撐架1左右兩側的，所述主動輪2和從動輪3的數量均為兩個，支撐架左側安裝兩個主動輪2，右側安裝兩個從動輪3，主動輪與從動輪均前后布置，且一一對應，對應的主動輪2和從動輪3在同一水平面上。具體地安裝方式為支撐架四個角區域焊接四個滾輪支架，滾輪支架上安裝主動輪或從動輪，所述主動輪2和從動輪3的滾動方向均垂直于所述支撐架1的長度方向。

所述滾動體4架設在所述主動輪2和從動輪3之間，所述滾動體4包括前部分的破碎腔5和后部分的篩分腔6。所述破碎腔5為兩端開口、四周封閉的筒體，用耐磨鋼板卷制而成，破碎腔由三塊鋼板卷制焊接成的筒體首尾焊接成一個整體腔體。所述篩分腔6為兩端開口、四周具有漏料縫7的筒體，篩分腔6包括兩端的兩個固定圈601和多個圓鋼602，多個所述圓鋼602的兩端分別焊接在兩個所述固定圈601上，且圓鋼602在固定圈上間隔平行焊接一周，相鄰兩個圓鋼之間的間隙作為漏料縫7，破碎后的廢料直徑小于該漏料縫直徑的從中漏下去，相鄰兩個圓鋼之間的距離為15mm。所述破碎腔5與所述篩分腔6首尾焊接在一起。所述滾動體4外周面焊接有輪帶8，輪帶由耐磨鋼板卷制焊接而成，破碎腔5和篩分腔6上各焊接一個輪帶，輪帶的位置配合主動輪和從動輪，通過主動輪的旋轉摩擦帶動滾動體4在主動輪與從動輪之間旋轉，安裝輪帶后主動輪與輪帶之間的摩擦力更大，且滾到起來更加平順。

所述動力裝置安裝在所述支撐架1上方的中間部位，具體地本實施例中的，動力裝置具體為電機傳動連接減速機，減速機兩側的傳動軸分別通過聯軸器與兩個主動輪的轉動軸連接到一起，使主動輪轉動帶動滾動體與從動輪轉動。

所述擋輪組件安裝在所述支撐架1上，所述擋輪組件11抵住其中一個所述輪帶8的下側邊，本具體實施例中擋輪組件安裝在支撐架前端，卡住破碎腔上的輪帶的下側邊，防止?jié)L動體在傾斜的支撐架上向下滑動。如圖4所示，所述擋輪組件11包括底板1101、軸1102、滾輪1103、軸承1104、軸用彈性擋圈1105、軸承上蓋1106和軸承下蓋1107。所述底板1101通過螺栓固定連接在所述支撐架1上，所述軸1102焊接在所述底板1101的上端面中間位置，軸1102為臺階軸，頂端直徑小于下端直徑，先安裝軸承下蓋，然后將所述滾輪1103通過所述軸承1104安裝在所述軸1102頂端，軸承上端卡設彈性擋圈，防止軸承1104向上脫出，所述軸承上蓋1106通過螺栓固定在所述滾輪1103上方覆蓋所述軸承1104上端面，所述軸承下蓋1107通過螺栓固定在所述滾輪1103下方覆蓋所述軸承1104下端面。完成后的擋輪組件11上的滾輪1103可以自由轉動，滾輪1103抵在輪帶8的下側邊，更為具體地，在與滾輪1103配合的輪帶8下側邊開一周凹槽，使?jié)L動體轉動時，滾輪在凹槽內滾動，既能防止?jié)L動體向下滑動，又能減小摩擦力不阻礙滾動體轉動。所述軸1102內開設有通孔1108；所述通孔1108的上端開口在軸1102的頂端，下端開口在軸1102的圓周側面，所述通孔1108的下端開口安裝有直通式壓注油杯1109，可以通過此處向軸承內部加潤滑油，減小滾輪轉動阻力。

如圖2所示，本巖棉廢料破碎機還包括焊接在所述支撐架1的前端的入料倉12，所述入料倉12的出口對應所述破碎腔5的入口，入料倉為上端跟側面開口的倉體，側面開口為出口，通往破碎腔的入口，底部為破碎腔方向下斜的板面，用裝載機或鉤機等裝料機構向入料倉內部倒裝巖棉廢料，通過入料倉進入破碎腔，巖棉廢料中有塊狀的廢渣和團狀的廢料，在破碎腔快速滾動時，塊狀的廢渣對團狀的廢料進行碾砸，同時自身也進行甩砸，形成粉末狀的廢料和小塊狀的廢渣。所述支撐架1上焊接有上下兩端開口的成品通道14，成品通道為喇叭口，上端開口大，下端開口小，所述成品通道14的上開口對應所述篩分腔6的下端，破碎后的巖棉廢料小于漏料縫的從篩分腔處漏下，進入成品通道，進行收集。所述支撐架1的后端焊接有出料倉13，所述出料倉13的入口對應所述篩分腔6的出口，不能從篩分腔的漏料縫漏下的大塊巖棉廢料進入出料倉。

巖棉廢料從巖棉廢料破碎機的入料倉投放進去后，巖棉廢料在巖棉廢料破碎機中滾動破碎，最后破碎到粒徑在15mm以下的巖棉廢料在成品通道中平排出，作為原料。

第二步，將原料投入三倉配料機的其中一個倉中，并在另外兩個倉中，一個放入添加劑A，另一個放入添加劑B。添加劑A可以是以任意比例混合的礦渣廢料和水渣廢料的混合物，也可以是玄武巖廢料，粒徑均在20mm以下；添加劑B為水泥。原料的重量份為：70-90份；添加劑A的重量份為：4-8份；添加劑B的重量份為：8-12份。本方法中所采用的三倉配料機的型號為PLD1200。

第三步，將混合完成的混合料投放入攪拌機中加水?dāng)嚢瑁唧w攪拌機的型號為JS750，加入水的重量份為2-6份。

第四步，將攪拌均勻的物料經過上料輸送機輸送到再生巖棉原料成型機，再生巖棉原料成型機具體采用QT18型的打磚機。

第五步，攪拌均勻的物料在再生巖棉原料成型機中成型為再生巖棉原料。

第六步，將再生巖棉原料運送至養護棚內養護，養護溫度為40-70℃，養護時間為6-10h。

第七步，將養護完成的再生巖棉原料集中到指定地點存放。

實施例1

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料80重量份，取6重量份的粒徑在20mm以下的玄武巖廢料，取10重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入4重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為圓柱體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度50℃，養護時間為8小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

實施例2

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料70重量份，取8重量份的粒徑在20mm以下的玄武巖廢料，取8重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入6重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為圓柱體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度70℃，養護時間為6小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

實施例3

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料90重量份，取4重量份的粒徑在20mm以下的玄武巖廢料，取12重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入2重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為長方體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度40℃，養護時間為10小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

實施例4

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料80重量份，取6重量份的粒徑在20mm以下的礦渣廢料和水渣廢料，礦渣廢料和水渣廢料以1:1配比，取10重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入4重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為圓柱體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度50℃，養護時間為8小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

實施例5

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料70重量份，取8重量份的粒徑在20mm以下的礦渣廢料，取8重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入6重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為圓柱體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度70℃，養護時間為6小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

實施例6

將巖棉廢料放入巖棉廢料破碎機中，篩選出粒徑在15mm以下的巖棉廢料原料90重量份，取4重量份的粒徑在20mm以下的水渣廢料，取12重量份的水泥，放入三倉配料機中進行混合配料，將混合完成后的混合料放入攪拌機中，加入2重量份的水，形成攪拌均勻的物料，然后放入再生巖棉原料成型機成型為長方體的形狀的再生巖棉原料，接下來運送至養護棚中，養護溫度40℃，養護時間為10小時，養護完成后，最終完成再生巖棉原料，運送至倉庫存放以待使用。

以上所述的實施例僅是對本發明的優選方式進行描述，并非對本發明的范圍進行限定，在不脫離本發明設計精神的前提下，本領域普通技術人員對本發明的技術方案做出的各種變形和改進，均應落入本發明權利要求書確定的保護范圍內。
