本實用新型涉及新型飼料下腳料無害化處理領域，特別是一種新型飼料下腳料無害化處理器。

背景技術：

現如今隨著人們生活水平的增加，人們為了節省資源，一些食品的剩余品都會被制成飼料，用于養殖行業，許多的飼料在加工時也會有一些下腳料，在飼料飽和的情況下，這些下腳料時間放置久了，會污染環境，釋放出一些有害氣體，危害空氣環境，因此設計一種新型飼料下腳料無害化處理器十分的必要。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種新型飼料下腳料無害化處理器。

實現上述目的本實用新型的技術方案為，一種新型飼料下腳料無害化處理器，包括矩形箱體，所述矩形箱體上表面加工有矩形開口，所述矩形開口上設有電子擋門，所述矩形箱體上表面設有支撐架，所述支撐架上表面設有水桶，水桶下表面加工有開口，所述矩形箱體一側加工有注水口，所述注水口通過導管與開口固定連接，所述導管上且靠近開口處套裝有一號電磁閥，所述矩形箱體一側表面上且靠近下表面一側設有出料口，所述出料口上設有彎形管，所述彎形管上設有二號電磁閥，所述矩形箱體一側表面上設有安裝盒，所述安裝盒內下表面設有承載板，所述承載板上設有一組旋轉端為水平方向的微型旋轉電機，所述一組微型旋轉電機旋轉端通過矩形箱體側表面與設置在矩形箱體內的一組轉動桿活動鏈接，所述一組轉動桿上均設有螺旋絞葉，所述矩形箱體側表面內設有多個熱電阻絲，所述矩形箱體一側表面上設有控制器，所述控制器下方設有市電接口，所述市電接口與控制器電性相連，所述控制器分別與一號電磁閥、二號電磁閥、一組微型旋轉電機和多個熱電阻絲電性相連。

所述多個熱電阻絲數量為5-10個。

所述矩形箱體兩側表面上均加工有圓形通口，所述每個圓形通口內均設有風機。

所述矩形箱體下表面設有萬向輪。

所述多個熱電阻絲上均設有絕緣保護層。

利用本實用新型的技術方案制作的一種新型飼料下腳料無害化處理器，本裝置操作簡單，將一些不需要的下腳料放入裝置內，進行調制制成肥料，用于農業，裝置內還可以加熱在寒冷的天氣也能達到很好地漚肥作用，方便實用。

附圖說明

圖1是本實用新型所述一種新型飼料下腳料無害化處理器的結構示意圖；

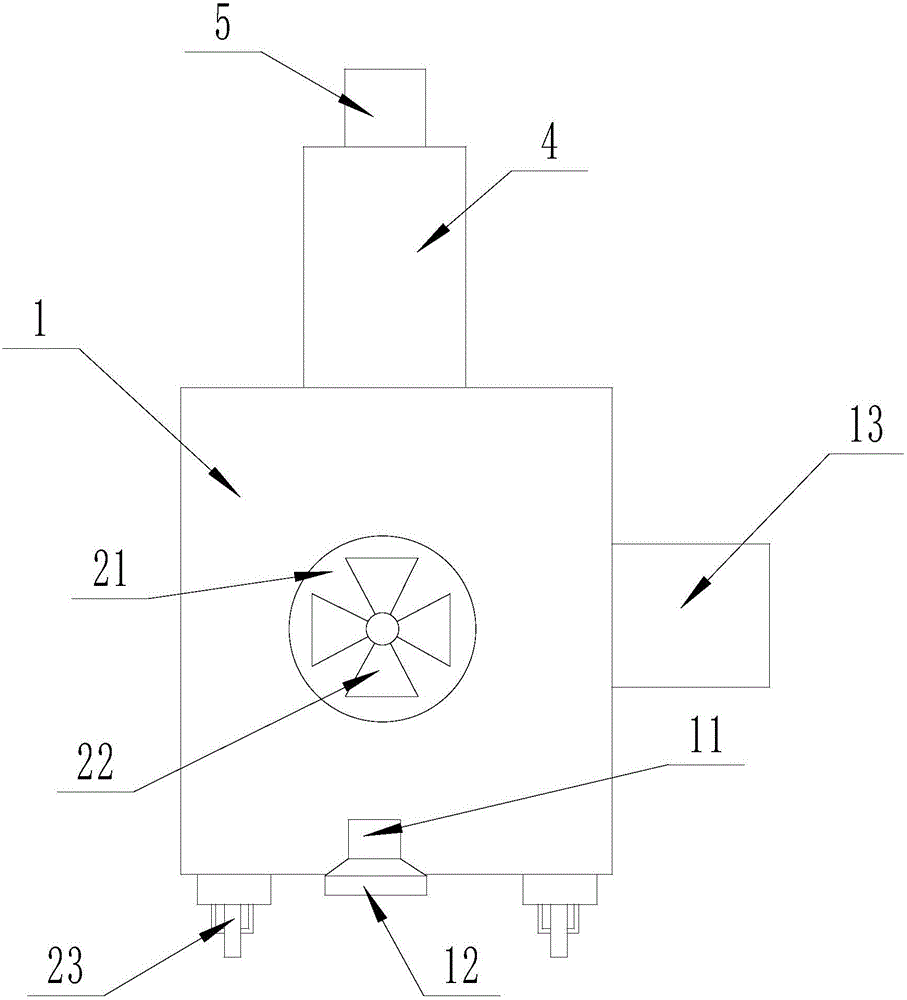

圖2是本實用新型所述一種新型飼料下腳料無害化處理器的側視圖；

圖3是本實用新型所述一種新型飼料下腳料無害化處理器的俯視圖；

圖中，1、矩形箱體；2、矩形開口；3、電子擋門；4、支撐架；5、水桶；6、開口；7、注水口；8、導管；9、一號電磁閥；10、出料口；11、彎形管；12、二號電磁閥；13、安裝盒；14、承載板；15、微型旋轉電機；16、轉動桿；17、螺旋絞葉；18、熱電阻絲；19、控制器；20、市電接口；21、圓形通口；22、風機；23、萬向輪；24、絕緣保護層。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-3所示，一種新型飼料下腳料無害化處理器，包括矩形箱體(1)，所述矩形箱體(1)上表面加工有矩形開口(2)，所述矩形開口(2)上設有電子擋門(3)，所述矩形箱體(1)上表面設有支撐架(4)，所述支撐架(4)上表面設有水桶(5)，水桶(5)下表面加工有開口(6)，所述矩形箱體(1)一側加工有注水口(7)，所述注水口(7)通過導管(8)與開口(6)固定連接，所述導管(8)上且靠近開口(6)處套裝有一號電磁閥(9)，所述矩形箱體(1)一側表面上且靠近下表面一側設有出料口(10)，所述出料口(10)上設有彎形管(11)，所述彎形管(11)上設有二號電磁閥(12)，所述矩形箱體(1)一側表面上設有安裝盒(13)，所述安裝盒(13)內下表面設有承載板(14)，所述承載板(14)上設有一組旋轉端為水平方向的微型旋轉電機(15)，所述一組微型旋轉電機(15)旋轉端通過矩形箱體(1)側表面與設置在矩形箱體(1)內的一組轉動桿(16)活動鏈接，所述一組轉動桿(16)上均設有螺旋絞葉(17)，所述矩形箱體(1)側表面內設有多個熱電阻絲(18)，所述矩形箱體(1)一側表面上設有控制器(19)，所述控制器(19)下方設有市電接口(20)，所述市電接口(20)與控制器(19)電性相連，所述控制器(19)分別與一號電磁閥(9)、二號電磁閥(12)、一組微型旋轉電機(15)和多個熱電阻絲(18)電性相連；所述多個熱電阻絲(18)數量為5-10個；所述矩形箱體(1)兩側表面上均加工有圓形通口(21)，所述每個圓形通口(21)內均設有風機(22)；所述矩形箱體(1)下表面設有萬向輪(23)；所述多個熱電阻絲(18)上均設有絕緣保護層(24)。

本實施方案的特點為，矩形箱體上表面加工有矩形開口，矩形開口上設有電子擋門，矩形箱體上表面設有支撐架，支撐架上表面設有水桶，水桶下表面加工有開口，矩形箱體一側加工有注水口，注水口通過導管與開口固定連接，導管上且靠近開口處套裝有一號電磁閥，矩形箱體一側表面上且靠近下表面一側設有出料口，出料口上設有彎形管，彎形管上設有二號電磁閥，矩形箱體一側表面上設有安裝盒，安裝盒內下表面設有承載板，承載板上設有一組旋轉端為水平方向的微型旋轉電機，一組微型旋轉電機旋轉端通過矩形箱體側表面與設置在矩形箱體內的一組轉動桿活動鏈接，一組轉動桿上均設有螺旋絞葉，矩形箱體側表面內設有多個熱電阻絲，矩形箱體一側表面上設有控制器，控制器下方設有市電接口，市電接口與控制器電性相連，控制器分別與一號電磁閥、二號電磁閥、一組微型旋轉電機和多個熱電阻絲電性相連，本裝置操作簡單，將一些不需要的下腳料放入裝置內，進行調制制成肥料，用于農業，裝置內還可以加熱在寒冷的天氣也能達到很好地漚肥作用，方便實用。

在本實施方案中，裝置接入市電之后，按動裝置上的控制器上的開關，裝置啟動，裝置的上方設有支撐架，支撐架上方的水桶通過導管與裝置的出料口連接，把水注入到裝置內，并且導管上設有電磁閥，可以控制水量，當水夠了，就可以關閉電磁閥，裝置一側表面上的安裝盒里面的微型旋轉電機旋轉，然后帶動裝置內的轉動桿轉動，轉動桿上的螺旋絞葉就會旋轉，把裝置內的物質攪拌好，攪拌好的物質就會通過裝置下方的出料口連接的彎形管出來，然后通過電磁閥來控制，裝置內還設有熱電阻絲，電阻絲上套有絕緣保護層，在冬天寒冷的天氣，也能達到很好地漚肥作用，裝置側表面的開口中的風機會把裝置內的氣體排出，并且裝置下方還設有萬向輪，可以隨時移動裝置，方便實用。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
