本發明涉及不溶性硫磺技術領域，具體涉及一種制備不溶性硫磺工藝裝置。

背景技術：

不溶性硫磺（IS）又稱聚合硫，亦稱μ型硫，指不溶于二硫化碳的硫磺,是硫的長鏈聚合物，具有化學和物理惰性。由于使用普通硫磺在橡膠的溶解度為1%，普通硫磺在橡膠中的用量超過其溶解部分在膠料冷卻后會噴出表面，即噴霜。噴霜將影響半成品部件之間的黏性并對產品硫化均勻性帶來不利影響，故在硫磺用量較高時宜采用不溶性硫磺，不溶性硫磺不溶于橡膠，只在混煉膠中均勻分散,制品硫化交聯點均勻,用其硫化的橡膠具有最佳的不噴霜性，并能有效地防止膠料在加工過程中出現早期焦燒和增進橡膠與鋼絲或化纖簾子線的粘合,是子午線輪胎生產的專用硫化劑。中國發明專利（專利號為201310511371.1，專利名稱為一種制備不溶性硫磺的方法）公開了一種制備不溶性硫磺的方法，其特征是：1）熔融：將原料硫磺直接加熱到280～400℃，使其熔融；2）霧化：熔融后的硫磺液體經霧化器離心霧化成10μm～50μm的硫磺霧滴；3）聚合：常溫氮氣經氣體分配器分配后與硫磺霧滴混合；硫磺液滴在塔體上部停留2～25秒，氮氣出口溫度控制在180～240℃；4）急冷：聚合后的硫磺再與經冷卻裝置冷卻到-40～0℃并經氣體分配器分配后的氮氣混合，進入塔體下部，在2～20秒冷卻至60℃以下；5）分離包裝：旋風分離，收集，包裝，得到不溶性硫磺產品。中國發明專利（專利號為02157245.3，專利名稱為不溶性硫磺的制備方法）公開了不溶性硫磺的制備方法，其特征是：1.一種非充油型不溶性硫磺的制備方法，其特征在于非充油型不溶性硫磺產品主要包含以下制備步驟：(1)將普通硫磺和質量百分比0.01～0.2％的復合穩定劑加入帶有加熱、攪拌的容器中，充入惰性氣體作保護，在250～350℃的溫度下恒溫 10-90min，經由過熱器、噴槍、霧化塔和換熱器的冷卻后，可得到轉化率 為53～55％的不溶性硫磺粗產品；復合穩定劑由I2或Br2與橡膠促進劑DM 或DZ組成；(2)將不溶性硫磺粗產品與浸取劑按質量比1∶15～20的固液比混合，在45～80℃的溫度下攪拌5～60min，趁熱過濾，可得到高含量不溶性硫磺非充油型產品。

現有技術例一公開了一種制備不溶性硫磺的方法，主要制備橡膠輪胎使用的不溶性硫磺，冷卻介質為液氮，工藝流程為熔融、霧化、聚合、急冷、分離包裝，其關鍵在于如何保證熔融后的硫磺液體經霧化器離心霧化成平均粒徑20μm的硫磺霧滴，為達到以上技術要求，需要保證霧化器在高溫狀態下依然能夠可靠工作（離心霧化需要霧化器高速轉動），眾所周知，按照280-400℃高溫的生產環境，批量產業化生產很難保證霧化器能夠正常工作和保證硫磺霧滴的粒徑要求；現有技術例二公開了不溶性硫磺的制備方法，主要創新點在于使用常壓或低壓設備完成不溶性硫磺的制備，主要生產裝置為加熱、攪拌的容器、過熱器、噴槍、霧化塔和換熱器，是與本發明最接近的技術方案，但是沒有公開生產裝置的細節。

技術實現要素：

針對現有技術的不足，本發明的目的是提供一種制備不溶性硫磺工藝裝置，其特征是：包括回收氮氣組件、噴霧造粒塔、液氮儲罐、硫磺蒸發器。

所述回收氮氣組件包括換熱器、羅茨風機組件。

所述噴霧造粒塔包括落料管、布風板、風帽、風室、噴槍組件、霧化篦組件、噴霧造粒塔體、返料器、排氣筒、液氮儲罐。圍繞落料管的3-4排風帽向同一個方向的開孔，導向氮氣螺旋上升，為防止混合流體直接落入落料管和擾動布風均勻，不溶性硫磺與氮氣混合流體經霧化篦組件的擋環阻擋后向噴霧造粒塔體壁切線兩側拋射。

所述排氣筒、換熱器、羅茨風機組件、風室、噴霧造粒塔體、返料器依次連接并首尾相接形成一個閉合循環流體通道。所述換熱器為立式管殼式換熱器。

所述硫磺蒸發器包括飽和蒸汽加熱釜組件、過熱器、過熱硫磺蒸汽中間罐、硫磺粉儲罐。

所述硫磺粉儲罐、飽和蒸汽加熱釜組件、過熱器、過熱硫磺蒸汽中間罐依次連接。

所述飽和蒸汽加熱釜組件包括飽和蒸汽加熱釜體、飽和蒸汽加熱盤管、蒸騰對流管、循環對流管。

所述過熱器包括分布器組件、熱風加熱爐體、熱風加熱夾套。

所述飽和蒸汽加熱釜組件與過熱器之間通過蒸騰對流管、分布器組件、循環對流管連接形成閉合循環流體通道。

所述過熱硫磺蒸汽中間罐與噴槍組件連接。

發明人發現，過熱硫磺蒸汽可使用兩段加熱方式和直接加熱方式獲取，所述直接加熱方式為硫磺粉在沸點溫度以上閃蒸，即硫磺由固相直接變?yōu)闅庀啵鰞啥渭訜岱绞綖橄燃訜岬饺廴跔顟B(tài)(液相)然后再加熱為過熱硫磺蒸汽（氣相），急冷后前者的硫磺聚合體（不溶性硫）得率更高，而且前者的耗能更低。

發明人發現，本發明設計的兩段加熱方式分為低溫段和高溫段，低溫段的加熱介質選用飽和蒸汽，加熱溫度為180-190℃，高溫段加熱介質選用高溫煙氣，加熱溫度為460-480℃。利用蒸騰原理設計了蒸騰管和循環管來完成物料輸送、傳質、傳熱工藝操作過程。兩段加熱方式使硫磺以氣液混合物流體形態完成傳質傳熱工藝過程，與加熱裝置之間的換熱方式為對流、傳導，而直接加熱方式（閃蒸）制取過熱硫磺蒸汽的換熱方式僅為傳導方式，即加熱裝置對硫磺固體的傳導加熱，眾所周知，流體對流換熱方式較固體傳導換熱方式換熱面積大、換熱系數高、換熱速率高，因此其生產方式更為節能、生產效率更高。

發明人發現，為獲得不溶性硫磺含量較高、高溫穩定性較好的初制不溶性硫磺產品，霧化是關鍵工序，通過調整導流環與錐形篦的間隙，使不溶性硫磺與氮氣混合流體高速噴射，綜合考慮過熱硫磺蒸汽中間罐在高溫狀態的安全、霧化篦組件給不溶性硫磺與氮氣混合流體的阻力，優選過熱硫磺蒸汽輸出壓力為0.4Mpa，不溶性硫磺與氮氣混合流體遇到錐形篦凹凸不平的表面，激蕩分散為懸浮在氮氣中的液滴，使急速冷卻效果提高，并使初制不溶性硫磺產品得率提高。

發明人發現，由于不溶性硫磺與氮氣混合流體流速較高，為防止混合流體直接落入落料管和擾動布風均勻，不溶性硫磺與氮氣混合流體經霧化篦組件的擋環阻擋后向噴霧造粒塔體壁切線兩側拋射，與從霧化造粒塔底部布風板吹掃上來的回收氮氣混合并沿噴霧造粒塔體壁螺旋上升。

發明人發現，造粒有利于防止不溶性硫磺向普通硫磺的轉化，提高其穩定性。采用20-22℃溫度的回收氮氣作為不溶性硫磺冷卻、保護、造粒、分離、輸送的工藝操作介質是優選的技術方案，有利于回收氮氣循環利用降低成本。因此在噴霧造粒塔排放出口設計一個排氣筒、換熱器、羅茨風機組件、風室、噴霧造粒塔體、返料器依次連接并首尾相接的閉合循環流體通道用于回收氮氣，考慮到回收氮氣中有微量不溶性硫磺可能堵塞流體通道，設計換熱器為立式管殼式換熱器，回收氮氣走管程，回收氮氣較高的流速沖刷使不溶性硫磺不易堵塞。

發明人發現，氮氣從霧化造粒塔底部布風板吹掃上來，圍繞落料管的3-4排風帽向同一個方向的開孔，導向氮氣螺旋上升。從氣流橫截斷面來觀察，氣流有圓周外圍流速快、中心流速慢，外圍較中心壓力大的特征，能夠驅使不斷長大的不溶性硫磺顆粒拋向塔壁摩擦碰撞失去動能下落，并向中心聚集，不溶性硫磺顆粒直徑長大到一定直徑后在重力的作用下與氮氣分離，經落料管進入下一工序。

相對于現有技術，本發明至少含有以下優點：第一，現有技術制備硫磺膠（不溶性硫磺）工藝流程為加熱溫度180～240℃使硫磺處于熔融狀態后霧化為液滴再急冷聚合，較加熱至其沸點溫度以上形成過熱硫磺蒸汽后迅速冷卻方式制取硫磺膠（不溶性硫磺）得率低；第二，本發明制備過熱硫磺蒸汽采用兩段加熱方式即先加熱到熔融狀態(液相)然后再加熱為過熱硫磺蒸汽（氣相），急冷后獲取的硫磺聚合體（不溶性硫）得率更高，耗能更低；第三，液氮（氮氣）作為一種工藝過程介質完成制備不溶性硫磺所需的急速冷卻、保護、霧化、造粒、輸送、分離的工藝操作過程，是最理想的工藝過程介質；第四，氮氣作為保護氣使硫磺燃爆的可能性極低，利于安全生產；第五，通過調整導流環與錐形篦的間隙，使不溶性硫磺與氮氣混合流體高速噴射，遇到錐形篦凹凸不平的表面，激蕩分散為懸浮在氮氣中的液滴，使急速冷卻效果提高，并使初制不溶性硫磺產品得率提高；第六，造粒有利于防止不溶性硫磺向普通硫磺的轉化，提高其穩定性，采用20-22℃溫度的回收氮氣作為不溶性硫磺冷卻、保護、造粒、分離、輸送的工藝操作介質是優選的技術方案，有利于回收氮氣循環利用降低成本，因此在噴霧造粒塔排放出口設計一個排氣筒、換熱器、羅茨風機組件、風室、噴霧造粒塔體、返料器依次連接并首尾相接的閉合循環流體通道用于回收氮氣，考慮到回收氮氣中有微量不溶性硫磺可能堵塞流體通道，設計換熱器為立式管殼式換熱器，回收氮氣走管程，換熱器管程較高的流速沖刷使不溶性硫磺不易堵塞；第七，批量產業化生產工藝操作過程均在密閉的生產裝置內進行，使污染環境的概率變得極低，也利于防止工作場所中職業病因素危害。

附圖說明

圖1為本發明一種制備不溶性硫磺工藝裝置的主視結構示意圖。

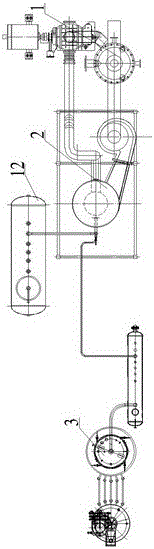

圖2為本發明一種制備不溶性硫磺工藝裝置的俯視結構示意圖。

圖3為本發明一種制備不溶性硫磺工藝裝置的A局部放大結構示意圖。

圖4為本發明一種制備不溶性硫磺工藝裝置的B-B剖面結構示意圖。

圖5為本發明一種制備不溶性硫磺工藝裝置的C-C剖面結構示意圖。

圖6為本發明一種制備不溶性硫磺工藝裝置的D局部放大結構示意圖。

圖7為本發明一種制備不溶性硫磺工藝裝置的E向結構示意圖。

圖8為本發明一種制備不溶性硫磺工藝裝置的F大樣結構示意圖。

圖9為本發明一種制備不溶性硫磺工藝裝置的G旋轉放大結構示意圖。

圖10為本發明一種制備不溶性硫磺工藝裝置的H局部放大結構示意圖。

1－回收氮氣組件 2－噴霧造粒塔 3－硫磺蒸發器

4－換熱器 5－羅茨風機組件 6－落料管 7－布風板

8－風室 9－噴霧造粒塔體 10－返料器 11－排氣筒

12－液氮儲罐 13－噴槍組件 14－霧化篦組件 15－風帽

16－硫磺粉儲罐 17－飽和蒸汽加熱釜組件 18－飽和蒸汽加熱釜體

19－蒸騰對流管 20－飽和蒸汽加熱盤管 21－循環對流管

22－過熱器 23－分布器組件 24－熱風加熱夾套

25－熱風加熱爐體 26－過熱硫磺蒸汽中間罐。

具體實施方式

下面結合附圖與具體實施例對本裝置做進一步的說明。

本發明如附圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8、圖9、圖10所示，一種制備不溶性硫磺工藝裝置，其特征是：包括回收氮氣組件1、噴霧造粒塔2、液氮儲罐12、硫磺蒸發器3。

所述回收氮氣組件1包括換熱器4、羅茨風機組件5。

所述噴霧造粒塔9包括落料管6、布風板7、風帽15、風室8、噴槍組件13、霧化篦組件14、噴霧造粒塔體9、返料器10、排氣筒11、液氮儲罐12。圍繞落料管6的3-4排風帽15向同一個方向的開孔，導向氮氣螺旋上升，為防止混合流體直接落入落料管6和擾動布風均勻，不溶性硫磺與氮氣混合流體經霧化篦組件14的擋環阻擋向噴霧造粒塔體9壁切線兩側拋射。

所述排氣筒11、換熱器4、羅茨風機組件5、風室8、噴霧造粒塔體9、返料器10依次連接并首尾相接形成一個閉合循環流體通道。所述換熱器4為立式管殼式換熱器。

所述硫磺蒸發器3包括飽和蒸汽加熱釜組件17、過熱器22、過熱硫磺蒸汽中間罐25、硫磺粉儲罐16。

所述硫磺粉儲罐16、飽和蒸汽加熱釜組件17、過熱器22、過熱硫磺蒸汽中間罐26依次連接。

所述飽和蒸汽加熱釜組件17包括飽和蒸汽加熱釜體18、飽和蒸汽加熱盤管20、蒸騰對流管19、循環對流管21。

所述過熱器22包括分布器組件23、熱風加熱爐體25、熱風加熱夾套24。

所述飽和蒸汽加熱釜組件17與過熱器22之間通過蒸騰對流管19、分布器組件23、循環對流管21連接形成閉合循環流體通道。

所述過熱硫磺蒸汽中間罐26與噴槍組件13連接。

根據上述說明書的揭示和教導，本發明所屬領域的技術人員還可以對上述實施方式進行變更和修改。因此，本發明并不局限于上面揭示和描述的具體實施方式，對本發明的一些修改和變更也應當落入本發明的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本發明構成任何限制。
